Двухколонная электромеханическая универсальная испытательная машина, настольного исполнения
Электромеханическая универсальная испытательная машина (УИМ) серии ETM-B с двухколонной настольной конструкцией разработана для испытаний как металлических, так и неметаллических материалов на растяжение, сжатие, изгиб, сдвиг, отслаивание со средней нагрузкой (до 10 кН).
Высокожесткая двухколонная рама в паре с надежной траверсой с широким пролетом увеличивает устойчивость УИМ к внецентренной нагрузке, гарантируя ее стабильную работу даже во время испытаний с большими деформациями. Помимо этого, машина может быть выполнена в конструкции с увеличенным рабочим пространством для нестандартных испытаний.
Двухколонная направляющая система имеет превосходную поперечную жесткость, гарантируя повышенную точность измерений, а благодаря скорости испытаний 2000 мм/мин и скорости возврата в 2400 мм/мин наша электромеханическая универсальная испытательная машина значительно увеличивает эффективность вашего тестирования.
Пластмассы, резина, электронные разъемы, провода и кабели, металлическая проволока, пленки, текстиль, клеи, биоматериалы, эластомеры, пищевая упаковка, мелкие компоненты, бумажная продукция, пружины и многое другое.
- ISO 7500-1, ISO 9513, ISO527, ISO 694, ISO 178, ISO 1922, ISO 7743, ISO 34, ISO 37, ISO 1184, ISO 6383, ISO 3036, ISO 13934, ISO 13937, ISO 8510, ISO 1924
- ASTM E8, ASTM E4, ASTM E 83, ASTM D638, ASTM D695, ASTM D790, ASTM D732, ASTM D412, ASTM D882, ASTM F1306, ASTM D5053, ASTM D624
- GB/T 1040, GB/T 1041, GB/T 9341, GB/T 328, GB/T2568, GB/T 528, GB/T2790, GB/T 2791, GB/T 16491, GB/T 2611
- JJG 139, JJG 475
| Модель | ETM104B | ETM503B | ETM203B | ETM103B | ETM502B | ETM202B | ETM102B |
| Макс. нагрузка, кН | 10 | 5 | 2 | 1 | 0.5 | 0.2 | 0.1 |
| Тип рамы | Настольная | ||||||
| Испытательное пространство | Одна зона | ||||||
| Макс. скорость испытания, мм/мин | 2000 | ||||||
| Мин. скорость испытания, мм/мин | 0.00005 | ||||||
| Макс. скорость возврата, мм/мин | 2400 | ||||||
| Разрешение по положению, мкм | 0.011 | ||||||
| Ход траверсы (H), мм | 1090 | ||||||
| Ширина испытательного пространства (W), мм | 420 | ||||||
| Габариты (A×B×C), мм | 770×640×1700 | ||||||
| Ширина сенсорного экрана (A1), мм | 1250 | ||||||
| Жесткость рамы, кН/мм | 50 | ||||||
| Вес, кг | 270 | ||||||
| Потребляемая мощность, кВт | 1 | ||||||
| Электропитание | Однофазное, 220В переменного тока ±10%, 50/60 Гц | ||||||
| Класс точности измерений | 0.5 | ||||||
| Диапазон измерения нагрузки | 500 Н – 10 кН: 0.2%–100% от шкалы, 10 Н – 250 Н: 0.4%–100% от шкалы | ||||||
| Точность скорости испытания | ±0.2% от заданной скорости | ||||||
| Точность позиционирования | ±0.2% от заданного положения или 0.01 мм (большее значение) | ||||||
| Разрешение по нагрузке | 1/600 000 от шкалы | ||||||
| Разрешение по растяжению (перемещению траверсы) | 1/600 000 от шкалы | ||||||

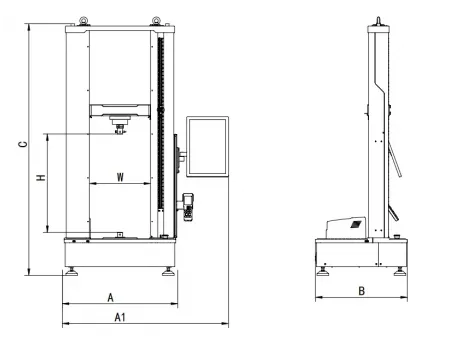

| Модель | Габариты, мм | Ход траверсы, мм | Ширина испытательного пространства, мм | Ширина сенс. экрана, мм |
| A×B×C | H | W | A1 | |
| Стандартная (одна зона) | 770×640×1700 | 1090 | 420 | 1250 |

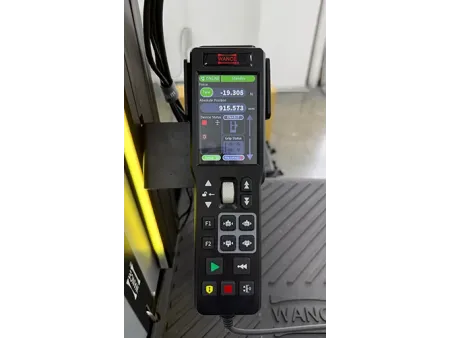

- Пульт ручного управления
- Интеллектуальная система освещения
- Контроллер
- Захват
