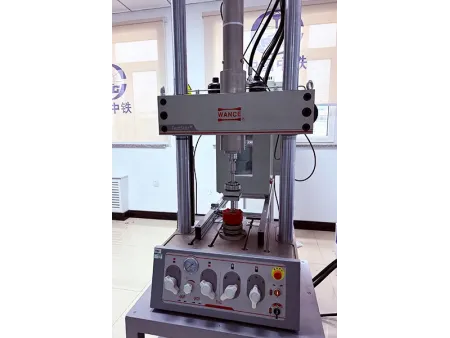

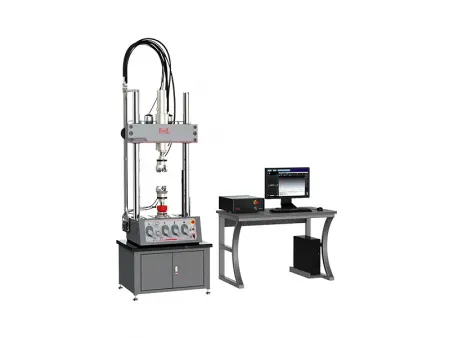

Сервогидравлическая машина для испытаний на усталость, настольного исполнения
Сервогидравлическая машина для усталостных испытаний серии HFT-A (5-25 кН) для определения динамических характеристик металлических, неметаллических и композиционных материалов, а также элементов конструкций. Машина поддерживает широкий спектр усталостных испытаний и испытаний на механику разрушения, включая многоцикловую усталость (HCF), малоцикловую усталость (LCF) и исследования роста трещин.
Машина для динамических испытаний на усталость от Wance может генерировать различные типы нагрузочных сигналов, таких как синусоидальный, треугольный и трапецеидальный. При использовании соответствующей оснастки испытательная машина может выполнять режимы нагружения растяжение-растяжение, сжатие-сжатие и растяжение-сжатие. Для расширенного моделирования условий окружающей среды система может быть оснащена высокотемпературными камерами, низкотемпературными камерами, солевыми распылителями или другими коррозионными средами для воспроизведения реальных условий эксплуатации.
ASTM E399, ASTM 1820, ISO12135, GB/T21143, ISO 1099, ISO 12106, GBT 3075, GBT 5248, GBT 26077, ASTM E466, ASTM E60
| Модель | | | |
| Номинальная динамическая нагрузка, кН | 5 | 10 | 25 |
| Диапазон измерения усилия (2%-100% от полной шкалы), кН | 0.1-5 | 0.2-10 | 0.5-25 |
| Точность статического усилия | ±0.5% | ||
| Точность динамического усилия | ±2% | ||
| Динамический ход поршня (актуатора), мм | 100 | ||
| Диапазон перемещения, мм | 0-100 (±50) | ||
| Разрешение по перемещению, мм | 0.001 | ||
| Точность измерения перемещения | ±0.5% | ||
| Частота испытаний (синусоидальный сигнал), Гц | 0.01-60 | ||
| Мин. верт. проем (A), мм | 157-827 | ||
| Высота основания (B), мм | 230 | ||
| Расстояние между колоннами (C), мм | 460 | ||
| Диаметр колонны (D), мм | 70 | ||
| Ширина основания (E), мм | 630 | ||
| Глубина рабочей поверхности (F), мм | 500 | ||
| Высота до верха актуатора (G), мм | 1150-1820 | ||
| Общая высота (H), мм | 2100 | ||
| Высота узла выравнивания с датчиком нагрузки, мм | 123 | ||
| Глубина основания (K), мм | 574 | ||
| Жесткость рамы, Н/м | 3.5×10⁸ | ||
| Вес машины, кг | 260 | ||
| Соосность | 5% | ||
