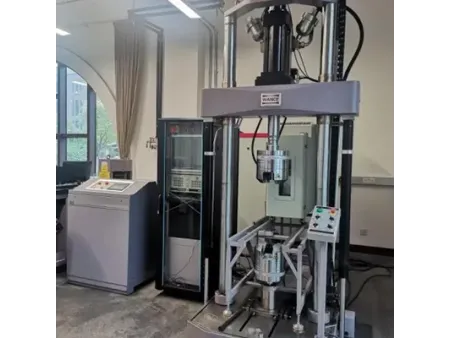

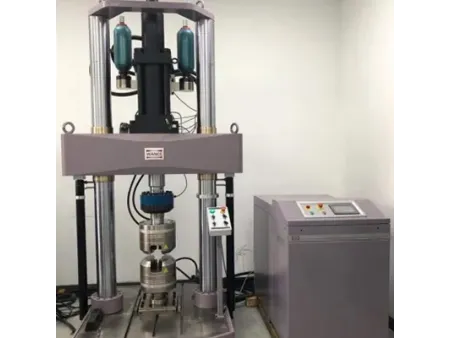

Сервогидравлическая машина для испытаний на усталость, напольного исполнения
Запрос цены
Серии HFT-A/HFT-B (25-2000 кН)
Функции
Малоцикловая и многоцикловая усталость (LCF/HCF)
Испытания механики разрушения, включая JIC, KIC и CTOD
Стандарты
ASTM E399, ASTM 1820, ISO12135, GB/T21143, ISO 1099, ISO 12106, GBT 3075, GBT 5248, GBT 26077, ASTM E466, ASTM E60
Запросить расценки
Особенности
- Высокожесткая рама: силовая рама имеет полностью замкнутую, жесткую конструкцию с нулевым люфтом, поддерживающую отличную стабильность испытательной машины при высокочастотных циклических нагрузках.
- Высокоточные колонны: закаленные индукционным способом колонны с твердохромовым покрытием имеют превосходную точность направления, исключительную твердость поверхности и длительную коррозионную устойчивость. Гидравлический подъем и фиксация траверсы управляются поворотными рукоятками для интуитивной работы, а самоблокирующийся механизм предотвращает смещение траверсы даже при отключении питания системы.
- Интегрированная система юстировки соосности: позволяет точно выровнять верхние и нижние гидравлические захваты машины для динамических испытаний на усталость, поддерживая высокоточное осевое нагружение и оптимальную повторяемость испытаний.
- Импортные гидравлические компоненты: импортные гидравлические фитинги, уплотнения и шланги гарантируют долговременную герметичность и стабильную гидравлическую производительность.
- Интегрированная конструкция: конструкция, объединяющая актуатор и нижнюю траверсу, уменьшает количество болтовых соединений, увеличивает жесткость системы и предлагает пользователям более компактную механическую компоновку.
- Сервопривод с технологией бесщелевого уплотнения: сервопривод (актуатор) с технологией бесщелевого уплотнения исключает необходимость в уплотнениях высокого давления. Сверхточная посадка между поршнем и цилиндром обеспечивает исключительно плавное движение, чрезвычайно низкое демпфирование, отсутствие скачков (слипания) и подходит для динамических усталостных испытаний.
- Механическо-гидравлическое роторное управление: предлагает интуитивное и надежное управление всеми функциями машины для усталостных испытаний.
Технические характеристики
Напольная динамическая машина для испытаний на усталость серии HFT-A | Модель | | | | | |
| Номинальная динамическая нагрузка, кН | 25 | 50 | 100 | 250 | 500 |
| Диапазон измерения усилия (2%-100% от полной шкалы), кН | 0.5-25 | 1-50 | 2-100 | 5-250 | 10-500 |
| Точность статического усилия | ±0.5% | ||||
| Точность динамического усилия | ±1.5% | ||||
| Ход поршня (актуатора), мм | 150 | ||||
| Диапазон перемещения, мм | 0-150(±75) | ||||
| Разрешение по перемещению, мм | 0.001 | ||||
| Точность измерения перемещения | ≤3 мм: 0.015 мм >3 мм: ±0.5% от полной шкалы | ||||
| Частота испытаний (синусоидальный сигнал), Гц | 0.01-60 | ||||
| Стандартная рама (A), мм | 150-1520 | 150-1520 | 150-1520 | 250-1620 | 380-2050 |
| Удлиненная рама (A), мм | 550-1920 | 550-1920 | 550-1920 | 650-2020 | / |
| Высота стола с Т-пазами (B), мм | 135 | 135 | 135 | 165 | 220 |
| Расстояние между колоннами (C), мм | 550 | 550 | 550 | 650 | 760 |
| Диаметр колонны (D), мм | 80 | 80 | 80 | 80 | 100 |
| Ширина машины (E), мм | 970 | 970 | 970 | 1070 | 1300 |
| Длина стола с Т-пазами (F), мм: | 800 | 800 | 800 | 900 | 1100 |
| Ширина стола с Т-пазами (G), мм: | 800 | 800 | 800 | 900 | 1100 |
| Высота стандартной рамы (H), мм | 2910 | 2910 | 2910 | 3170 | 3990 |
| Высота удлиненной рамы (H), мм | 3410 | 3410 | 3410 | 3570 | / |
| Высота стандартной рамы (I), мм | 2105 | 2105 | 2105 | 2620 | 3010 |
| Высота удлиненной рамы (I), мм | 2595 | 2595 | 2595 | 2710 | / |
| Высота датчика нагрузки (J), мм | 180 | 180 | 180 | 237 | 307 |
| Расстояние между Т-пазами (K), мм | 100 | 100 | 100 | 125 | 150 |
| Расстояние между Т-пазами (L), мм | 200 | 200 | 200 | 250 | 300 |
| Расстояние между Т-пазами (M), мм | 0 | 0 | 0 | 160 | 240 |
| Болт для Т-образных пазов | M16 | M16 | M16 | M20 | M20 |
| Жесткость, Н/м | 5×10⁸ | 5×10⁸ | 5×10⁸ | 5.4×10⁸ | 7.8×10⁸ |
| Вес (стандартная рама), кг | 1150 | 1150 | 1200 | 1900 | 4050 |
| Вес (увеличенная рама), кг | 1190 | 1190 | 1240 | 1940 | / |
| Вес опоры, кг | 73 | 73 | 73 | 103 | / |
| Модель | | | | | |
| Номинальная динамическая нагрузка, кН | 25 | 50 | 100 | 250 | 500 |
| Диапазон измерения усилия (2%-100% от полной шкалы), кН | 0.5-25 | 1-50 | 2-100 | 5-250 | 10-500 |
| Точность статического усилия | ±0.5% | ||||
| Точность динамического усилия | ±2% | ||||
| Ход поршня (актуатора), мм | 150 | ||||
| Диапазон перемещения, мм | 0-150(±75) | ||||
| Разрешение по перемещению, мм | 0.001 | ||||
| Точность измерения перемещения | ±0.5% | ||||
| Частота испытаний (синусоидальный сигнал), Гц | 0.01-60 | ||||
| Мин. вертикальный проем (A), мм | 140-1285 | 230-1620 | 420-2080 | ||
| Мин. верт. проем с удлиненными колоннами (A), мм | 435-1760 | 700-2120 | / | ||
| Высота основания (B), мм | 950 | 970 | |||
| Расстояние между колоннами (C), мм | 550 | 650 | 760 | ||
| Диаметр колонны (D), мм | 80 | 100 | |||
| Ширина машины (E), мм | 1050 | 1155 | 1355 | ||
| Глубина машины (F), мм | 680 | 740 | 895 | ||
| Высота машины (H), мм | 2760 | 3215 | 3875 | ||
| Высота машины с удлиненными колоннами (H), мм | 3250 | 3715 | / | ||
| Жесткость рамы, Н/м | 5×10⁸ | 5.4×10⁸ | 7.8×10⁸ | ||
| Вес машины (стандартный), кг | 760 | 800 | 1140 | 2080 | |
| Вес машины с удлиненными колоннами, кг | 800 | 840 | 1200 | / | |
| Соосность | 5% | ||||
Запчасти и аксессуары
- Гидравлические захваты
- Экстензометры
- Захват для компактных образцов (CT)
- Приспособления для образцов типа SEB
- Гидравлические приспособления для юстировки
- Высоко/низкотемпературные климатические камеры
- Климатическая камера с видеоэкстензометром
- Датчики раскрытия трещины (COD)
