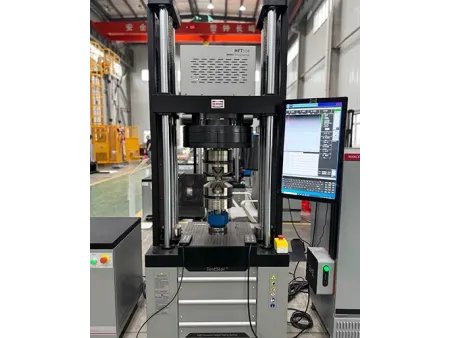

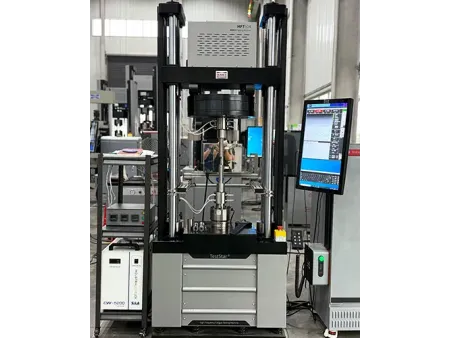

Высокочастотная резонансная машина для испытаний на усталость
Машины для усталостных испытаний серии HFT высокочастотного резонансного типа предназначены для оценки сопротивления усталостному разрушению металлических и композитных материалов, а также компонентов и элементов конструкций.
При использовании соответствующих захватов и приспособлений система позволяет проводить усталостные испытания для построения кривых S-N (Велера), испытания на трещиностойкость (KIC/JIC), измерения CTOD, а также широкий спектр исследований образования и распространения трещин. Высокочастотная резонансная машина для испытаний на усталость особенно подходит для испытаний таких компонентов, как листы, шестерни, коленчатые валы, резьбовые соединения, болты, винты, шпильки, цепи, шатуны, компактные образцы (CT), детали клапанов и многие другие механические части под действием циклических знакопеременных нагрузок. Она также поддерживает все режимы усталостных испытаний, включая растяжение-растяжение, сжатие-сжатие, растяжение-сжатие, симметричное или асимметричное нагружение, программное блочное нагружение, испытания с модуляцией волны, а также трехточечный, четырехточечный, восьмиточечный изгиб, кручение, статическую трещиностойкость и механику разрушения в условиях плоской деформации. При оснащении специальными системами для создания среды, наша испытательная машина может проводить усталостные испытания в условиях высоких/низких температур, коррозии, давления или комбинированных воздействий.
- Гидравлические захваты
- Ручной захват для растяжения
- Захват для испытаний на изгиб
- Захват для компактных образцов (CT)
- Приспособления для образцов типа SEB
- GB/T 2611-2022, GB/T 25917.1-2019, GB/T 16825.1-2022, GB/T 3075-2021, GB/T 26076-2010, GB/T 21143-2014, GB/T 4161-2007, GB/T 6398-2017, GB/T 14212-2010, GB/T 1243-2006, GB/T 21839-2019, GB/T 28900-2022, GB/T 1499.2-2018, GB/T 5224-2023, GB/T 13682-1992, GB/T 20736-2006, GB/T 3098
- ISO 4965, ISO 204, ISO 6934-4: 2020, ISO 606:2004, ISO 10190, ISO 15654, ISO 15630-3, ISO 15630-1
- ASTM E647, ASTM E467-2008, ASTM E1012-2005, ASTM E399-2017
- JB T 5488-2015, JJG 556-2011, HB 5287-1996
- Раздельные приводы: статическое нагружение осуществляется через шарико-винтовую пару с серводвигателем, а динамическое нагружение поддерживается электромагнитным резонансным возбудителем, что исключает взаимное влияние статических и динамических усилий и позволяет проводить комбинированные статико-динамические испытания в двух режимах.
- Высокая частота и энергоэффективность: высокая частота испытаний, короткое время цикла, чрезвычайно низкое энергопотребление. Электромагнитный резонанс значительно повышает эффективность испытаний по сравнению с сервогидравлическими системами, потребляя при этом всего около 3% электроэнергии.
- Точное управление средним усилием: серводвигатель обеспечивает быстрое и точное управление средней нагрузкой.
- Стабильность управления: ШИМ-возбуждение для повышенной стабильности управления.
- Широкая применимость: большой выбор аксессуаров позволяет тестировать широкий спектр образцов, геометрий и конфигураций.
- Комплексная защита: включает защиту от перегрузки, защиту по концевым выключателям, защиту возбудителя от перегрузки по току, защиту при разрушении образца, защиту от сдвига частоты, защиту ограничения хода траверсы и многое другое.
- Высокая жесткость рамы: 4-колонная рама высокой жесткости с двумя шарико-винтовыми передачами обеспечивает отличную структурную стабильность при высокочастотных циклических нагрузках.
- Система юстировки соосности: гарантирует точное выравнивание верхнего и нижнего захватов для получения надежных результатов усталостных испытаний.
- Регулируемый магнитный зазор: большой регулируемый магнитный зазор испытательной машины подходит для широкого диапазона размеров и геометрий образцов.
- Переключение конфигураций катушек: выбор конфигураций катушек с помощью специального преобразователя позволяет работать в нескольких резонансных режимах.
- Гидравлический и ручной способы зажима: надежно удерживают испытуемую деталь во время теста.
- Многоуровневая регулировка массы для настройки частоты: резонансная машина для испытаний на усталость поддерживает точную настройку резонансной частоты в соответствии с требованиями испытаний.
- Рабочий стол с Т-образными пазами: удобен для установки вспомогательных приспособлений и устройств для создания рабочей среды.
| Модель | | | | | | ||||
| Макс. среднее усилие, кН | 50 | 100 | 250 | 500 | 1000 | ||||
| Макс. циклическое усилие, кН | ±50 | ±100 | ±250 | ±500 | ±1000 | ||||
| Макс. амплитуда усилия, кН | ±25 | ±50 | ±125 | ±250 | ±500 | ||||
| Макс. перемещение, мм | 4 (±2) | 2 (±1) | 2 (±1) | ||||||
| Частоты испытаний, Гц | 50-320 | 50-285 | 50-285 | 50-285 | |||||
| Кол-во ступеней частоты при установке/снятии грузов | 6 | 8 | 8 | 8 | 8 | ||||
| Кол-во направляющих колонн | 4 | 4 | 4 | 4 | 4 | ||||
| Кол-во винтовых приводов | 2 | 2 | 4 | 4 | 4 | ||||
| Регулировка напряжения привода | Автоматическая | ||||||||
| Частота сбора данных и управления, кГц | 10 | ||||||||
| Связь с ПК | Кабель LAN | ||||||||
| Зажим образца | Гидравлический захват, ручной резьбовой тип | ||||||||
| Жесткость рамы при расстоянии между траверсами 1000 мм, кН/мм | 180 | 400 | 380 | 980 | 980 | ||||
| Кол-во приводных станций | 1 | 3 | 3 | 4 | 6 | ||||
| Полное нагружение на полной частоте | Yes | ||||||||
| Соосность | ≥5% | ||||||||
| Дрейф нуля | ±1% | ||||||||
| Относительное разрешение | 0.5% | ||||||||
| Статические испытания и управление средним усилием | Серводвигатель переменного тока | ||||||||
| Относительная погрешность нуля силоизмерительной системы | ±0.5% | ||||||||
| Точность показаний статического усилия | ±0.5% | ||||||||
| Относительная повторяемость статического усилия | 1% | ||||||||
| Относительная ошибка обратимости статического усилия | ±1.0% | ||||||||
| Точность показаний циклического усилия | ±2.0% | ||||||||
| Повторяемость показаний циклического усилия | ±2.0% | ||||||||
| Точность показаний пикового циклического усилия | ±2.0% | ||||||||
| Повторяемость показаний пикового циклического усилия | ±2.0% | ||||||||
| Колебание показаний циклического усилия за 10 мин | ±2.0% | ||||||||
| Колебание показаний пикового циклического усилия за 10 мин | ±2.0% | ||||||||
| Диапазон таймера | ≥9×10⁹ | ||||||||
| Скорость нагружения, мм/мин | 0-550 | 0-450 | 0-550 | 0-250 | 0-250 | ||||
| Макс. скорость траверсы, мм/мин | 800 | 600 | 880 | 700 | 700 | ||||
| Повторяемость позиционирования, мкм | ±8 | ||||||||
| Диапазон управления статическим усилием, МПа/с | 0~30 | ||||||||
| Двигатель с функцией тормоза | Да | ||||||||
| Нагружение статическим усилием | Серводвигатель | ||||||||
| Нагружение динамическим усилием | Электромагнитное | ||||||||
| Уровень шума, дБ | ≤90 | ≤100 | ≤110 | ≤115 | ≤115 | ||||
| Вес (без захватов), кг | 1800 | 4200 | 4500 | 13000 | 20000 | ||||
| Габариты рамы (Д×Ш×В), мм | 660×915×2500 | 685×1130×2820 | 820×1150×3130 | 1500×1350×3600 | 1550×1700×4600 | ||||
| Габариты шкафа управления (Д×Ш×В), мм | 450×800×1200 | 550×1080×1500 | 550×1080×1500 | 550×1080×1500 | 550×1080×1500 | ||||
