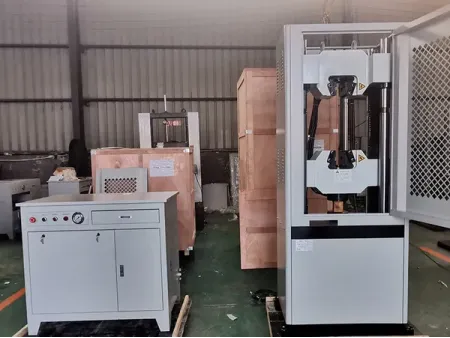

Универсальная гидравлическая испытательная машина с сервоприводом и компьютерным управлением
Двухколонная машина для испытания различных материалов на растяжение, сжатие, изгиб и сдвиг
Области применения
Данное испытательное оборудование идеально подходит для научно-исследовательских институтов, университетов и таких отраслей промышленности, как металлургия, аэрокосмическая промышленность, машиностроение и производство котлов, где гарантия прочности и надежности материалов имеют решающее значение.
Эта двухколонная гидравлическая испытательная машина использует полностью цифровую систему управления с замкнутым контуром, которая обеспечивает точность измерений на каждом этапе процесса тестирования. Модуль графической обработки данных позволяет проводить анализ после тестирования, включая возможность увеличения тестовых кривых для более глубокого анализа. Благодаря встроенной поддержке международных стандартов, таких как ASTM, DIN, ISO, JIS и BS, данная машина может работать с различными материалами и методами проведения испытаний, будь то испытания на растяжение, сжатие, изгиб или сдвиг. Система управления обеспечивает плавный переход между режимами подачи нагрузки, уровня деформации и перемещением, что делает наше оборудование крайне универсальным решением для сложных сценариев испытаний.
Технические параметры
| Макс. тестовая нагрузка | 300 кН/600 кН/1000 кН (опционально) |
| Относительная точность тестовой нагрузки | Лучше, чем ±0.5% |
| Разрешенная нагрузка | 600,000 |
| Диапазон регулирования напряжения с постоянной скоростью | 2-60 (Н/мм 2•S-1) |
| Погрешность скорости напряжения | ≤±0.5% |
| Диапазон регулирования перемещения с постоянной скоростью | 0.05-100 (мм/мин) |
| Относительная точность измерения скорости перемещения | ≤±0.5% |
| Способ зажима | Гидравлические зажимы |
| Диапазон диаметров удержания круглых образцов | 6-60 мм |
| Диапазон толщины удержания плоских образцов | 0-40 мм |
| Ширина удержания плоских образцов | 80 мм |
| Макс. пространство для испытания на растяжение | 900 мм (включая крепление) |
| Макс. пространство для испытания на сжатие | 750 мм |
| Макс. скорость перемещения поршня | 0-100 мм/мин |
| Скорость регулировки тестового пространства | 190 мм/мин |
| Диаметр верхней и нижней пластин | Ø160 мм |
| Макс. ход поршня | 250 мм |
| Мощность двигателя | 2.2 кВт |
| Размеры (Д×Ш×В) | 960×750×2380 мм |
| Размер шкафа управления (Д×Ш×В) | 1060×660×860 мм |
| Общий вес | 2100 кг |
Особенности
- Благодаря нижнему расположению гидравлического цилиндра такая конструкция сводит к минимуму трение и повышает точность испытаний. Установление жесткого контакта между рабочим столом и гидравлическим поршнем гарантирует точность измерений, устраняя такие распространенные проблемы, как несоосность, присущие старым конструкциям с контактом двух сферических поверхностей
- Основной и вспомогательный гидроцилиндры оснащены уплотнениями без зазоров, что гарантирует отсутствие протечек. Машина также оснащена механизмом прямого прижима, который надежно фиксирует испытуемые образцы, предотвращая проскальзывание и деформацию, которые могут возникнуть при использовании традиционных зажимов, а также обеспечивает быструю и легкую замену крепежа
- Разработанная в соответствии с мировыми стандартами, эта гидравлическая универсальная испытательная машина может проводить испытания в соответствии с требованиями ASTM, DIN, ISO, JIS и BS, обеспечивая надежные и воспроизводимые результаты для широкого спектра испытаний материалов
