Буксируемые круговые дождевальные машины (С возможностью буксировки опорной башни)
Круговые системы орошения с возможностью буксировки
Наши круговые дождевальные машины с возможностью буксировки позволяют фермерам перемещать системы орошения по полям. Направление дождевальной машины может быть изменено в процессе работы или буксировки. Во время буксировки, возможна блокировка положения шин, что обеспечит лучший контроль. Стальные тросы, прикрепленные к первому и последнему пролету необходимы для осуществления буксировки центральной поворотной башни.
- Опорная башня
- Дизельный генератор
- Пролеты
- Консоли
- Концевой водомет
- Дождеватели
- Инжектор для химикалий
- Набор из нескольких фильтров
- Автоматический реверс и система остановки
- Отгрузка
- Установка
- Гарантия и расходные части

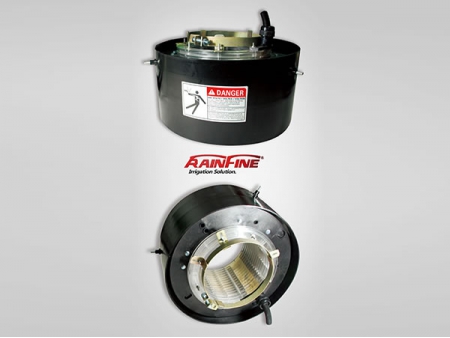

Наша фиксированная центральная башня изготовлена из горячеоцинкованной стали. Основная панель управления оснащена функциями автоматической остановки работы, системой реверса, датчиком давления, освещением поворотного узла и электрическим контактным кольцом.
Спецификация центральной поворотной башни
Размер угловых опор: 100мм×100мм×10мм (толщина)
Стояк: 8"×3mm
Колено: 8"×3мм толщина
Специальная конструкция формирует надежную прочность и устойчивость даже для самых протяженных дождевальных машин.
Панель управления
Размыкатель основной цепи
Трансформатор для цепей управления
Переключатель включения и выключения
Главный контактор
Контрольные индикаторы
Передние/реверсные контакторы 600В при 30А
Плавкие предохранители– 30А
Грозовой разрядник
Система мониторинга
Управляющая мощность
Давление
Последнее движение башни
Управление мощностью в цепи
Статус цепи безопасности
Контроль реверсивной схемы
Контроль цепи прямого действия
Контроль электрической цепи насоса
Входное напряжение 380В
Также система управления поддерживает
Выключение при остановке подачи воды
Направление перемещения (авто остановка/авто реверс)
Регулировка скорости
Реле минимального напряжения
Реле максимального тока
Аварийная остановка
Выключение при низком давлении воды
Мы предлагаем различные модели дизельных генераторов от 6кВт до 20 кВт для основных поворотных башен, и мы можем поставить небольшие дизельные генераторы, которые большинство известных брендов не предлагает. Если вам нужно заменить ваш генератор или расходные части генераторов, обращайтесь к нам!
Спецификация
№ модели: PF15GF
Первичная мощность (кВт/к ВА): 15/19
Мощность в режиме ожидания (кВт/к ВА): 16.5/20.9
Модель двигателя: 4L22BD-4
Модель генератора переменного тока: FD1E
Размеры (мм): 1360×560×885 Вес (кг): 420
Металлические оцинкованные пролетные фермы установлены на перемежающихся башнях, каждая из которых оснащена двумя колесами, которые приводятся в движение посредством передачи усилия от электромоторов через передаточные валы на колесные редукторы. Система блоков электронного управления обеспечивает синхронизацию и контроль движения.
Конструкция ферм является наиболее важной частью поворотных оросительных систем. Именно поэтому специалисты компании Rainfine производят точные вычисления структурных механизмов и тестируют систему в суровых условиях. Конструкция наших круговых дождевальных машин достаточно надежна, чтобы выдержать 20 лет работы без поломок.
Два варианта
1. Оцинкованные трубы: 8", 6 5/8", 5 9/16"
2. Оцинкованные трубы с полимерной футеровкой 8", 6 5/8", 5 9/16" для воды с особыми свойствами
Оцинкованный бак
Внутренние размеры: 14,000 длина × 1,200 ширина × 2,000 мм глубина
Поставщик: Компания W.Pilling of Riepe, Германия, мировой ведущий производитель котлов и баков.
Толщина стенок 50мм, европейский стандарт чистоты металла (результаты анализа показаны ниже)
Типовой анализ: C, .08%; Mn, .5%; P, .02%; S, .02%;Si, только следы
Объем бака: 90 тонн
Вес бака: 25,150 кг
Стандарты качества: BS-729, ASTM-A123
Гибкая конструкция соединений делает данную дождевальную машину достаточно прочной для движения по рельефной местности. Если пролеты не выровнены надлежащим образом, это может привести к поломке алюминиевых переходников, что в свою очередь приведет к протечкам воды и падению давления в системе. Поэтому мы разработали контрольную панель для выключения системы и остановки машины в случае понижения напора воды. Резиновые фитинги труб снизят трение и сопротивление потока воды.
При изготовлении шпренгельных штанг мы используем систему высокочастотного подогрева обоих концов шпренгельных штанг и затем выпрессовываем их головки. При обрезании анализ покажет сходный молекулярный состав тела и головки штанги. Благодаря этому штанги могут выдерживать нагрузку 600 psi. Мы используем штанги 22 мм вместо стандартных 19 мм, что делает конструкцию наших машин более прочной, чем аналоги на рынке.
Два варианта
1. Стандартные муфты
2. Универсальные муфты
Соединительные детали поставляются в сборе
Универсальный дизайн
Простая установка с одним разводным ключом
Гибкая конструкция с УФ стабилизацией
Два варианта
1. Стандарт Cummins (левый):
Материал: Серый чугун HT250
Материал вала: Закаленная кованая сталь
Червячная шестерня и угол давления редуктора 14 1/2 градуса
2. Стандарт Rainfine для тяжелых условий эксплуатации (правый):
Материал: Ковкий чугун HT300
Материал вала: Сталь 45
Углы наклона зубьев червячного вала и шестерни модифицируются
Существенные усовершенствования по сравнению со стандартной моделью
Специально разработан для использования в теплом климате, где дождевальная машина используется 300 дней в году.
Два варианта
1. Резиновые шины:
11.2×38: Хорошее сцепление с грунтом и проходимость
14.9×24: Бескамерные 4-х слойные шины для тяжелых и длинных пролетов.
16.9×24: Лучшая проходимость для длинных пролетов
2. Пластиковые шины:
Обод: 10×38 с пластиковыми накладками (16 шт ×4 кг каждая)
Аналогичный размер с резиновыми шинами 14.9×24
Не накачиваемые/УФ защита
Замена накладок /Не нуждаются в обслуживании
Трубки типов: M X M, M X F, M X B П образные и стандартные
Мы используем автоматическую сварку, чтобы добиться высокого качества и равномерности труб для пролетов. Используя разработанную в Германии технологию фигурного сверления, мы обеспечиваем прочное соединение изогнутых труб с выходными отверстиями, снижая вероятность ущерба в случае вибрации оросительных форсунок.
Блок контроля подвижных опор
Контакторы 600V при 16 А мин.
Откалиброванные переключатели на 277В при 15А протестированные на 10,000,000 циклах.
Переключатели включения/выключения 600 В на 10 А
Спецификация кабеля
4# 14 калибр, 6# 18 калибр
4# 12 калибр, 6# 14калибр
4# 10 калибр, 6# 14калибр
Внутреннее ПВХ покрытие толщиной 30 мил
Алюминиевый экран 8 мил
Внешняя оплетка из полиэстера высокой плотности толщиной 15 мил
УФ защита
Защита от влаги и пыли
Для длинных консолей используется трос, устойчивый к деформациям. Такая конструкция позволяет фермерам повысить свой доход при меньших инвестициях.
Размер труб
Φ141мм×3мм
Φ102мм×3мм
Длина консолей:
6.70/13.41/20.12/26.82м
Размер тросов
RF38213"O" Φ6×5.89м
RF38211"O" Φ6×19.526м
RF38210"O" Φ9×13.106м
RF38214"OW" Φ6×5.435м
RF101623"U" Φ6×6.858м
RF38209"OU" Φ9×25.133м
RF38215"OU" Φ9×14.376м
RF38212"O" Φ6×26.054м
Угловая система контроля для водомета
Когда дождевальная машина проходит около углов, концевой водомет будет включаться или выключаться при помощи соленоидного клапана, что поможет произвести полив большей территории. Клапан управляется главной панели управления
Различные виды сельскохозяйственных культур, методов культивации и климатических условий, а также степень доступности водных и энергетических ресурсов требуют широкого диапазона видов дождевателей. Наши дождеватели разработаны так, чтобы упростить выбор из множества типов в одну базовую и универсальную группу продукции для дождевальных машин.
Дождеватель D3000
Фиксированный дождеватель, который производится в различных модификациях, в зависимости от разбрызгивающих дефлекторов;
Разнонаправленные на 180 градусов двойные рассекатели дождевальной головки позволяют легко изменять режим распыления;
Возможность выбора режима для полива культур на фазе вегетации, на фазе созревания, а также внесения химикатов и удобрений
Опциональные адаптеры для шлангов дождевателей LEPA;
Возможен полукружный вариант этого дождевателя
Дождеватель S3000
Мягкое распыление при низком давлении;
Свободное вращение распылителя для воспроизводства мягкого режима полива, аналогичного естественному дождю;
Разработано для чувствительных сельскохозяйственных культур и почв;
Повышенная зона перекрытия соседних форсунок и высокое единообразие капель обеспечивает отличную равномерность полива;
Корпус, не повреждающий с.х.культуры, экономичное потребление энергии
Возможен полукружный вариант этого дождевателя
Дождеватель R3000
Большой радиус разбрызгивания. Благодаря вращению струй снижаются средние нормы расхода, приводя к лучшему впитыванию и меньшим расходам;
Повышенная зона перекрытия от соседних дождевателей улучшает равномерность полива;
Снижена сносимость ветром и потери на испарение;
Возможен полукружный вариант этого дождевателя
Дождеватель O3000
Великолепная равномерность при низком рабочем давлении;
Конструкция корпуса исключает засорение и запотевание, что является типичной проблемой для традиционных дождевателей;
Длительный срок службы, надежность в эксплуатации и прочность конструкции;
Рабочее давление воды 10-20 PSI обеспечивает универсальность применений;
Устойчивы к воздействию ветра, максимально экономичный расход энергии и воды
Дождеватель LDN
Минимальные потери на сносе ветра, испарении и стекании;
Различные формы дефлекторных накладок;
Надежная конструкция, позволяющая выдерживать перемещение через культуры с высоким стеблем;
Низкое давление – от 6 до 15 psi;
Накладки для распыления удобрений производят разбрызгивание наверх;
Насадка с барботером производит мягкое орошение с аэрацией, которое идеально подходит для прямого орошения по бороздам
Дождеватель i-Wobs
Уникальное вращение со смещенным центром, обеспечивающее высокую равномерность полива;
Мягкое орошение, подобное естественному дождю;
Оптимальное расстояние распыления;
Работа при низких значениях давления, от 10 до 20 psi обеспечивает экономный расход энергии в течение всего года
Дождеватель Xi-Wob
Большая зона покрытия;
Ультра низкое давление;
Простота в очистке и в смене форсунки;
Размер капель подходящий для большинства почв;
Однородность орошения;
Большой диапазон применений;
Отличное расстояние распылений
Дождеватель Super Spray
Широкий выбор дефлекторных накладок с цветовой кодировкой для выбора режима распыления;
Режим распыления на 360 градусов;
Низкое рабочее давление: 6-25 psi;
Доступны накладка для распыления удобрений и ядохимикатов, а также адаптеры для шланга
Инжектор для химикалий обладает производительностью от 85 до 500 л/ч, максимальное давление составляет 12 бар. Точность измерений составляет /- 2% при скорости потока 10% – 100%.
Несмотря на то, что круговая дождевальная машина нуждается только в одном фильтре, набор из нескольких фильтров является оптимальным вариантом в том случае, когда один фильтр слишком быстро засоряется. На картинке слева показана кластерная система с тремя фильтрами для трех дождевальных машин. На второй картинке показана система фильтров, которая используется вместе с сегментным фильтром для более эффективного капельного орошения.
Из-за таких препятствий, как рельеф местности, хозяйственные постройки и дома, круговая дождевальная машина может быть не в состоянии совершить полный круговой цикл прохождения. Автоматическая система остановки и разворота предотвратит столкновение. Тормозное устройство на последней башне дождевальной машины работает таким образом, что при столкновении с рычагом датчика машина автоматически остановится или развернется. Эта система включает в себя шкаф управления, рычаг датчика, рычаг траверсы, кабели и пружины. Эта система эффективно предотвращает столкновения.
Каждый пролет упаковывается в деревянный ящик и сопровождается упаковочным списком, а также инструкцией по сборке и установке. Все деревянные ящики отличаются достаточной прочностью для безопасного экспорта. Круговая дождевальная машина с фиксированной опорной башней, длиной 500 м (9 пролетов) может быть погружена в контейнер HC на 40 футов.
Мы пришлем наших инженеров для осуществления содействия в установке. Обычно, чтобы установить одну дождевальную машину с семью пролетами, требуется 8 человек и одна неделя работы.
Вместе с оборудованием мы отгрузим 2% расходных деталей. Наличие запчастей указывается в контракте. Наши местные представители и дилеры помогут фермерам заменять изношенные детали при необходимости.
