Линейный транслятор из нержавеющей стали (с ходом в 13 мм)

Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Линейный транслятор из нержавеющей стали (с ходом в 13 мм)
Запрос цены

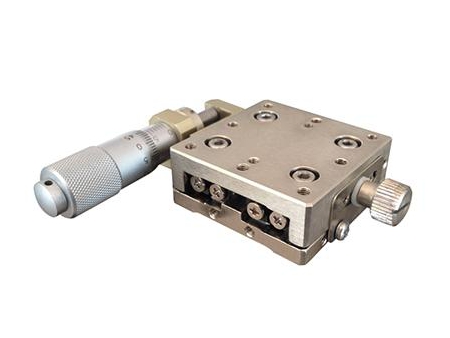

Линейный транслятор из нержавеющей стали с ходом в 13 мм предоставляется в 6 моделях: WN101TM ~ WN106TM. Модели WN105TM и WN106TM имеют боковую блокировку, что позволяет увеличить устойчивость стола. Механические линейные трансляторы применяются в научных исследованиях для автоматического измерения и испытаний.
Микрометрическая головка обеспечивает линейное движение. Кроме того, трансляторы применяют перекрёстный роликовый подшипник с увеличенной грузоподъемностью и устойчивостью движения. Возможность смещения на уровне нанометров достигается благодаря высокоточной микрометрической головке.

Характеристика
  • Механический транслятор высокой жесткости и грузоподъемностью из нержавеющей стали обеспечивает высокую точность обработки.
  • Высокоточные перекрёстные роликовые направляющие гарантируют высокую точность и долговечность.
  • Основание и стол обеспечивают механическому транслятору прямолинейность, рыскание, тангаж и параллельность на высоком уровне.
  • Устройство для возврата в исходное положение пружины устраняет осевые зазоры.
  • При установке линейной шкалы отображается микроинкрементное перемещение.
  • Линейный транслятор легко устанавливается и комбинируется благодаря монтажным отверстиям, распределённым на основании и столе со стандартным интервалом.
  • Линейный транслятор легко соединяется с другими моделями трансляторов для создания многоосной платформы.
WN101TM13H
WN102TM13H
WN103TM13H
WN104TM13H
WN105TM13H
WN106TM13H
Модель WN101TM13H WN102TM13H WN103TM13H WN104TM13H WN105TM13H WN106TM13H
Размер платформы 40мм×40мм 40мм×40мм 60мм×60мм 60мм×60мм 60мм×60мм 60мм×60мм
Привод Микрометрическая головка Микрометрическая головка Микрометрическая головка Микрометрическая головка Микрометрическая головка Микрометрическая головка
Положение привода Центральное Боковое Центральное Боковое Центральное Боковое
Диапазон хода 13мм 13мм 13мм 13мм 13мм 13мм
Нижний предел измерения 10мкм/0.5мкм 10мкм/0.5мкм 10мкм/0.5мкм 10мкм/0.5мкм 10мкм/0.5мкм 10мкм/0.5мкм
Точность 3мкм/1.5мкм 3мкм/1.5мкм 3мкм/1.5мкм 3мкм/1.5мкм 3мкм/1.5мкм 3мкм/1.5мкм
Минимальная корректировка 2мкм/0.1мкм 2мкм/0.1мкм 2мкм/0.1мкм 2мкм/0.1мкм 2мкм/0.1мкм 2мкм/0.1мкм
Направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие
Нагрузка 8кг 8кг 10кг 10кг 10кг 10кг
Прямолинейность 2мкм 2мкм 2мкм 2мкм 2мкм 2мкм
Рысканье 25″ 25″ 25″ 25″ 25″ 25″
Тангаж 15″ 15″ 15″ 15″ 15″ 15″
Параллелизм стола 15мкм 15мкм 15мкм 15мкм 15мкм 15мкм
Параллелизм хода 8мкм 7мкм 7мкм 7мкм 7мкм 7мкм
Вес 0.24кг 0.24кг 0.4кг 0.4кг 0.4 кг 0.4кг
Основной материал Нержавеющая сталь Нержавеющая сталь Нержавеющая сталь Нержавеющая сталь Нержавеющая сталь Нержавеющая сталь
Покрытие Черное анодирование Черное анодирование Черное анодирование Черное анодирование Черное анодирование Черное анодирование
