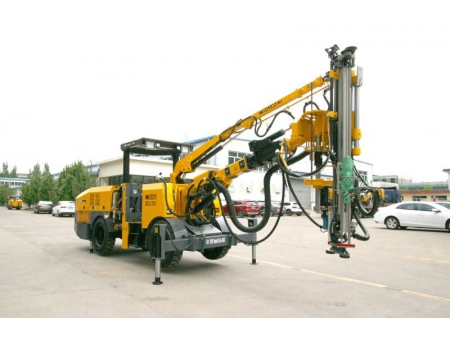

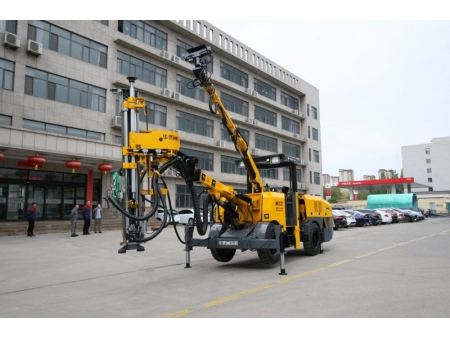

Гидравлическая анкерная буровая установка с двумя стрелами CYTM41/2

Гидравлическая анкерная буровая установка с двумя стрелами CYTM41/2
Гидравлическая анкерная буровая установка с двумя стрелами CYTM41/2
Гидравлическая анкерная буровая установка с двумя стрелами CYTM41/2
Гидравлическая анкерная буровая установка с двумя стрелами CYTM41/2
Гидравлическая анкерная буровая установка с двумя стрелами CYTM41/2
Гидравлическая анкерная буровая установка с двумя стрелами CYTM41/2
Гидравлическая анкерная буровая установка с двумя стрелами CYTM41/2
Гидравлическая анкерная буровая установка с двумя стрелами CYTM41/2
Гидравлическая анкерная буровая установка с двумя стрелами CYTM41/2
Гидравлическая анкерная буровая установка с двумя стрелами CYTM41/2
Гидравлическая анкерная буровая установка с двумя стрелами CYTM41/2
Гидравлическая анкерная буровая установка с двумя стрелами CYTM41/2
Запрос цены

Гидравлическая анкерная буровая установка серии CYTM41/2 изготовлена с двумя стрелами, что делает ее пригодной для бурения с большой площадью поперечного сечения. Установка имеет два типа привода: одинарный и двойной, что обеспечивает более широкий диапазон вариантов эффективности и мощности. Оснащенная гидравлической системой бурения, подземная туннельная техника чрезвычайно надежна и долговечна. Компания Huatai - ваш самый оптимальный и надежный поставщик буровых установок!

Подробности
Стандартные конфигурации
  • Перфоратор: доступен с RC1200 или HC25
  • Функция защиты от помех
  • Стрела: универсальная телескопическая стрела
  • Странник
  • Ходовая часть: полный привод, трехступенчатый дизельный двигатель Cummins
Общий
Ширина 1750 мм
Высота (крыша оператора опущена) 2270 мм
Высота (крыша оператора поднята) 3140 мм
Общая длина 10000 мм
Дорожный просвет 280 мм
Масса 15000±500 кг
Скальный бур
Скальный бур RC1200 НС25
Сила удара 14кВт 8кВт
Ударное давление 180 бар (макс.) 150 бар (макс.)
Частота ударов 100 Гц 65 Гц
Поворотный блок независимый поворот
Скорость поворота 430 об/мин 300 об/мин
Поворотный момент 390 Н=м 401 Н=м
Тип стержня Б28 Б25
Диаметр отверстия ⌀32- ⌀43 ⌀32- ⌀43
Длина 572мм 708мм
Ширина 326мм 200мм
Высота 180мм 192мм
Масса 126 кг 72 кг
Тип хвостовика Р32 Р32
Дрифтер (по индивидуальному заказу)
Тип RC1200 НС25
Общая длина мм 3070 3200
Длина стержня мм 2475 2475
Разрезной болт мм 2000 2000
Залитый смолой болт мм 2200 2200
Глубина отверстия мм 2280 2280
Вес (кг) 500 450
Сила подачи кН 10
Рабочее давление Па ≤10Mpa
Рок магазин
  • Тип болта: разрезной болт/залитый смолой болт
  • Кол-во болтов: 10 (размер≤150 мм)
  • Длина болта: 1500~2500мм
Бум
  • Угол наклона/подъема: 45°/-16°
  • Угол поворота: 46° (слева), 45° (справа)
  • Выдвижная длина: 1250 мм
  • Расширение подачи: 480 мм
  • Угол опрокидывания дрифтера: ±180°
  • Угол наклона/подъема дрифтера: 80°/-25°
  • Вес: 1200 кг
Система подачи воздуха
  • Воздушный компрессор
  • Производительность (8 бар): 0,7 м³/мин.
  • Объем воздушного резервуара: 60 л
  • Мониторинг давления воздуха
Система подачи воды
  • Водяной насос: CDL2-15
  • Максимум. расход (12 бар): 2 м³/ч
  • Мин. давление воды на входе: 2 бар
  • Мониторинг давления воды
Электрическая система
Установленная мощность 64кВт
Мощность главного двигателя 55кВт
Напряжение 380 В (по индивидуальному заказу)
Частота 50 Гц
Диаметр кабельного барабана 1080мм
Тепловая защита двигателя от перегрузки
Таймер воздействия
Шкаф распределения питания с цифровым напряжением и амперметром
Индикатор чередования фаз
Батарея
Гидравлическая система
  • Рабочий объем насоса (ударный/поворотный): 100 куб.см/32 куб.см
  • Максимум. Емкость масляного бака: 200 л
  • Эффективность фильтра: 10 мкм
  • Датчик уровня гидравлического масла
  • Ручной топливный насос
  • Датчик температуры масла
  • Кулер
Ходовая часть
  • Трехступенчатый дизельный двигатель Cummins
  • Мощность (2400 об/мин): 74 кВт
  • Крутящий момент (1600 об/мин): 330 Нм
  • Угол поворота: ±35°
  • Крутящий момент (1600 об/мин): 330 Нм
  • Угол поворота: ±35°
  • Крутящий момент (1600 об/мин): 330 Нм
  • Угол поворота: ±35°
  • Передний рабочий свет: 4x40 Вт
  • Задний рабочий свет: 4x40 Вт
  • Размер шин: 10.00-20
  • Преодолеваемый уклон: 16°
  • Передняя опора: 2
  • Задняя опора: 2
  • Полноприводный автомобиль
  • Гидравлическая система рулевого управления
  • Рабочий тормоз, стояночный тормоз
  • Пожаротушение
  • Сигнальные огни фар
Кабели
Тип Сечение мм2 Диаметр мм Длина м
МС-0,38/0,66 3х35 1х10 40 70
