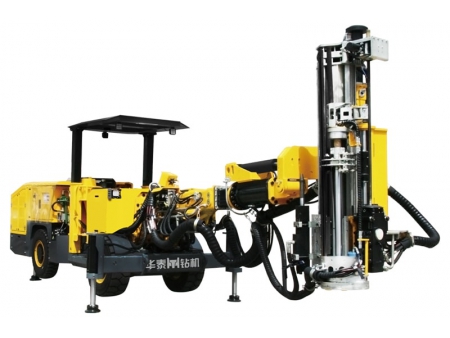

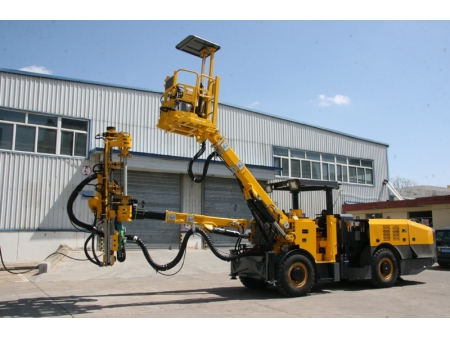

Гидравлическая анкерная буровая установка HT91-S
HT91-S — это специализированная гидравлическая анкерная буровая установка, предназначенная для монтажа и обслуживания кабельных анкеров в подземных горных выработках. Она играет ключевую роль в укреплении нестабильных пород, фиксируя кабельные анкеры и формируя единую несущую структуру. Такое армирование эффективно перераспределяет нагрузки, обеспечивает высокую устойчивость к растяжению, снижает риск обрушения кровли и создаёт безопасные условия для ведения подземных работ.
Передовая гидравлическая система в сочетании с прочной конструкцией обеспечивает надёжную и эффективную работу при выполнении крепёжных задач в глубоких шахтах и тоннелях.
Укрепите устойчивость выработок с помощью решения, которое стабилизирует слабые породы, упрощает монтаж кабельных анкеров и повышает безопасность и управляемость крепёжных процессов.
- Сигнальная линия безопасности: установка оснащена видимой проекцией красной линии, предупреждающей персонал о необходимости соблюдать безопасное расстояние от рабочей зоны
- Автоматизированная подача буровых штанг: включает модуль хранения на буровой стреле с возможностью автоматической загрузки и выгрузки штанг при установке глубоких кабельных анкеров
- Рабочая станция для кабельного крепления: интегрированная независимая платформа для подачи анкерного состава, приготовления раствора и выполнения натяжения анкеров — полный цикл работ в одном узле
- Мобильная панель управления: обновлённый операторский пульт с улучшенной эргономикой и упрощённым интерфейсом управления
| Буровая установка | Рабочая зона покрытия | 6000×7000мм |
| Габариты (в транспортном положении) | 10800×1980×2500 мм | |
| Габариты (в рабочем положении) | 11600×2670×3300 мм | |
| Дорожный просвет | 325 мм | |
| Мин. радиус поворота | Внутри 3300 мм Снаружи 7000 мм | |
| Преодолеваемый уклон | 14° | |
| Скорость движения | ≤10 км/ч | |
| Масса | 19500±500кг | |
| Буровой молот | Модель | RC1200 |
| Ударная мощность | 14 кВт | |
| Частота удара | 100 Гц | |
| Макс. ударное давление | 180 бар | |
| Система вращения | Независимое вращение | |
| Адаптер хвостовика | Р32 | |
| Диаметр бурения | Ø32мм | |
| Подача | Общая длина | 3286 мм |
| Ход подачи | 975 мм | |
| Усилие подачи | 13 кН | |
| Угол наклона подачи | Вниз 90°, вверх 5° | |
| Угол поворота подачи | ±180° | |
| Компенсация подачи | 900 мм | |
| Стрела | Телескопическое выдвижение стрелы | 1250 мм |
| Угол поворота | ±35° | |
| Глубина бурения | 10000мм | |
| Длина буровой штанги | 1200/1700 мм | |
| Гидравлическая система | Макс. смещение | 100 50 16 мл/об |
| Мощность главного двигателя (2500 об/мин) | 55 кВт | |
| Производительность компрессора (8 бар) | 1м³/мин | |
| Производительность водяного насоса (12 бар) | 4м³/ч | |
| Макс. длина кабеля | 100 м (диаметр примерно 45 мм) | |
| Шасси | Двигатель | Дизельный двигатель Cummins |
| Номинальная выходная мощность (2200 об/мин) | 81 кВт | |
| Крутящий момент (1650 об/мин) | 480 Н·м | |
| Угол качания заднего моста | 8° | |
| Угол поворота рулевого управления | 40° |
