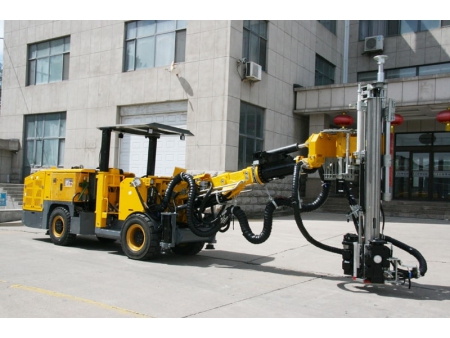

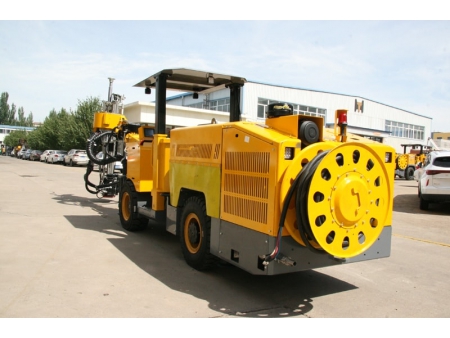

Гидравлическая анкерная буровая установка HT92-D
Гидравлическая анкерная буровая установка HT92-D специально разработана для выполнения работ по установке анкерных креплений в узких тоннелях и ограниченных подземных пространствах, таких как рудники цветных металлов и другие выемочные объекты. Благодаря специализированной системе подачи установка может эффективно работать в проёмах от 2,4 × 2,4 м.
Машина оснащена передовой электро-гидравлической системой бурения с защитой от заклинивания, что обеспечивает высокую скорость бурения и стабильную производительность. Компактная и манёвренная конструкция улучшает подвижность в ограниченном пространстве, повышая безопасность и производительность работ под землёй.
Выберите интеллектуальное и компактное решение, которое обеспечивает точность бурения, повышает уровень безопасности и способствует бесперебойному выполнению задач в стеснённых условиях.
| Буровая установка | Рабочая зона покрытия: | 2400× 2400мм -3500×3500мм |
| Длина | 9000мм | |
| Ширина | 1500 мм | |
| Высота (при опущенной крыше) | 1800 мм | |
| Высота (при поднятой крышей) | 2500 мм | |
| Мин. радиус поворота | Внутри 3100 мм Снаружи 5000 мм | |
| Преодолеваемый уклон | 14° | |
| Скорость движения | 3,8 км/ч | |
| Масса | 12000±500 кг | |
| Дорожный просвет | 290 мм | |
| Буровой молот | Модель | RC1200 |
| Ударная мощность | 14 кВт | |
| Частота удара | 100 Гц | |
| Макс. ударное давление | 180 бар | |
| Система вращения | Независимое вращение | |
| Адаптер хвостовика | Р25 | |
| Диаметр бурения | Ø32-43мм | |
| Подача | Длина подачи | 2100 мм |
| Раздельная трубка | 1800 мм | |
| Рабочее давление | ≤10 МПа | |
| Усилие подачи | 10 кН | |
| Угол наклона подачи | 64°-25° | |
| Угол поворота подачи | ±180° | |
| Компенсация подачи | 300 мм | |
| Стрела | Телескопическое выдвижение стрелы | 900 мм |
| Угол качания | ±35° | |
| Глубина бурения | 2000мм | |
| Масса стрелы | 1100 кг | |
| Гидравлическая система | Удар/подача | 100 куб . см / 32 куб. см |
| Макс. объем масляного бака | 100 л | |
| Фильтрация | 10 мкм | |
| Шасси | Двигатель | Дизельный двигатель Cummins (IV) |
| Номинальная выходная мощность (2400 об/мин) | 54 кВт | |
| Крутящий момент | 320 Н·м | |
| Угол качания заднего моста | 7° | |
| Угол поворота рулевого управления | ±35° |
- Прочная и лёгкая направляющая балка: изготовлена из усиленного алюминиевого сплава, отличается малым весом, высокой устойчивостью к изгибу и кручению, а также увеличенным сроком службы
- Автоматизированная подача буровых штанг: оборудована устройством смены штанг с поддержкой автоматической загрузки и выгрузки двух штанг, что позволяет бурить более глубокие анкерные отверстия и эффективно работать в стеснённых подземных условиях
- Точная система позиционирования: включает двойные усиленные направляющие трубы и мощный цилиндр позиционирования для надёжной фиксации точки бурения, повышая точность и эффективность установки анкеров
- Высокопроизводительная буровая система: оснащена буровым молотом RC1200 и питается от электросистемы мощностью 55 кВт, обеспечивая стабильную и эффективную работу даже в тяжёлых условиях
