Станок для намотки стандартных синфазных дросселей

Станок для намотки стандартных синфазных дросселей
Станок для намотки стандартных синфазных дросселей
Станок для намотки стандартных синфазных дросселей
Станок для намотки стандартных синфазных дросселей
Станок для намотки стандартных синфазных дросселей
Запрос цены
Модель: AM-GMRX-10

Данная машина разработана специально для намотки катушек синфазных дросселей. Для достижения максимальной рабочей эффективности и высокой точности, намоточные шпиндели XYZ и поворотный стол оснащены серводвигателями. Благодаря наличию высокоточного серводвигателя, сердечник катушки индуктивности может транспортироваться посредством поворотного стола к различным производственным станциям для осуществления соответствующих рабочих процессов и процессов обработки, включая автоматическую намотку и точечную сварку. Машина для намотки синфазных дроссельных катушек общего назначения оснащена вибрационным питателем, обеспечивающим непрерывную и точную подачу сердечников катушек индуктивности. Доступны одинарный и двойной типы катушечных обмоток. Точный подсчет осуществляется посредством системы управления ПЛК. Максимальная скорость намотки составляет до 1200 шт/час.

Общие сведения о продукции:
Технические характеристики

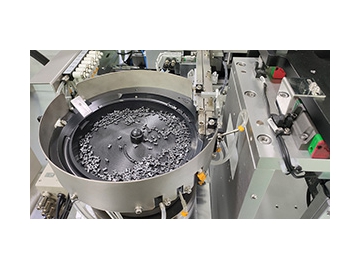

Режим подачи Питатель с вибрационной чашей
Режим намотки Намотка посредством вращения основного шпинделя
Применение Синфазные дроссели общего назначения 4532, 3225, 2012
Допустимый диаметр проволоки 0.04-0.10 мм
Допустимое количество обмоток проволокой Обмотка одинарной или двойной проволокой
Количество шпинделей 4 шпинделя
Режим работы двигателя Двигатель с прямым приводом (4 станции)
Скорость шпинделя Макс. 3000 об/мин
Емкость машины 1.0 тыс.шт/час - 1.3 тыс.шт/час
Рабочая среда -5 ℃ ~ 50 ℃ (отсутствие агрессивных и вредных газов, отсутствие пыли и других агрессивных сред)
Режим работы и управления Импортная система управления ПЛК, интуитивно понятный HMI дисплей
Размер машины (Д*Ш*В) 1600мм x 1450мм x 1800мм
Источник питания Однофазный, AC220В, 50Гц
Подача воздуха 0.5 ~ 0.7 Мпа
Мощность 4.5 кВт
Вес машины Примерно 700кг
