LK25-1 Муфта кулачково-дисковая – Винтовое соединение
Запрос цены
Примечание: При оформлении заказа, пожалуйста, укажите требуемую модель и диаметр.

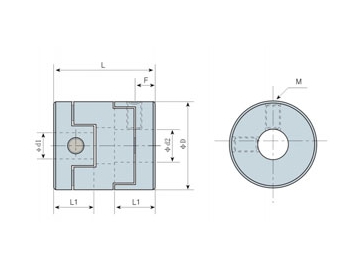

| Модель | φd1φd2 Макс.диаметр отверстия(мм) | φD | L | F | L1 | M | Момент затяжки ( Н.м) |
| LK25-12 | 6 | 12 | 15 | 2.6 | 5.2 | M2.5 | 0.5 |
| LK25-15 | 8 | 15 | 17 | 2.8 | 5.6 | M3 | 0.7 |
| LK25-17 | 10 | 17 | 21 | 3.5 | 7.0 | M3 | 0.7 |
| LK25-20 | 12 | 20 | 22 | 3.5 | 7.0 | M3 | 0.7 |
| LK25-26 | 15 | 26 | 27 | 4.5 | 9.0 | M4 | 1.7 |
| LK25-30 | 18 | 30 | 34 | 6.0 | 12 | M4 | 1.7 |
| LK25-34 | 20 | 34 | 35 | 6.5 | 13 | M5 | 4.0 |
| LK25-38 | 22 | 38 | 41 | 7.5 | 15 | M5 | 4.0 |
| LK25-45 | 25 | 45 | 45 | 7.5 | 15 | M5 | 4.0 |
| LK25-55 | 30 | 55 | 51 | 8.5 | 17 | M6 | 7.0 |
| LK25-70 | 42 | 70 | 59 | 10 | 20 | M8 | 15 |
| Модель | Ном.вращ.момент ( Н.м ) | Макс.вращ.момент ( Н.м ) | Макс.частота вращ. ( об/мин ) | Момент инерции ( кг.м2 ) | Жесткость при кручении ( Н.м/рад) | Макс.угловое смещение ( °) | Макс.осевое смещение ( мм ) | Вес ( г ) |
| LK25-12 | 2.7 | 5.4 | 10000 | 1.9×10-7 | 480 | 0.3 | 2 | 13 |
| LK25-15 | 3.3 | 6.6 | 8000 | 4.9×10-7 | 950 | 0.3 | 2 | 21 |
| LK25-17 | 5.5 | 11 | 7000 | 9.2×10-7 | 1450 | 0.3 | 2 | 31 |
| LK25-20 | 7.7 | 15.4 | 6000 | 1.8×10-6 | 1880 | 0.4 | 2 | 44 |
| LK25-26 | 11 | 22 | 5000 | 6.6×10-6 | 3400 | 0.5 | 2 | 94 |
| LK25-30 | 26 | 52 | 5000 | 1.4×10-5 | 4850 | 0.6 | 2 | 150 |
| LK25-34 | 35 | 70 | 4000 | 2.4×10-5 | 6350 | 0.7 | 2 | 202 |
| LK25-38 | 55 | 110 | 4000 | 4.5×10-5 | 7660 | 0.8 | 2 | 300 |
| LK25-45 | 66 | 132 | 3000 | 1.0×10-4 | 17500 | 1.0 | 2 | 485 |
| LK25-55 | 99 | 198 | 2000 | 2.6×10-4 | 31000 | 1.2 | 2 | 834 |
| LK25-70 | 176 | 352 | 2000 | 7.3×10-4 | 47500 | 1.4 | 2 | 1421 |
Для получения дополнительной информации, .
