Станок для производства спирально-навивных воздуховодов
DPCS-2-2000-ZY
Формование прямых круглых спиральных воздуховодов и витых труб
DPCS-2-2000-ZY
Формование прямых круглых спиральных воздуховодов и витых труб
- Конструкция: интегрированная, подходит для транспортировки на рабочую площадку;
- Диапазон диаметров воздуховодов: 200-2000 мм;
- Диапазон толщины воздуховодов: 1.2-2 мм;
- Длина одного воздуховода: 12 м;
- Скорость подачи: 25 м/мин, регулируется.

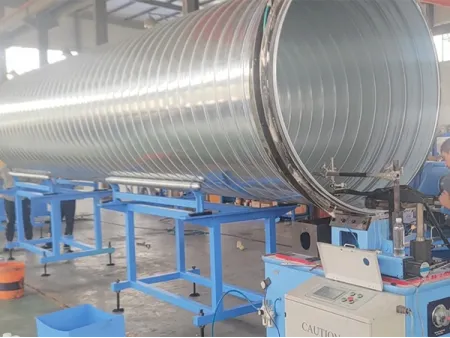

Данная модель станка разработана для производства крупногабаритных и толстостенных спирально-навивных воздуховодов. Она позволяет изготавливать трубы диаметром до 2000 мм и длиной одного изделия до 12 метров из листа толщиной до 2.0 мм.
Станок оснащен интегрированной конструкцией с прямым соединением узлов, что делает оборудование более компактным и прочным. Его удобно перемещать на рабочую площадку и использовать во время работ, особенно в рамках крупных проектов.
Крупные толстостенные спиральные воздуховоды, изготовленные на данном станке, широко применяются при проектировании систем вентиляции среднего и высокого давления, а также систем с повышенными требованиями к механической прочности труб:
- защитные кожухи для теплоизолированных труб водоснабжения;
- системы вентиляции и пылеудаления на предприятиях тяжелой промышленности;
- системы воздухообмена в крупных объектах, включая метрополитены, тоннели и подземные пространства;
- судовые системы вентиляции и кондиционирования, а также системы подачи воздуха на крупных спортивных объектах;
- системы отвода высокотемпературных газов и другие вентиляционные системы с повышенными требованиями к прочности и давлению.
- Получаемый диаметр воздуховода200-2000 мм
- Рабочая толщина листа (оцинкованная сталь)1.2-2.0 мм (ширина ленты 200 мм)
- Рабочая толщина листа (нержавеющая сталь)1.0-1.5 мм (ширина ленты 200 мм)
- Разматыватель (внутренний диаметр рулона)460-520 мм
- Разматыватель (макс. внешний диаметр рулона)1400 мм
- Разматыватель (макс. вес рулона)1500 кг
- Тип шванаружный замковый шов
- Скорость подачи0-25 м/мин (регулируется)

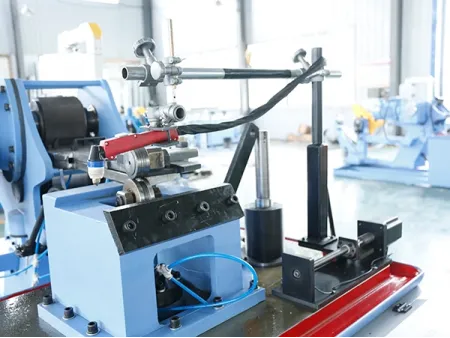

- Метод резкиплазменная резка
- Система приводарезка и переворот трубы – пневматические; зажим подающих роликов – гидравлический
- Материал формующей матрицысталь
- Вес станка3000 кг
- Размер станка4.0×2.15×1.7 м
- Размер приемного стола2.1×1.0×1.2 м
- Общая мощность23 кВт
- Электропитание380 В / 50 Гц / 3 фазы
- Управлениесенсорный экран
Мощная приводная система: станок оснащен главным двигателем мощностью 23 кВт, который обеспечивает стабильную обработку металлической ленты толщиной 1.2-2.0 мм. Скорость подачи материала достигает 25 м/мин, что гарантирует высокую производительность и качество формования.
Высокоточное формование на матрице: производит трубы методом формования на матрице. По сравнению с традиционными станками, данный метод позволяет получить более надежный замковый шов с высокой герметичностью и точный контроль диаметра воздуховода.
Поддерживает широкую ленту материала: обрабатывает ленты шириной 200 мм, повышая коэффициент использования материала и снижая количество швов. Это особенно важно при производстве длинных и крупных воздуховодов.
Компактная мобильная конструкция: станок выполнен в интегрированной конструкции с прямым соединением узлов, что обеспечивает компактность, высокую прочность и удобство транспортировки и работы на объекте.
