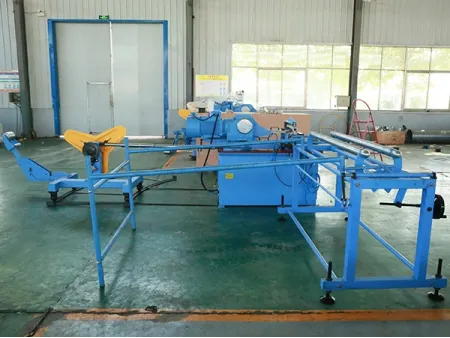

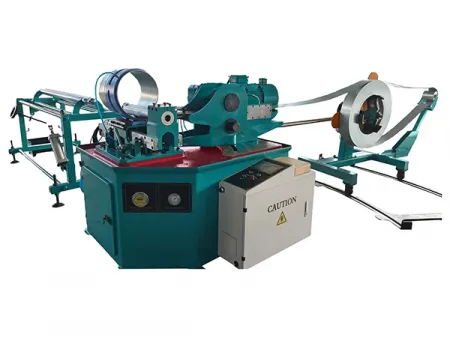

Станок для производства спирально-навивных воздуховодов
DDGJ-1.2-1800-ZF
Формование прямых круглых спиральных воздуховодов и витых труб
DDGJ-1.2-1800-ZF
Формование прямых круглых спиральных воздуховодов и витых труб
- Конструкция: модульная, подходит для крупномасштабного непрерывного производства;
- Диапазон диаметров воздуховодов: 100-1800 мм;
- Диапазон толщины воздуховодов: 0.5-1.2 мм;
- Скорость подачи: 35 м/мин, регулируется.
Спирально-навивной станок модульной конструкции формует трубы диаметром 100-1800 мм. Он подходит для производства оцинкованных спиральных воздуховодов толщиной 0.5-1.2 мм и нержавеющих воздуховодов толщиной 0.5-1.0 мм. Модульная конструкция позволяет обрабатывать стальные рулоны большого диаметра, снижая частоту их дозагрузки, и выпускать воздуховоды в больших объемах.
- Получаемый диаметр воздуховода100-1800 мм
- Рабочая толщина листа (оцинкованная сталь)0.5-1.2 мм (ширина ленты 137 мм)
- Рабочая толщина листа (нержавеющая сталь)0.5-1.0 мм (ширина ленты 137 мм)
- Тип разматывателянезависимый от станка
- Разматыватель (внутренний диаметр рулона)460-520 мм
- Разматыватель (макс. внешний диаметр рулона)1200 мм
- Разматыватель (макс. вес рулона)1200 кг
- Тип шванаружный замковый шов
- Скорость подачи0-35 м/мин (регулируется)
- Метод резкироликовая резка или плазменная резка
- Система приводарезка и переворот трубы – пневматический; зажим подающих роликов – гидравлический
- Материал формующей матрицысталь
- Вес станка2000 кг
- Размер станка2.0×1.6×1.4 м
- Размер разматывателя1.5×0.85×1.2 м
- Размер приемного стола2.1×1.0×1.0 м
- Общая мощность16 кВт
- Электропитание380 В / 50 Гц / 3 фазы
- Управлениесенсорный экран
Производит трубы методом формования на матрице. По сравнению с традиционными станками, данный метод позволяет получить более надежный замковый шов и точный контроль диаметра воздуховода.
Использует механизм винтовой передачи для регулировки угла корпуса машины. Такая конструкция значительно повышает точность наладки оборудования и качество формовки воздуховодов.
Главный двигатель работает с мощностью 15 кВт, гарантируя высокую производительность станка.
Скорость подачи материала достигает 35 м/мин и может быть отрегулирована.
