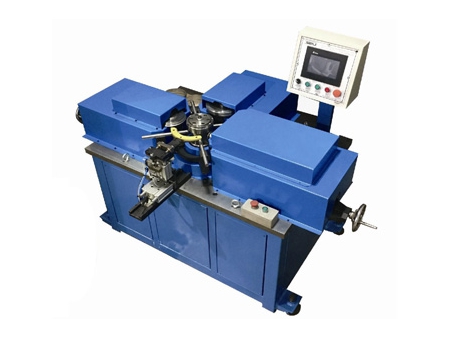

Формовочная машина для резиновых уплотнителей

Запрос цены

О нас: http://jl-rubbermachine.ru/1-5-10-rubber-seal-forming-machine.html

JCX-X-I

JCX-X-II

JCX-X-III

JCX-X-I: Козловая конструкция с коррекцией профиля.
JCX-X-II: Один комплект вертикальных колес, два комплекта горизонтальных колес.
JCX-X-III: Колесо с Y-образным профилем.

Сферы применения
Формовочная машина для резиновых уплотнителей используется для окончательного формования резиновых уплотнительных лент.

Резиновая уплотнительная формовочная машина (портальная структура)

Модель	JCX-X-I
Размеры	Д2855мм×Ш645мм×В1400мм (в соответствии с окончательными проектными чертежами)
Передача мощности	1 мотор-редуктор приводит в движение два набора шестерен, а верхняя и нижняя шестерни выдают два набора мощности.
Структура	Силовой вал соединен с 3 группами механизмов формирования посредством универсальных шарнирных соединений.
Механизм формовки	3 комплекта формующих механизмов (без формующих колес), с портальной структурой. Верхний и нижний валы формовочных колес имеют мощность, материал валов - 40Cr с высокочастотной закалкой.
Инструментальная форма	3 комплекта формующих механизмов (без формующих колес) установлены на опорной плите толщиной 20 мм. Опорная плита оснащена шарикоподшипниками для легкой замены, а регулировка верхнего вала управляется механически с настройкой на цифровом дисплее.
Диапазон регулировки	Диапазон регулировки центра вала составляет 70-110 мм.
Сигнализация	Звуковая и световая сигнализация включается в случае нештатной работы частотного преобразователя, двигателя трансмиссии, поломки материала или дверного выключателя.

Машина для формовки резиновых уплотнений (вертикальные горизонтальные колеса)

Модель	JCX-X-II
Размеры	Д2600×В880×Ш1170 мм (в соответствии с окончательными проектными чертежами)
Приводной двигатель	Группа вертикальных формующих колес: двигатель с переменной частотой. Группа горизонтальных формующих колес: двигатель с переменной частотой. Вертикальная тяга: двигатель с переменной частотой.
Скорость передачи	2～35 м/мин, управление скоростью преобразования частоты
Контроль скорости	Оснащена потенциометром поворотного стержня для автоматической адаптации к скорости линии.
Группа вертикальных формовочных колес	1 пара, верхнее колесо приводится в движение независимым двигателем и может регулироваться до 20 градусов. Нижнее колесо пассивное и регулируется в направлении вперед и назад. (Вертикальная группа колес подвергается закалке, но не поверхностной закалке. Ее необходимо отрегулировать и подвергнуть самозакалке и поверхностной обработке в соответствии с требованиями).
Группа горизонтальных формовочных колес	2 пары колес, каждая пара может быть индивидуально отрегулирована в направлении вперед и назад, а также вверх и вниз. Привод осуществляется одним двигателем. (Группа горизонтальных формовочных колес проходит закалку и обработку поверхности).
Вертикальная тяга	1 комплект, приводится в действие одним независимым двигателем
Направляющая пластина	Направляющая пластина регулируемой ширины на входе с прижимным роликом.
