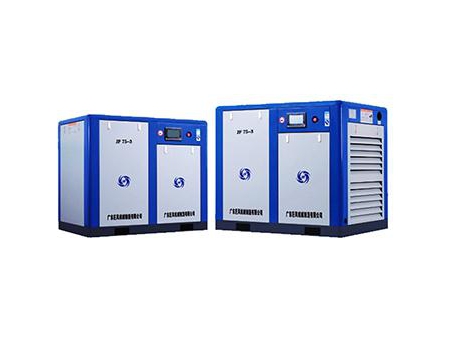

Винтовой компрессор низкого давления
Когда давление воздуха колеблется в пределах от 0,2 до 0,5 МПа, обычный компрессор высокого давления (0,7 МПа) будет потреблять большое количество электроэнергии. Винтовой компрессор низкого давления с такой же мощностью двигателя может значительно увеличить производительность сжатого воздуха при одновременной экономии электроэнергии на 20-50%.
При использовании компрессора с давлением 0,7 МПа, когда фактическое рабочее давление составляет 0,3 МПа, винтовой компрессор сначала сжимает воздух до 0,7 МПа, а затем с помощью редукционного клапана снижает давление до 0,3 МПа. Другими словами, давление 0,3 МПа используется для компенсации энергопотребления, вызванного давлением 0,7 МПа.
| Модель | Мощность (кВт) | Давление (бар) | Свободная подача воздуха (м³/мин) | Метод запуска | Размер выхода | Размеры (Д×Ш×В) (мм) | Вес (кг) |
| 37 | 3.5 | 10 | Преобразование частоты с постоянным магнитом | DN80 | 1800×1300×1900 | 2100 | |
| 45 | 3.5 | 12 | DN80 | 2500×1600×1740 | 2200 | ||
| 55 | 3.5 | 16 | DN80 | 2500×1600×1740 | 2400 | ||
| 75 | 3.5 | 21 | DN80 | 2850×1800×1912 | 3450 | ||
| 90 | 3.5 | 29 | DN80 | 2850×1800×1912 | 3500 | ||
| 110 | 3.5 | 37 | DN100 | 3440×2000×2320 | 4300 | ||
| 132 | 3.5 | 43 | DN100 | 3440×2000×2320 | 5400 | ||
| 160 | 3.5 | 48 | DN125 | 3720×2365×2385 | 6250 | ||
| 185 | 3.5 | 56 | DN125 | 3720×2365×2385 | 6400 | ||
| 200 | 3.5 | 62 | DN150 | 3720×2365×2385 | 7450 | ||
| 220 | 3.5 | 68 | DN150 | 4400×2350×2430 | 8200 | ||
| 250 | 3.5 | 74 | DN150 | 4400×2350×2430 | 8500 |
| Модель | Мощность (кВт) | Давление (бар) | Свободная подача воздуха (м³/мин) | Метод запуска | Размер выхода | Размеры (Д×Ш×Г) (мм) | Вес (кг) |
| 45 | 4-5 | 11.5 | Преобразование частоты с постоянным магнитом | DN65 | 2500×1600×1740 | 2300 | |
| 55 | 4-5 | 14.7 | DN65 | 2500×1600×1740 | 2400 | ||
| 75 | 4-5 | 19.2 | DN80 | 2850×1800×1912 | 3450 | ||
| 90 | 4-5 | 24.2 | DN80 | 2850×1800×1912 | 3500 | ||
| 110 | 4-5 | 27.2 | DN100 | 3440×2000×2320 | 4300 | ||
| 132 | 4-5 | 32.5 | DN100 | 3440×2000×2320 | 4400 | ||
| 150 | 4-5 | 38 | DN125 | 3720×2365×2385 | 7200 | ||
| 160 | 4-5 | 40.7 | DN125 | 3720×2365×2385 | 7250 | ||
| 185 | 4-5 | 46.9 | DN125 | 3720×2365×2385 | 7400 | ||
| 200 | 4-5 | 50.6 | DN125 | 3720×2365×2385 | 7450 | ||
| 220 | 4-5 | 56.5 | DN150 | 4400×2350×2430 | 8600 | ||
| 250 | 4-5 | 65 | Высокочастотное преобразование | DN150 | 4400×2350×2430 | 8600 |
- Экономия электроэнергии. За счет максимально возможного снижения рабочего давления компрессора при обеспечении нормального производства, каждое снижение давления на 1 бар позволяет сэкономить около 7-10% энергии.
- Электродвигатели с постоянными магнитами. Винтовые компрессоры низкого давления оснащены электродвигателями с постоянными магнитами, которые экономят более 10% энергии по сравнению с обычными двигателями и обеспечивают постоянное давление без потерь падения давления. Они не требуют частой загрузки и разгрузки, что позволяет экономить более 30% энергии по сравнению со стандартными компрессорами.
- Централизованное управление. Централизованное управление звеньями предотвращает ступенчатое повышение давления на выходе, которое происходит при независимой настройке нескольких компрессоров, снижая потери энергии сжатого воздуха.
- Охлаждение. Забор воздуха снаружи, который обычно холоднее воздуха внутри компрессорной станции, а также поддержание чистого и хорошо смазанного оборудования улучшают теплоотдачу и снижают потери энергии.
- Утилизация тепла. Отходящее тепло винтового компрессора низкого давления используется для подогрева холодной воды без дополнительных затрат энергии, что позволяет удовлетворять потребности в горячей воде для бытовых и промышленных нужд и значительно снижает энергозатраты для предприятий.
Производительность винтового компрессора мощностью 132 кВт/0,7 МПа составляет 24 м3/мин, тогда как производительность винтового компрессора мощностью 132 кВт/0,3 МПа превышает 37 м3/мин! Таким образом, сэкономленное энергопотребление позволяет окупить вложения в течение года.
Внутреннее отношение сжатия автоматически регулируется в соответствии с фактическим рабочим давлением, а оптимальная мощность (энергоэффективность) может поддерживаться в диапазоне давления перемещения 0,2-0,5 МПа. Принудительная смазка масляным насосом обеспечивает достаточный впрыск топлива и подходящее соотношение воздух-масло при низком давлении.
Винтовой компрессор низкого давления Xinran может помочь пользователям снизить энергопотребление почти на 18%. Мы являемся одним из немногих производителей, которые могут производить винтовые компрессоры низкого давления.
