Возвратные фильтры предназначены для тонкой фильтрации возвратного масла в гидравлических системах. Фильтры могут содержать возвращаемое масло в чистоте за счет удаления внешних загрязнений или прогрессирующих загрязнений, вызванных износом компонентов, таких как волокна, шлак, частицы резины от износа уплотнений и частицы металла от износа деталей.

Общие сведения

Возвратные фильтры могут быть установлены непосредственно на верхней части масляного бака или на трубопроводе.
Возвратные фильтры от нашего производителя оснащены индикатором засорения и перепускным клапаном для повышения безопасности и надежности гидравлической системы. Как только давление на входе жидкости станет 0,35 МПа, что вызвано засорением фильтрующего элемента, пульсацией потока или низкой температурой гидравлической жидкости, индикатор засорения отправит сигнал для необходимости очистки фильтрующего элемента или повышения температуры жидкости. Если проблемы не устраняются своевременно, то байпасный клапан автоматически открывается (давление открытия: 0,4 МПа).
Фильтрующий элемент из стекловолокна характеризуется высокой степенью фильтрации, большим расходом, низким перепадом давления и высокой грязеемкостью. Рейтинг фильтрации оценивается по степени фильтрации и эффективности. (Стандарт ISO: коэффициент фильтрации β: 3, 5, 10, 20> 200; эффективность фильтрации n ≥99,5%)

Технические характеристики

Расход: 60 л/мин;
Рабочее давление: 0.7 Мпа;
Давление открытия перепускного клапана: 0.25 Мпа;
Степень фильтрации: 20 мкм

Спецификации моделей

Модель фильтра	Номинальный расход (л/мин)	Степень фильтрации (мкм)	Диаметр (мм)	Падение давления (Мпа)		Индикатор засорения фильтра		Вес (кг)	Модель фильтрующего элемента
Модель фильтра	Номинальный расход (л/мин)	Степень фильтрации (мкм)	Диаметр (мм)	Номинальное	Максимальное	（V）	（A）	Вес (кг)	Модель фильтрующего элемента
RF-60×*L-	60	1 3 5 10 20 30	20	≦0.07	0.35	12 24 36 220	2.5 2 1.5 0.25	0.4	HL0060R*BN/HC
RF-110×*L-	110		20					0.9	HL00110R*BN/HC
RF-160×*L-	160		40					1.1	HL001600R*BN/HC
RF-240×*L-	240		40					1.8	HL00240R*BN/HC
RF-330×*L-	330		50					2.3	HL00330R*BN/HC
RF-500×*L-	500		50					3.2	HL00500R*BN/HC
RF-660×*L-	660		80					4.1	HL00660R*BN/HC
RF-850×*L-	850		80					13	HL00850R*BN/HC
RF-950×*L-	950		90					20	HL00950R*BN/HC
RF-1300×*L-	1300		100					41.5	HL001300R*BN/HC

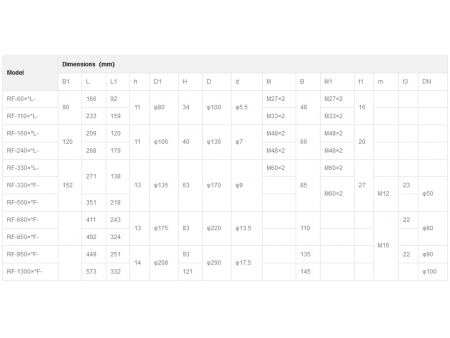

Соединения

Модель	Габариты (мм)
	B1	L	L1	h	D1	H	D	d	M	B	M1	t1	m	t3	DN
RF-60×*L-	90	166	92	11	φ80	34	φ100	φ5.5	M27×2	48	M27×2	16
RF-110×*L-		233	159						M33×2		M33×2
RF-160×*L-	120	209	120	11	φ106	40	φ135	φ7	M48×2	66	M48×2	20
RF-240×*L-		268	179						M48×2		M48×2
RF-330×*L-	152	271	138	13	φ135	63	φ170	φ9	M60×2	85	M60×2	27
RF-330×*F-											M60×2		M12	23	φ50
RF-500×*F-		351	218
RF-660×*F-		411	243	13	φ175	83	φ220	φ13.5		110			M16	22	φ80
RF-850×*F-		492	324
RF-950×*F-		449	251	14	φ208	93	φ290	φ17.5		135				22	φ90
RF-1300×*F-		573	332			121				145					φ100

Внешние габариты RF

перепад давления на элементе (△P) против кривых расхода
