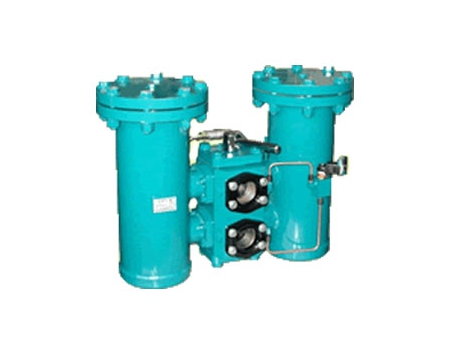

Дуплексные фильтры от компании Huilong устанавливаются в трубопроводе низкого давления или в трубопроводе возврата масла гидравлических систем. Корпус фильтра и переключающий клапан спроектированы в соответствии с международным стандартом. Корпус изготовлен из нержавеющей стали (по желанию заказчика). Переключающий клапан представляет собой шаровой кран, характеризуется превосходной герметичностью и надежностью.

Дуплексный фильтр оснащен устройством уравновешивания давления и индикатором перепада давления. Засорение фильтрующего элемента вызывает увеличение падения давления, в связи с чем индикатор подает сигнал на очистку или замену элемента. При активации переключающего клапана грязная фильтровальная камера отключается, и одновременно запускается чистая фильтровальная камера, что позволяет заменить загрязненный фильтрующий элемент без отключения системы. Если фильтрующий элемент не засоряется своевременно, байпасный клапан на фильтре автоматически открывается для защиты гидравлической системы.

Общие сведения

Фильтры серии LYPL / LYPS / LYPD используются для монтажа в трубопроводе низкого давления или в контурах обратной линии гидравлических систем для отделения твердых частиц от гидравлических жидкостей, возвращающихся в резервуар.

Технические характеристики

Рабочее давление: макс. 16 бар
Рабочая температура: -25℃~120℃
Давление индикатора засорения: 2 бар
Давление открытия байпасного клапана: 3 бар
Материал корпуса фильтра: сталь
Рабочие вещества: минеральное маслоl, эмульсия, вода-гликоль, гидравлическое масло на основе эфира фосфорной кислоты (пропитанная смолой бумага для минерального масла)

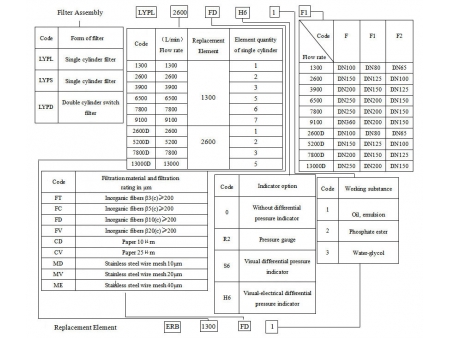

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

3. Перепад давления чистых фильтрующих элементов при нормальном расходе

（Ед.: Па; кинематическая вязкость: 30 мм²/с; плотность: 0.86 кг/дм³）

Тип фильтра	Корпус	Фильтрующий элемент
		FT	FC	FD	FV	CD	CV	MV	ME
LYPL/LYPD1300...	0.18	1.14	0.71	0.52	0.38	0.31	0.24	0.40	0.20
LYPL/LYPD2600...	0.17
LYPL/LYPD3900...	0.18
LYPL/LYPD6500...	0.19
LYPL/LYPD7800...	0.18
LYPL/LYPD9100...	0.26
LYPL/LYPD2600D...	0.49	1.24	0.75	0.54	0.39	0.32	0.26	0.43	0.22
LYPL/LYPD5200D...	0.46
LYPL/LYPD7800D...	0.47
LYPL/LYPD13000D...	0.47

ГАБАРИТЫ

4.1 Серия LYPL/LYPS

Тип фильтра	H	H1	H2	L	D	D4	D5
LYPL/LYPS 1300	1200	480	365	500	Φ245	Φ215	Φ14
LYPL/LYPS 2600/3900	1280	525	365	600	Φ416	Φ386	Φ18
LYPL/LYPS 6500	1500	600	450	746	Φ508	Φ478	Φ23
LYPL/LYPS 7800	1500	600	450	746	Φ508	Φ478	Φ23
LYPL/LYPS 9100	1500	600	450	746	Φ508	Φ478	Φ23
LYPL/LYPS 2600D	1642	480	365	500	Φ245	Φ215	Φ14
LYPL/LYPS 5200D	1722	525	365	600	Φ416	Φ386	Φ18
LYPL/LYPS 7800D	1722	525	365	600	Φ416	Φ386	Φ18
LYPL/LYPS 13000D	1942	600	450	746	Φ508	Φ478	Φ23

Размер фланца	D1	D2	D3	d	n
DN65	Φ180	Φ75	Φ145	Φ18	4
DN80	Φ195	Φ90	Φ160	Φ18	8
DN100	Φ215	Φ110	Φ180	Φ18	8
DN125	Φ250	Φ135	Φ210	Φ18	8
DN150	Φ285	Φ161	Φ240	Φ23	8
DN200	Φ340	Φ220	Φ295	Φ23	12
DN250	Φ405	Φ275	Φ355	Φ25	12

4.2 Серия LYPD

Тип фильтра	H	H1	H2	L	L1	D	D4	D5
LYPD1300	1200	480	365	900	200	Φ245	Φ215	Φ14
LYPD2600	1280	525	365	1125	260	Φ416	Φ386	Φ18
LYPD3900	1280	525	365	1125	260	Φ416	Φ386	Φ18
LYPD6500	1500	600	450	1400	325	Φ508	Φ478	Φ23
LYPD7800	1500	600	450	1400	325	Φ508	Φ478	Φ23
LYPD9100	1500	600	450	1400	325	Φ508	Φ478	Φ23
LYPD2600D	1642	480	365	900	200	Φ245	Φ215	Φ14
LYPD5200D	1722	525	365	1125	260	Φ416	Φ386	Φ18
LYPD7800D	1722	525	365	1125	260	Φ416	Φ386	Φ18
LYPD13000D	1942	600	450	1400	325	Φ508	Φ478	Φ23

Размер фланца	D1	D2	D3	d	n
DN65	Φ180	Φ75	Φ145	Φ18	4
DN80	Φ195	Φ90	Φ160	Φ18	8
DN100	Φ215	Φ110	Φ180	Φ18	8
DN125	Φ250	Φ135	Φ210	Φ18	8
DN150	Φ285	Φ161	Φ240	Φ23	8
DN200	Φ340	Φ220	Φ295	Φ23	12
DN250	Φ405	Φ275	Φ355	Φ25	12
