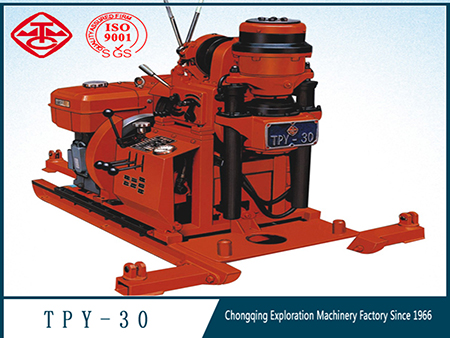

Буровая установка вертикального типа TPY-30
Буровая установка вертикального типа TPY-30
Буровая установка вертикального типа TPY-30

Буровая установка вертикального типа TPY-30

Описание

Буровая установка вертикального типа TPY-30 - это гидравлическая установка для геофизических исследований скважин. Она в основном используется для бурения почвенного слоя, песчаного грунта и пород средней крепости. Данное оборудование применяется для геофизических исследований нефтяных взрывных скважин, для колонкового бурения при геологических изысканиях, а также при строительстве промышленных и гражданских зданий, водохранилищ и дамб. Глубина бурения 25-30м.

Параметры
Основные параметры Глубина бурения 25~30м
Диаметр бурения Φ110~Φ75мм
Диаметр бурильной трубы Зависит от размера скважины
Силовая головка 1-я передача 2-я передача 3-я передача
Скорость вращения на выходе (прямое вращение) 110об/мин 234об/мин 332об/мин
Максимальный крутящий момент на выходе 326Н.м
Верхняя и нижняя подача силовой головки 350мм
Буровая лебедка Грузоподъемная сила (первый слой одинарного троса) 3.43кН
Максимальная скорость подъема одинарного троса 1.78м/мин
Спецификация стального троса 6.2мм
Грузоподъемная сила (первый слой одинарного троса) 20м
Энергетические праметры Модель дизельного двигателя
Y132S1-2
Мощность 5.5кВт
Скорость вращения 2900об/мин
Характеристики
  • Модульная конструкция обладает небольшим весом и обеспечивает простоту демонтажа и перемещения. Подходит для использования на горных местностях.
  • Установка оснащена механическим приводом, предполагает гидравлическую подачу, также используется гидравлический зажимной патрон. Это позволяет повысить производительность бурения и снизить трудозатраты.
  • Предполагается гидравлическая система перемещения, которая позволяет очищать площадь скважины бурения для подъема или спуска бурильных инструментов.
  • Высокая мощность двигателя, равномерное распределение скорости вращения, высокая адаптивность.
  • Установка оснащена трехопорной вышкой из алюминиевого сплава, которая отличается небольшим весом и простотой демонтажа.
  • Высокие показатели общей производительности, простота и компактнойсть конструкции, удобство эксплуатации.
