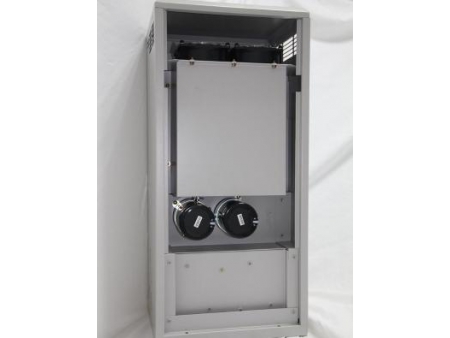

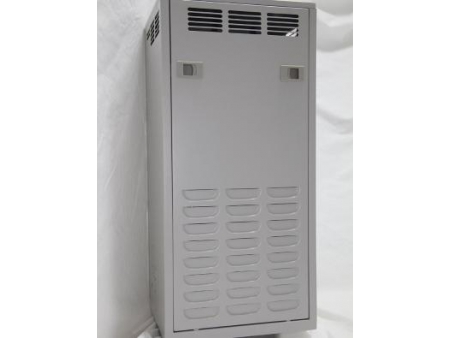

Асинхронный щит сервоуправления для литьевой машины EN606
Запрос цены
Описание
EN606 – специально разработанный асинхронный сервоконтроллер для литьевой машины, который предназначен для энергосбережения. Точность управления и время отклика отвечают требованиям всех видов оборудования литьевого формования. Путем сокращения энергопотребления пользователи имеют более низкие траты на эксплуатацию промышленного оборудования.
Диапазон мощностей
380В, трехфазный: 7.5кВт-75кВт
Применение
может применяться не только для литьевой машины, но и для оборудования пластмассовой промышленности, производства автомобильных запчастей, а также для гидравлической литьевой машины
| Наименование показателя | Описание показателя | ||
| Входные данные | Номинальное напряжение, частота | Класс 3-фаз. 380В: 3-фаз. 380В, 50Гц/60Гц | |
| Допустимое отклонение напряжения | 320～460В | ||
| Выходные данные | Напряжение | 0～380V | |
| Частота | 0～600Гц | ||
| Допустимая перегрузка | 150% от номинального тока за 1 минуту; | ||
| Характеристики управления | Режим управления | векторное управление, управление частотой/напряжением с разомкнутной петлей ОС | |
| Точность регулирования скорости | ±0.5% от номинальной синхронной частоты вращения (векторное управление без датчика скорости); ±1% от номинальной синхронной частоты вращения (управление частотой/напряжением) | ||
| Диапазон регулировки скорости | 1: 100 (векторное управление); 1: 50 (управление частотой/напряжением); | ||
| Пусковой крутящий момент | 1.0Гц: 150% номинального крутящего момента (управление частотой/ напряжением); 0.5Гц: 150% номинального крутящего момента(векторное управление); | ||
| Колебание скорости | ±0.3% от номинальной синхронной частоты вращения(векторное управление); | ||
| Точность контроля крутящего момента | ±10% от номинальной синхронной частоты вращения (векторное управление); | ||
| Реакция крутящего момента | ≤20мс (векторное управление); | ||
| Точность частоты | Цифровая настройка: макс.частота ×±0.01%; Аналоговая настройка: макс.частота ×±0.5% | ||
| Разрешение по частоте | Аналоговая настройка | 0.1% от макс.частоты | |
| Точность цифровой настройки | 0.01Гц | ||
| Внешний импульс | 0.1% от макс.частоты | ||
| Увеличение крутящего момента | Автоматическое увеличение крутящего момента; увеличение крутящего момента вручную 0.1~12.0% | ||
| Кривая Н/Ч (Частотная и вольтовая характеристика) | Номинальная частота произвольно задается пользователем в диапазоне 0.5~650Гц, можно выбрать постоянный крутящий момент, дегрессивный крутящий момент 1, дегрессивный крутящий момент 2, дегрессивный крутящий момент 3, всего 5 видов кривых Н/Ч. | ||
| Кривая ускорения и торможения | Два режима: прямолинейное ускорение и торможение; ускорение и торможение по S-образной кривой; 15 видов времени ускорения и торможения; единица времени на выбор (0.01сек, 0.1сек, 1сек), макс.время 1000 мин. | ||
| Торможение постоянным током | На выбор – запуск, остановка, частота действия 0~15Гц, ток действия 0~100% от номинального тока, время действия 0~30.0 сек. | ||
| Толчковая подача | Диапазаон толчковой подачи: 0Гц~врехний предел частоты; время ускорения и торможения 0.1~6000.0 сек для настройки | ||
| Многоступенчатая скоростная работа | Осуществляется встроенным ПЛК или терминалом управления; до 15 ступеней,каждая ступень скорости с отдельным временем ускорения и торможения; со встроенным ПЛК осуществляется сохранение при сбое питания. | ||
| Встроенный ПИД-контроллер | Удобно делать систему регулирования с обратной связью | ||
| Автоматическое функционирование в режиме энегросбережения | Происходит автоматическая оптимизация кривой Н/Ч для активации энергосберегающего режима в соответствии с состоянием нагрузки | ||
| Автоматический регулятор напряжения (AVR) | При колебании напряжения в электросети происходит автоматическое выравнивание напряжения до постоянного уровн | ||
| Автоматическое ограничение тока | Чтобы избежать частого отключения инвертора из-за чрезмерного тока, в рабочем режиме действует автоматический режим ограничения тока | ||
| Модуляция несущей частоты | Модуляция несущей частоты происходит автоматический в соответствии с характеристикой нагрузки | ||
| Перезапуск отслеживания скорости | Обеспечивает плавный запуск вращающегося двигателя без толчков | ||
| Рабочие функции | Заданный канал команды запуска | Заданная клавиатура, заданный терминал управления, заданная передача данных, могут переключаться различными способами | |
| Заданный канал частоты хода | Основной и вспомогательный каналы предназначаются для реализации одного основного и одного тонкого контроля. Задаются цифровой и аналоговый импульсы, передача данных и др., могут переключаться различными методами в любое время | ||
| Связывающая функция | Канал запуска команды и канал с заданной частотой могут связываться вместе произвольно и переключаться синхронно. | ||
| Input output characteristic | Канал цифрового входа | 8-канальный универсальный ввод, макс.частота 1кГц, канал 1 может использоваться как канал ввода импульсов, макс.входная частота 50кГц. Эта функция может быть расширена до 14 каналов. . | |
| Канал аналогового входа | 2 канала для аналогового входа, для AI1 можно выбрать 4~20мA или 0~10В выход, AI2 – канал дифференциального входа, 4~20мA или -10~10В на выбор, I1 или I2 :0～1A вход, V1 или V2:0～10В вход. | ||
| Канал импульсного выхода | Импульсный квадратичный выходной сигнал с частотой 0.1~20KГц предназначен для достижения заданной частоты, выходной частоты и других физических величин выходного сигнала. | ||
| Канал аналогового выхода | 2 канала для аналогового выхода сигнала, А01 поддерживает 4~20мA или 0~10В, AO2 поддерживает 4~20мA или 0~10В для достижения заданной частоты, выходной частоты и другого физического выходного сигнала, может быть расширен до 4 каналов аналогового выхода. | ||
| Уникальные функции | Ограничение быстрого тока | Ограничивает ток инвертора до максимального значения и позволяет ему работать более стабильно | |
| Моноимпульсное управление | Подходит для рабочего места, где требуется одна кнопка для управления запуском и остановкой инвертора. Одно нажатие для начала работы, цикл повторяется. Очень простая и надежная система управления. | ||
| Контроль фиксированной длины | Осуществляет контроль фиксированной длины | ||
| Управление синхронизацией | Функция управления синхронизацией: диапазон времени 0.1мин~ 6500.0мин | ||
| Виртуальный терминал | 5 групп виртуальных входов и выходов позволяют осуществлять простой логический контроль | ||
| Клавиатура | Клавиатурное отображение | Отображаются такие параметры, как заданная частота, выходная частота, выходное напряжение, выходной ток | |
| Блокировка кнопок | Блокирует все или часть кнопок | ||
| Функции защиты | Защита двигателя от короткого замыкания, защита от обрыва фазы входа и выхода, защита от сверхтока, защита от перенапряжения, защита от понижения напряжения, защита от перегрева, защита от перегрузки, защита от недостаточной нагрузки, защита от релейного замыкания, защита терминала и бесперебойная защита при обрыве питания | ||
| Условия эксплуатации | Место эксплуатации | Использовать в помещении, не подвергать прямым солнечным лучам, оберегать от пыли, коррозионного газа, горючего газа, пара, капель воды, соли и т.д. | |
| Высота | До 1000 метров (свыше 1000 метров требуется уменьшить объем использования, выходной ток понижается приблизительно на 10% от номинального тока на каждые 1000 метров) | ||
| Температура окружающей среды | -10℃~+40℃ (при темпрературе окружающей среды между 40℃~50℃, необходимо уменьшить объем работы или увеличить теплоотвод) | ||
| Влажность окружающей среды | Менеее 95%RH, без конденсата | ||
| Вибрация | Менее 5.9 м/сек²(0.6г) | ||
| Температура хранения | -40℃～+70℃ | ||
| Конструкция | Класс защиты | IP20 | |
| Режим охлаждения | Принудительное и естественное охлаждение | ||
| Режим установки | установка в электро шкафу | ||
| Входное напряжение | Тип инвертора | Номинальный выходной ток (A) | Адаптируемый двигатель (кВт) | Упаковочные размеры (см) | Масса брутто (кг) |
| 3 фаз. 380В | EN606-4T0075 | 17 | 7.5 | 67*39*37 | 20 |
| EN606-4T0110 | 25 | 11 | 67*39*37 | 22 | |
| EN606-4T0150 | 33 | 15 | 70*39*36.5 | 25 | |
| EN606-4T0185 | 39 | 18.5 | 78*43.5*41 | 35 | |
| EN606-4T0220 | 45 | 22 | 78*43.5*41 | 35 | |
| EN606-4T0300 | 60 | 30 | 89*42*47 | 40 | |
| EN606-4T0370 | 75 | 37 | 89*42*47 | 40 | |
| EN606-4T0450 | 91 | 45 | 102*56*57 | 65 | |
| EN606-4T0550 | 112 | 55 | 102*56*57 | 65 | |
| EN606-4T0750 | 150 | 75 | 138*79*75 | 155 |
Характеристики
1. Преимущества в функционировании: использует оригинальный передовой алгоритм магнитного векторного управления, обеспечивающий мощный выходной крутящий момент, быстрый отклик и ускорение в пределах 0.1 секунды. Привод имеет быструю токоограничивающую способность, гарантирующую стабильную работу без перегрузки по току, повышение эффективности производительности литьевой машины.
2. Уникальная технология контролирования литьевой машины: обеспечивает два взаимно изолированных специальных каналов (для напряжения и тока), может подключаться к литьевой машине напрямую. Имеет функцию запоминания трех путей кривой, благодаря чему нет необходимости менять параметры при смене пресс-формы.
3. Отличные результаты использования: достигается высокий уровень энергосбережения – средний коэффициент снижения потребления энергии - 30%-70%. Панели управления характеризуются легкостью в установке, не требуется замена электродвигателей или масляных насосов, низкий срок окупаемости капиталовложений.
Руководство к EN606
