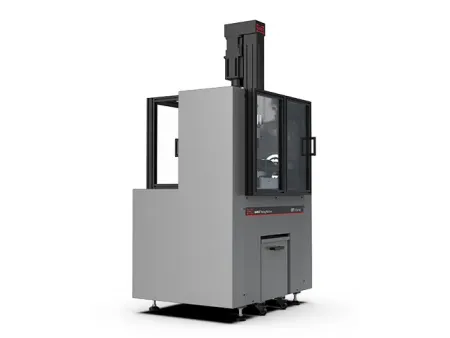

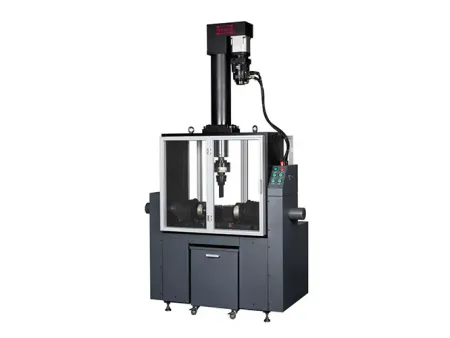

Машина для испытаний листового металла на изгиб
Запрос цены
Запросить расценки
Серия EBT-A (20-100 кН)
Пресс для испытаний листового металла на изгиб специально разработан для оценки прочности при изгибе металлических листов. Поддерживает испытания на трехточечный изгиб и сплющивание (раздавливание) с возможностью регистрации в реальном времени усилия, угла изгиба и других ключевых параметров для детального анализа пластичности материала.
Стандарты
GB/T 15825.5-2008, GB/T 232-2010, ISO 7438-2005, VDA 238-100
Особенности
- Основная рама имеет вертикальную конструкцию. Сервоэлектрический цилиндр верхнего расположения соединен с тензодатчиком спицевого типа, обеспечивая высокую точность измерений, отличную линейность и устойчивость к боковым нагрузкам.
- Горизонтальные опорные ролики позиционируются с помощью шарико-винтовой передачи с серводвигателем, что позволяет автоматически и точно регулировать расстояние между опорами в соответствии с размером образца и требованиями испытаний.
- Оснащена серводвигателем и контроллером Yaskawa с широким диапазоном напряжений питания и минимальными требованиями к техническому обслуживанию.
- Зубчатая ременная передача с дугообразным профилем зубьев обеспечивает передачу без люфта, точное соотношение скоростей, долговременную стабильность работы и не требует обслуживания.
Технические характеристики
| Модель | | | |
| Макс. вертикальная нагрузка, кН | 20 | 50 | 100 |
| Макс. горизонтальная нагрузка, кН | 20 | 50 | 100 |
| Диапазон измерения нагрузки | 1%-100% от полной шкалы | 1%-100% от полной шкалы | |
| Погрешность измерения нагрузки | 0.5% от показания | 0.5% от показания | |
| Разрешение по нагрузке | 1/500 000 от полной шкалы | 1/500 000 от полной шкалы | |
| Разрешение по положению, мкм | 0.3 | 0.3 | |
| Макс. скорость перемещения поршня по вертикали, мм/мин | 0.01-200 | 0.01-200 | |
| Макс. вертикальный ход поршня, мм | 150 | 200 | |
| Скорость перемещения горизонтальных опор, мм/мин | 0.01-50 | 0.01-100 | |
| Расстояние между опорными роликами, мм | 1-50 | 1-100 | |
| Диаметр опорного ролика, мм | ⌀20×70, ⌀30×70 | ⌀20×70, ⌀30×70 | |
| Диаметр оправки (пуансона) | R0.8, R1.0, R1.1, R1.2, R1.3, R1.4, R1.5, R1.6, R1.8, R2.0, R2.5, R2.8, R3.0, R3.2, R3.6, R4.0, R4.4, R4.8 (опционально) | ||
| Толщина штампа/диаметр оправки для U-образного изгиба | 2.0, 2.2, 2.4, 2.6, 2.8, 3.0, 3.2, 3.6, 4.0, 5.0, 5.6, 6.0, 6.4, 7.2, 8.0, 8.8, 9.6 (опционально) | ||
| Размер образца, мм | 0.5-4 | 0.5-4 | |
| Габариты (Ш×Д×В), мм | 950×680×1720 | 1270×700×2174 | |
| Электропитание | 2 кВт (220В перем. тока, 50Гц, однофазное) | 2 кВт (220В перем. тока, 50Гц, однофазное) | |
| Вес, кг | 750 | 1350 | |
