Машина для сборки решёток из гофрокартона

Машина для сборки решёток из гофрокартона
Машина для сборки решёток из гофрокартона
Машина для сборки решёток из гофрокартона
Машина для сборки решёток из гофрокартона
Запрос цены

Данная модель высекательного станка используется для высекания различных видов пазов из гофрокартона, которые затем заполняются специальными перегородками. Станок оснащён шестью рабочими осями для одновременного формирования пазов и приспособлением для очистки от ненужных отходов от картона, образующихся в процессе производства.

Основные части

Наименование Количество Примечание
1 Устройство автоматической вставки картона 1 шт. Картон : двухсторонний, с поперечной сборкой
2 Устройство для перемещения картона 1 шт .
3 Пневматическая система 1 шт . Воздушный компрессор
4 Электрооборудование 1 шт . ПЛК , сервосистема

Внутренние картонные перегородки поступают с высекального станка в машину для сборки решёток из гофрокартона для полной комплектации решетки и последующей вставки её в гофрокороба.

Модель Габаритные размеры (м) Мощность ( кВт )
KSJ 450-2S 5*1.8*1.8 8.0
KSJ 450-3S 6.2*2.0*1.8 8.0
KSJ 450-2D 5*1.8*1.9 9.0
KSJ 450-3D 6.2*2.0*1.9 9.0

Расчётная скорость: 40-60шт/мин
Воздушное давление: 0.6-1.0 мПа
Напряжение: 380В 50Гц 3фаза 4линия
Напрвление рабочего процесса машины: по желанию клиента

Технические параметры
Наименование Единица измерения Данные

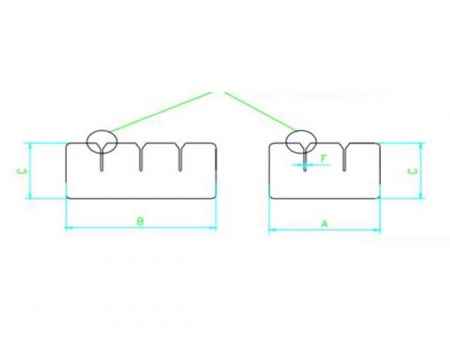

Поперечная ширина картонной перегородки А мм Модель KSJ 450-2
120-700 Одинарный
120-320 Двойной
Модель KSJ 450-3
120-900 Одинарный
120-420 Двойной
Поперечная длина картонной перегородки В мм 120-450
Высота решетки C мм 80-300
Расстояние между картонными перегородками D мм 20-250
Поперечное расстояние между картонными перегородками D мм Модель KSJ 450-2
50-115 2 двойной
50-230 2 одинарный
50-250 4 одинарный
Модель KSJ 450-3
50-110 3 двойной
50-225 3 одинарный
50-128 6 одинарный
Ширина пазов мм > толщина картона
Толщина картона мм 1.5-8mm

Customer prepare parts list:
1.Воздушный компрессор 1 шт.
Кол-во вытеснённого газа >0.72м2/мин. Давление смещения рабочего газа >=1.25мПа
2. Блок питания, электропровод
3. Пневматический провод питания
4. Смазочный материал

Наладка машины:
1. Бумага >= B
2. Вода 11% -1%
3. Обклеечная бумага >105г/м2
4. Гильзовая бумага >105г/м2
5. Гофрированный картон >105г/м2
6. Картонная решётка с коническим соединением
