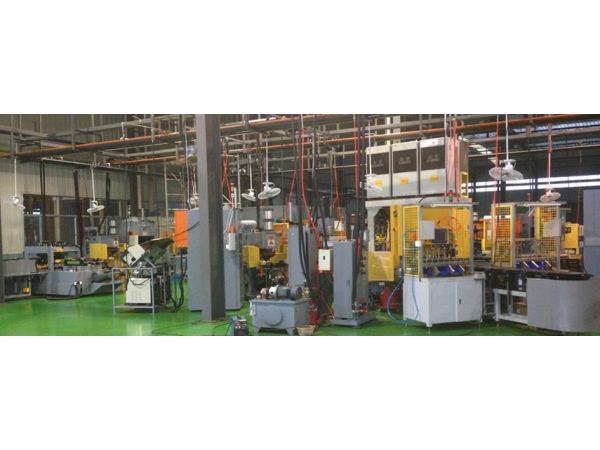

Автоматическая линия сборки амортизаторов

Автоматическая линия сборки амортизаторов
Автоматическая линия сборки амортизаторов
Автоматическая линия сборки амортизаторов
Автоматическая линия сборки амортизаторов
Автоматическая линия сборки амортизаторов
Автоматическая линия сборки амортизаторов
Автоматическая линия сборки амортизаторов
Автоматическая линия сборки амортизаторов
Автоматическая линия сборки амортизаторов
Автоматическая линия сборки амортизаторов
Автоматическая линия сборки амортизаторов
Автоматическая линия сборки амортизаторов
Автоматическая линия сборки амортизаторов
Автоматическая линия сборки амортизаторов
Автоматическая линия сборки амортизаторов
Запрос цены
1) Полуавтоматическая линия для ударной сварки и сборки
A) Сварочный агрегат 1, включающий следующее оборудование и роботизированный манипулятор
Наименование Количество
Автоподатчик трубок 1
Поворотный стол на 90 ° 1
Гидравлический пресс для сборки кронштейна 1
Машина для точечной сварки CO2 (одна горелка) 1
Гидравлический пресс для сборки нижней крышки 1
Устройство автоматической подачи с торцевой крышкой (вибрационная пластина) 1
Загрузка/разгрузка роботизированной руки (2 рабочие станции) 1
4 рабочие станции (от одной линии до двух линий) 1
Машина для сварки торцевых крышек 2
Поворотный стол на 180 ° 1
Сварочный аппарат верхнего кронштейна 2
Конвейер 1
Загрузка/разгрузка роботизированной руки (4 рабочие станции) 1
B) Сварочно-монтажный блок 2, включая следующее оборудование и роботизированные манипуляторы
Наименование Количество
Точечная сварка пружинной пластины 1
Сварка пружинных пластин и кронштейнов 1
Машина для удаления накипи (автоматическая) 1
Роботизированная рука с автоматической разгрузкой для пружинной пластины 1
C) Полностью автоматическое измельчение, охлаждение, формование, штамповка, выгрузка сварочного шлака и многое другое, включая следующее оборудование и роботизированные манипуляторы
Конвейер 1
Машина для удаления накипи (автоматическая) 1
Система охлаждения заготовки 1
Проверка открытия кронштейна перед формованием 1
Разгрузка роботизированной руки для неквалифицированных продуктов 1
Транспортная система 1
Машина для формовки кронштейнов 1
Двунаправленный пробивной пресс для кронштейнов 1
Загрузка и разгрузка манипулятора для пробивного пресса 1
Конвейерная система 1
D) Роботизированная сварочная станция:
Пункт Количество
Роботизированный сварочный аппарат со стабилизированным стержнем 2
Конвейерная система 1
E) Рельефная сварка сигнальных кронштейнов и очистка после сварки и после испытания на герметичность
Пункт Количество
Проекционная сварка проушин A, B 2
Конвейерная система 1
Машина для испытания на герметичность с двумя рабочими станциями (жидкостного типа) 1
Стол для осмотра 1

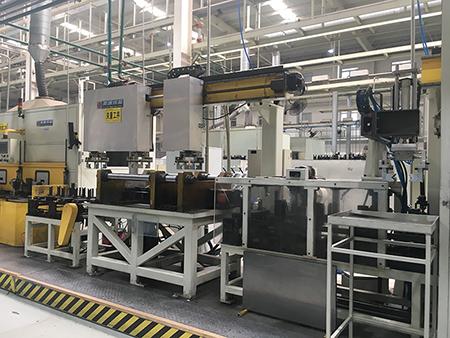

2) Автоматическая линия по сварке и сборке амортизаторов

Производство заднего амортизатора включает в себя: загрузку трубы, загрузку торцевой крышки, пресс для сборки торцевой крышки, сварку швов торцевой крышки, загрузку подъемного кольца, сварку с выступом подъемного кольца, сварку MIG торцевой крышки, автоматическую разгрузку, испытание на герметичность и многое другое.

Наименование Количество
Система транспортировки серво-балки 1
Система перемещения вверх и вниз роботизированной руки 1
Роботизированный коготь 5
Машина для загрузки труб 1
Роботизированная рука с загрузкой торцевой крышки 1
Пресс для сборки торцевой крышки 1
Машина для сварки швов торцевых заглушек 1
Роботизированная рука с подъемным кольцом 1
Сварочный аппарат с подъёмным кольцом 1
Сварочный аппарат MIG для торцевых крышек 1
Машина для проверки герметичности 1
3). Амортизатор, сварочные и монтажные машины
3.1)Проекционная сварка
3.1.1)Проекционная сварка для опоры и нижней фиксации
    Технические характеристики
  • Емкость: цилиндр 2 тонны
  • Вертикальный ход: 160 мм
  • Глубина горла: 350 мм
  • Сварочные пятна: 12 выступов
  • Мощность: 300 кВА
  • Управление сваркой MIYACHI
  • Призматическая система, гарантирующая движение и выравнивание верхней головки во время обработки
  • Контроль качества сварки с красным ящиком.
3.1.2)Сварка с выступом для поршневого штока, подъемных колец, нержавеющего кожуха и др.
    Технические характеристики
  • Грузоподъемность: 2 тонны с тандемным цилиндром
  • Вертикальный ход: 120 мм
  • Глубина горла: 350 мм
  • Дневной свет: 300 мм
  • Мощность: 200 кВА
  • Управление сваркой MIYACHI
  • Предустановка параметров сварки
  • Призматическая система для обеспечения движения и выравнивания верхней головки во время обработки (движение вверх и вниз)
  • Контроль качества сварки с красным ящиком.
3.1.3)Проекционная сварка опорных кронштейнов топливного бака
    Технические характеристики
  • Вместимость: 2 тонны с тандемным цилиндром
  • Вертикальный ход: 120 мм
  • Мощность: 200 кВА
  • Управление сваркой MIYACHI
  • Предустановка параметров сварки
  • Призматическая система для обеспечения движения и выравнивания верхней головки во время обработки (движение вверх и вниз)
  • Контроль качества сварки с красным ящиком.
3.1.4)Горизонтальная проекционная сварка поршневых штоков
    Технические характеристики
  • Емкость: цилиндр 1,5 тонны
  • Горизонтальный ход: 120 мм
  • Мощность: 200 кВА
  • Управление сваркой MIYACHI
  • Предустановка параметров сварки
  • Призматическая система для обеспечения движения и выравнивания верхней головки во время обработки (движение вверх и вниз)
  • Контроль качества сварки с красной коробкой
3.2)Точечная сварка
3.2.1)Точечная сварка и испытательное усилие для штока поршня, распорного кольца
    Технические характеристики
  • Емкость: цилиндр 600 кг
  • Вертикальный ход: 100 мм
  • Мощность: 100 кВА
  • Управление сваркой MIYACHI
  • Предустановка параметров сварки
  • Контроль качества сварки с красной коробкой
3.2.2)4-точечная сварка поршневого штока и распорного кольца
    Технические характеристики
  • Емкость: цилиндр 600 кг
  • Вертикальный ход: 100 мм
  • Мощность: 2X100 кВА
  • Управление сваркой MIYACHI
  • Предустановка параметров сварки
  • После точечной сварки проверьте силу кольца
  • Контроль качества сварки с красной коробкой
3.3)Сварка швов
3.3.1)Сварка верхнего сварного шва
    Технические характеристики
  • Номинальная мощность: 200 кВА
  • Сила электрода: 3900 кН
  • Диаметр амортизатора: 30—80 мм.
  • Длина амортизатора: 100—500 мм
  • Вертикальное зажимное усилие: 6000 кН
  • Управление сваркой MIYACHI
  • Головка шовного электрода с контакторами Ag (99,99%)
  • Контроль качества сварки с красной коробкой
3.3.2)Полуавтоматический сварочный аппарат для верхнего шва
    Технические характеристики
  • Номинальная мощность: 200 кВА
  • Сила электрода: 3900 кН
  • Диаметр амортизатора: 30—80 мм.
  • Длина амортизатора: 100—500 мм
  • Вертикальное зажимное усилие: 6000 кН
  • Шесть индексный стол с позицией загрузки и разгрузки
  • MIYACHI Сварочный контроль
  • Электродная головка с контакторами Ag (99,99%)
  • Контроль качества сварки с красной коробкой
3.3.3)Полуавтоматический сварочный аппарат нижнего шва
    Технические характеристики
  • Номинальная мощность: 200 кВА
  • Сила электрода: 3900 кН
  • Диаметр амортизатора: 30—80 мм.
  • Длина амортизатора: 100—500 мм
  • Вертикальное зажимное усилие: 6000 кН
  • Шесть индексный стол с позицией загрузки и разгрузки
  • Управление сваркой MIYACHI
  • Электродная головка с контакторами Ag (99,99%)
  • Сварочный контроль качества с красной коробочкой
3.4)Сварочные аппараты MAG
3.4.1)Сварочный аппарат MAG с двумя горелками
    Технические характеристики
  • Газ: Смесь газа для процесса дуговой сварки: 83% Ar и 17% CO2.
  • Проволока: Диаметр проволоки: 1,0 или 1,2 мм.
  • Механизм подачи проволоки и сварочная мощность - Panasonic или Lincoln
  • Горелка: Количество: 2
    Регулировка горелок: регулировка по трем осям (x, y и z)
    Сварочная горелка Panasonic / BINZEL
  • Поддержка горелки
    Прочная и точная конструкция
    Простая регулировка системы позиционирования горелок
  • Коробка передач
    Защищенный сферический ролик для скольжения
    Пропорциональный клапан для управления перемещением рабочего стола
  • Программа
    Программа счетчиков запчастей;
    Программа счетчиков запчастей
    Программа для оповещения оператора о чистке и замене резака.
    Программа Red Switch для оповещения о любых сбоях при сварке, сигнализация
    Инструменты: инструменты будут предоставлены поставщиком.
    Предусмотрены 2 больших боковых окна и двери для удобного доступа оператора
3.4.2)Сварочный аппарат MAG с одной горелкой
3.5)Отжим
3.5.1)Заполнение газом и отжим
Регулировка головы вверх 300 мм
Усилие закрывания формовки макс. 12000 фунтов
Скорость верхнего вала 180 об/мин
Загрузка и разгрузка вручную
Суммарная мощность 15кВт
Габаритные размеры станка 1800x110x2300 мм
Вес машины 3600 кг
ПЛК SIEMENS

Заполнение газом и закручивание одновременно
Нижняя базовая скорость подъема регулируется сервоклапаном.
Закрывающая нагрузка, обороты и сила газа контролируются и отображаются на экране

3.5.2)Доводчик заднего амортизатора
Регулировка головы вверх 80 мм
Макс. сила закрывания формовки 6000 фунтов
Скорость верхнего вала 500 об/мин
Суммарная мощность 15 кВт
Диаметр 40-60 мм
Толщина 2мм
Длина 300-940 мм
Время цикла 7 секунд
Габаритные размеры станка 1500x130x2300 мм
Вес машины 2600 кг
3.6)Гидравлический пресс
  • 3.6.1) Сборочный пресс
  • 3.6.2)Машина для формовки
3.7)Автоматический многоголовочный сверлильный станок
Общий ход 80 мм
Режущий ход 0-30 мм
Скорость отжима 2600 об/мин при 50 Гц
Суммарная мощность 3,3 кВт
Макс. диаметр сверления отверстия (стали) 3,5 мм
Макс. количество бит 8
Время цикла 3 секунды
Загрузка и разгрузка Автоматический
Габаритные размеры станка 2510 * 2050 * 2300
Вес машины 3600 кг
