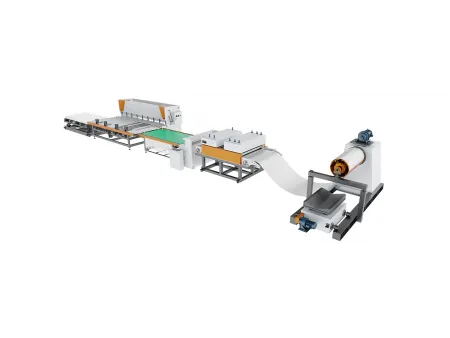

Автоматический листоправильный станок c декойлер
Запрос цены
NCM-1300
Выравниватель рулонного металла, используемый в производственной линии дверных панелей
Автоматический листоправлильный станок с декойлер NCM-1300 использует полностью автоматизированную гидравлическую передовую технологию обработки, что обеспечивает обработку листового металла при помощи технологии выпрямления и выравнивания валами (роликами). Максимальная скорость размотки может достигать 15 м /мин, что эффективно предотвращает человеческие ошибки и помогает экономить на затратах.
Применение
- Защитные двери
- Противопожарные двери
- Медицинские двери
- Двери для чистых помещений
Технические характеристики
Толщина материал | 0.2-1.8 мм (настраиваемая) |
Ширина материала | 200-600 мм (настраиваемая) |
Точность длины резки | ±0.5 |
Точность выравнивания | ±1 |
Скорость производства | 10-15 м/мин |
Мощность | 25 кВт |
Особенности
- Полностью автоматизированная работа, возможность удаленного управления.
- Все процессы производятся одним устройством без необходимости в дополнительном пространстве, что сокращает время простоя.
- Система ПЛК с точность контролирует длину и ширину, что предотвращает ошибки параметров размера из-за человеческого фактора.
Производственный процесс
- Гидравлический разматыватель с загрузочным устройством 10Т
- Дефлектор (направляющее устройство)
- Механизм выравнивания (листоправильное устройство)
- Гидравлическая установка для резки
- Ленточный конвейер
- Барабанный конвейер поперечный транспортер Правильно-трезной станок
- Разгрузочный стол для материала
Детали
-
Гидравлический разматыватель с загрузочным устройством 10Т
Максимальная мощность загрузки может достигать 10 тонн.
Разматыватель оснащен гидравлическим замком и пряжкой для предотвращения соскальзывания рулона.
Загрузочное устройство и рычаг для зажима катушки предлагаются дополнительно при необходимости. -
Гидравлическая установка для резки
Нож для резки имеет дизайн с наклонным краем, что сокращает сопротивляемость к резке.
Гидравлический пресс используется для резки, обеспечивая силу пробивки, гладкую резку поверхностей без заусенцов, а также обеспечивая высокую скорость и низкий уровень шума. -
Разгрузочный стол
Разгрузочный стол предназначается для автоматического принятия материалов после этапа резки, облегчая выгрузку готовой дверной коробки.
Разгрузочный стол оснащен механизмом регулирования высотой для управления высотой при необходимости. -
Боковой конвейер push-типа.
1. Система контроля ПЛК обеспечивает точное управление размерами резки.
2. Автоматическая транспортировка не требует ручного вмешательства. -
Гидравлический правильно-отрезной станок
1.При необходимости дополнительно можно выбрать ножницы с поворотной балкой или гидравлически гильотинные ножницы.
2.Система контроля ПЛК обеспечивает точное управление размерами резки без необходимости ручного вмешательства. -
Разгрузочный стол для материала (опция)
Разработан для загрузки и разгрузки (вверх/вниз)
Возможность кастомизации оборудования под запрос. -
Механизм выравнивания (листоправильное устройство)
Корпус главной установки сварен при помощи квадратных стальных труб, а выравнивающая часть изготовлена из крупной стальной плиты Q235 и обработана фрезерным станком с портальной рамой и ЧПУ.
Механизм использует 19 выравнивающих роликов, 9 из которых установлены на верхней части и 10 на нижней, которые при необходимости могут быть отрегулированы вверх и вниз, а также подходит для рулонов различной толщины.
Добавлена стальная плита толщиной 12 мм между выравнивающей частью и корпусом нижней части, а 25 мм плита добавлена между режущим блоком и нижней частью.
Вертикальный редуктор (комбинация двигатель/редуктор) добавлена для управления конструкцией зубчатой передачи. Это обеспечивает стабильную выходную мощность и сокращает занимаемую площадь.
