Система рельсовых скреплений NY-GN

Запрос цены

О нас: http://railfasteners.ru/2-10-ny-gn-rail-fastening-system.html

Система рельсовых скреплений NY-GN специально разработана для железнодорожных проектов в Мексике и Северной Америке и идеально подходит для фиксации рельсов типа 115RE на бетонных шпалах.

Эластичные системы рельсовых скреплений широко применяются в железнодорожных сетях по всему миру, особенно в странах с высокоскоростными железными дорогами, где они играют ключевую роль в обеспечении стабильности и безопасности путей. Система NY-GN обеспечивает надёжную фиксацию рельсов, снижая риск аварий и повышая общую безопасность железнодорожного движения. Благодаря минимизации вибраций и снижению уровня шума, эта система скреплений повышает комфорт пассажиров и операционную эффективность, что делает её предпочтительным выбором для современных железнодорожных сетей.

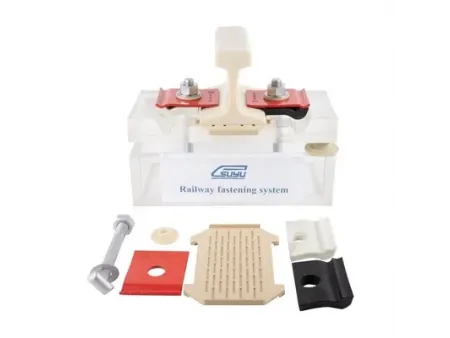

Компоненты для крепления рельсов

Полный комплект системы крепления NY-GN для каждой шпалы включает:

Технические характеристики

Деталь	Параметр	Характеристика	Примечание
NY-GN пружинная пластина	Тип	Толщина 5мм	Подходит для различных типов рельсов
	Материал	60Si2Mn	Химический состав (%): C: 0.56-0.64, Mn: 0.60-0.90, Si: 1.60-2.00, Cr: ≤0.35, P: ≤0.03, S: ≤0.03
	Покрытие	Обычная смазка, покраска красной краской или другое покрытие в соответствии с требованиями	По запросу
	Твердость	42-47HRC
	Стандарт	DIN17221, GB/T1222
NY-GN Изолятор No.6& No.8	Тип	Подходит для UIC54, 115RE рельс
	Материал	Нейлон 6 (PA6 30%GF)	Плотность: 1.39г/см³ Предел прочности на растяжение: 165МПа Удлинение: 3.5% Температура плавления: 226℃ Сопротивление изоляции: ≥1.9×1012Ω Содержание стекловолокна:30-35% Твердость: ≥114HRR
	Цвет	Черный, белый или по запросу
Рельсовая прокладка U-2	Тип	Подходит для рельсов UIC54, 115RE
	Материал	TPE (Термопластичный эластомер)	Плотность: 1.09г/см3 Предел прочности на растяжение: 4.23МПа Модуль упругости: 2.97МПа Температура плавления: 200-220℃ Твердость по Шору: ≥40D
	Покрытие	Натуральное
Нейлоновая прокладка	Тип	NY нейлоновая прокладка
	Материал	Нейлон 6 (PA6)	Плотность: 1.15г/см3 Предел прочности на растяжение: 66.3МПа Удлинение: 31.3% Температура плавления: 228℃ Сопротивление изоляции: ≥2.8×1012Ω Твердость: ≥114HRR
	Покрытие	Натуральное
SL Болт	Тип	7/8*186/201
	Материал	45#	Химический состав (%): C: 0.45, Mn: 0.65, Si: 0.25, P: 0.016, S: 0.001
	Покрытие	Обычная смазка, черная оксидная пленка, цинкование, горячее цинкование
	Твердость	8.8	Предел прочности на растяжение: ≥800МПа Предел текучести: ≥640МПа Удлинение: ≥12%
Гайка	Тип	7/8
	Материал	45#	Химический состав (%): C: 0.45, Mn: 0.65, Si: 0.25, P: 0.016, S: 0.001
	Покрытие	Обычная смазка, черная оксидная пленка, цинкование, горячее цинкование
	Твердость	8	HV295-353
Плоская шайба	Тип	50233
	Материал	Q235	Химический состав (%): C: 0.12-0.20, Mn: 0.30-0.70, Si: ≤0.3, P: ≤0.045, S: ≤0.045
	Покрытие	Обычная смазка, черная оксидная пленка, цинкование, горячее цинкование
	Твердость	HV200-300
