Интегрированная буровая установка с погружным пневмоударником, KT20S
Погружной буровой станок для открытых горных работ
KT20S - это буровая установка, спроектированная специально для предприятий, работающих в крупных открытых карьерах.
Буровая установка приводится в движение мощным двигателем, который активирует внутреннюю гидравлическую систему движения, и ее движение осуществляется за счет дизельного двигателя, в то время как сила бурения исходит от ее двигателя. Мощный двигатель приводит в действие внутреннюю гидравлическую систему перемещения, пневматическую головку высокого давления и пневматический молот DHT, благодаря чему она может эффективно бурить породы и изменять углы бурения.

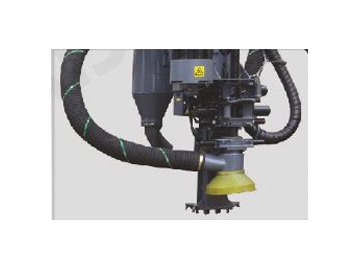

Буровая машина предусматривает два варианта сбора пыли - мокрый или сухой пылеуловитель.
Машина чрезвычайно проста в эксплуатации. Все ее компоненты расположены в открытом доступе, что позволяет легко проводить техническое обслуживание или ремонт.
| Модель | |
| Размеры во время работы | 10500×4400×9300мм |
| Габариты при транспортировке | 11100×3300×3400мм |
| Общий вес | 32000кг |
| Твердость породы | Ф=6-20 |
| Диаметр отверстия | ⌀135-254мм |
| Глубина сверления | 35м |
| Диаметр стержня | ⌀102/Ø14/Ø127/Ø146×5000мм |
| Погружной пневмоударник | К5, К6, К8 |
| Дорожный просвет | 480мм |
| Скорость перемещения | 2,2 км/ч |
| Преодолеваемый подъем | 25° |
| Суммарная мощность | 200кВт/250кВт/315кВт |
| Подача воздуха компрессора | 20/26/31м³/мин |
| Давление нагнетания компрессора | 350 фунтов на квадратный дюйм |
| Дизельный двигатель | КСБ3.9-С125-30 |
| Мощность и скорость вращения двигателя | 93кВт/2200/об/мин |
| Мотор | Y2-280-4 |
| Мощность и скорость вращения двигателя | 75кВт/1470 об/мин |
| Трактион | 175кН |
| Угол подъема стрелы | 42° |
| Угол наклона | 123° |
| Угол поворота | Слева: 42°, справа: 33° |
| Угол поворота стрелы | Слева: 20°, справа: 40° |
| Максимальная сила толчка | 65кН |
| Длина подачи | 5000мм |
| Расширение фида | 1200мм |
| Скорость вращения | 0-70р/мин |
| Максимальный крутящий момент | 6,1кН.м |
