Деревообрабатывающий станок для вырезания пазов на обоих краях деревянной панели

Мощность двигателя шпинделя5,5 кВт×2 шт.
Мощность двигателя пилы1,1 кВт
Мощность двигателя перемещения2,2 кВт
Вес оборудования2500 кг

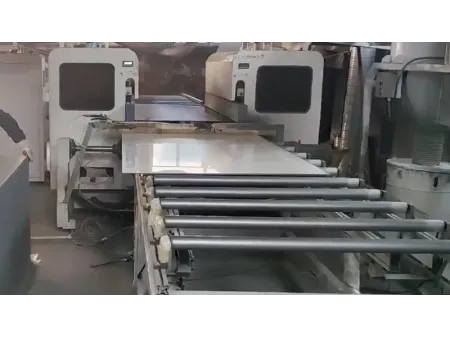

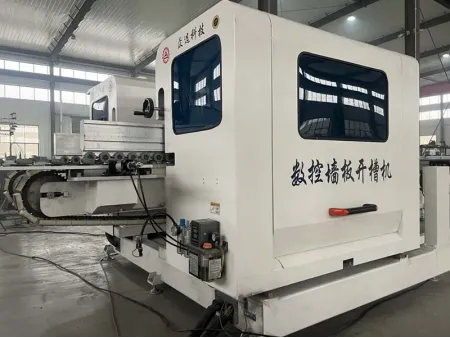

Двусторонний станок с ЧПУ для торцевого фрезерования стеновых панелей

Станки с ЧПУ для двусторонней обработки кромок деревянных изделий способны выполнять одновременное прецизионное фрезерование пазов на обеих продольных кромках стеновых панелей и композитных плит за один проход. Оснащенные шестью осями и тремя инструментальными станциями с каждой стороны, все узлы которых приводятся в действие серводвигателями для синхронизированной высокоточной работы, эти системы обеспечивают быструю и точную обработку пазов, что делает их идеальным решением для промышленной обработки деревянных панелей.

Применение

Идеально подходит для выполнения долбежных работ по различным материалам, включая:

Панели из углеродистых кристаллов
Панели из древесного шпона
Плиты из камнепластикового композита (SPC)
Алюминиево-пластиковые композитные панели
Различные многослойные композитные плиты

Технические параметры

Модель	ZX5860	ZX5861
Мощность двигателя шпинделя	5.5 кВт×2 шт	5.5 кВт×2 шт
Мощность двигателя пилы	1.1 кВт	1.1 кВт
Мощность двигателя резака	3.5 кВт×2 шт	2.2 кВт
Мощность серводвигателя (фиксированная ширина)	1.5 кВт	1.5 кВт
Мощность серводвигателя (резак)	0.75 кВт×8 шт	0.75 кВт×8 шт
Мощность двигателя перемещения	2.2 кВт	2.2 кВт
Размеры станка (Д×Ш×В)	3500×2300×1800	3000×2300×2400
Вес станка	2500 кг	2500 кг

Особенности

Рама кромкооблицовочного станка полностью сварена и подвергается термообработке в течение 24 часов для устранения внутренних напряжений, что гарантирует ее долговременную стабильность. В системе перемещения используются высокопрочные расширенные двойные линейные направляющие с точностью перемещения в пределах 0,03 мм. Кроме того, система подачи панелей оснащена установленным на столе цепным блочным конвейером, что значительно повышает стабильность транспортировки заготовки во время обработки
Станок оснащен сервоуправляемой регулировкой ширины и автоматической настройкой инструмента, предлагая полностью интегрированную систему ЧПУ для управления всеми процессами производства

Роботизированная система загрузки и разгрузки

Размеры станка (Д×Ш×В) 4400×2300×2500 мм
Вес оборудования 1500 кг
Мощность серводвигателя 0,75 кВт×2 (для линейного перемещения и захвата)
Частотно-регулируемый двигатель 1,1 кВт×1 (для регулировки скорости перемещения)
Скорость перемещения 5-50 м/мин (сервоуправляемая, регулируется с помощью сенсорного интерфейса)

Функции

Позиционирование и разделение: точное выравнивание и разделение каждой панели
Равномерная подача: равномерное, непрерывное перемещение панелей вперед на следующий этап обработки

Примеры изготавливаемых изделий
