Вакуумный ленточный фильтр BETTER EPT обладает всеми характеристиками для эффективного отделения твердых частиц от жидкости, фильтрования и удаления влаги. Вакуумный ленточный фильтр широко применяется в горнодобывающей, металлургической, фармацевтической, нефтяной, угольной, бумажной, электроэнергетической и экологической отраслях.

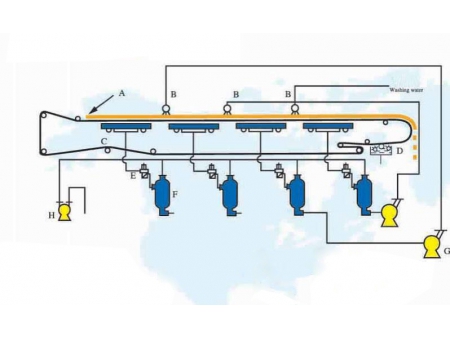

- А. Подача
- Б. Промывка
- C. Направляющий вал
- D. Устройство мойки фильтровальной ткани
- E. Переключающий вентиль
- F. Отделитель жидкости
- G. Насос для подачи оборотной воды
- H. Вакуумный насос
Принцип работы заключается в том, что шламообразная смесь горизонтально размещается на фильтроткани или фильтрующей сетке и под действием силы тяжести шламообразной смеси и вакуумным водопоглощением вакуумный ленточный фильтр эффективно отделяет твердые.
| Модель | Площадь фильтра (м2) | Расчётная длина фильтра (мм) | Мощность главного двигателя (кВт) | Расход вакуума (м3 / мин) | Мощность (кВт) |
| 400 | 1.0 | 2500 | 3 | 2 | 1.1 |
| 630 | 5.0 | 7900 | 3 | 15 | 30 |
| 6.3 | 10000 | 3 | 15 | 30 | |
| 1300 | 7.3 | 5600 | 5.5 | 15 | 30 |
| 9.1 | 7000 | 5.5 | 20 | 37 | |
| 10.9 | 8400 | 5.5 | 20 | 37 | |
| 15.0 | 11200 | 5.5 | 20 | 37 | |
| 18.2 | 14000 | 7.5 | 30 | 45 | |
| 20.0 | 15400 | 7.5 | 30 | 45 | |
| 1800 | 20.0 | 11200 | 7.5 | 30 | 45 |
| 25.0 | 14000 | 11 | 42 | 55 | |
| 30.0 | 16800 | 11 | 42 | 55 | |
| 2000 | 20.0 | 10000 | 11 | 42 | 55 |
| 25.0 | 12500 | 11 | 42 | 55 | |
| 29.0 | 14000 | 11 | 42 | 55 | |
| 33.6 | 16800 | 11 | 66 | 55 | |
| 39.2 | 19600 | 15 | 66 | 75 | |
| 2500 | 25.0 | 10000 | 11 | 30 | 55 |
| 30.0 | 12000 | 11 | 42 | 55 | |
| 35.0 | 14000 | 15 | 42 | 75 | |
| 42.0 | 16800 | 22 | 86 | 110 | |
| 49.0 | 19600 | 22 | 86 | 110 | |
| 56.0 | 22400 | 30 | 97 | 160 | |
| 3150 | 61.7 | 19600 | 30 | 100 | по запросу |
| 70.6 | 22400 | 30 | 123 | по запросу | |
| 79.4 | 25200 | 30 | 141 | по запросу |

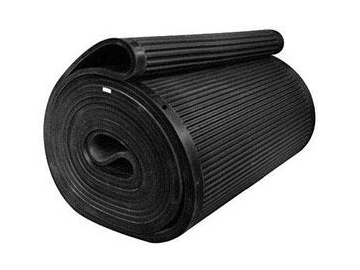

Резиновая лента
В качестве исходного материала резиновая лента использует кислотнощелочную резину. Высокопрочный сердечник обеспечивает длительный срок службы при непрерывной очистке. Резиновая лента обладает такими преимуществами как формоустойчивость, коррозиестойкость и длительный эксплуатационный срок.

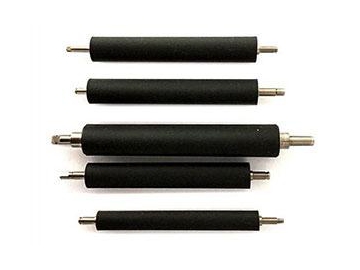

- Валик

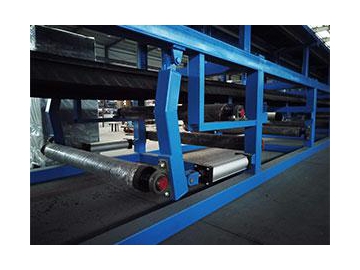

- Система регулирования натяжения
- При прохождении субстанций через зону осаждения более крупные твёрдые частицы скапливаются в придонном слое, а более мелкие - в верхнем слое, обеспечивая соответствующую структуру отфильтрованного осадка и меньшую проницаемость фильтрата. Таким образом, выполняется быстрая и эффективная фильтрация.
- Благодаря произвольной регулировке толщины фильтровального осадка, серий противоточной промывки, степени вакуума и скорости сетки обеспечивается эффективная фильтрация.
- В процессе фильтрации с помощью многоступенчатой параллельной и противоточной промывки,осуществляется тщательная промывка, а маточный и промывной растворы могут собираться и повторно использоваться в соответствии с установленными требованиями.
- Система контроля вакуумного ленточного фильтрам применяет технологию DCS, которой можно автоматически управлять на месте и дистанционно.
