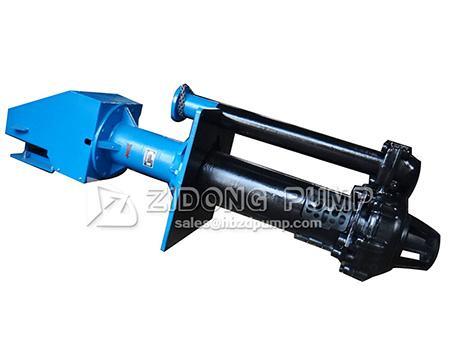

Вертикальный погружной насос серии ZP/ZPR
- Объемная скорость потока: 17-1267м3/ч
- Напор: 4-40м
- Мощность: 15-200кВт
- Скорость вращения: 350-2200об/мин
- Диаметр отверстия: DN40-DN300мм
- Рабочая температура: ≤110℃
- Материал проточной части: высокохромистый износостойкий сплав или резина
- Конструкция: вертикальный, консольный, одинарный корпус насоса, одноступенчатый, одностороннее всасывание
Вертикальные центробежные насосы серии ZP/ZPR могут функционировать после проникновения в шламовую яму. Корпус насоса и всасывающее отверстие оснащены фильтрующей сеткой для предотвращения попадания крупных частиц. Насосы данной серии используются при перекачивании коррозийного, абразивного и высококонцентрированного шлама.
Вал, корпус, рабочее колесо, бронедиск, фильтрующая сетка и другие части проточной части вертикального насоса серии ZPR оснащены подкладкой из антикорозийной резины, что делает их пригодными для перекачивания шлама без острых углов при высококоррозийных условиях.
Во время эксплуатации все части насоса, кроме электропривода, погружаются в воду. На сегодняшний день вертикальные центробежные насосы данной серии широко применяются в нефтехимической и целлюлозно-бумажной промышленности, а также для химических удобрений, энергетических установок, установок для мокрого обогащения угля и др.

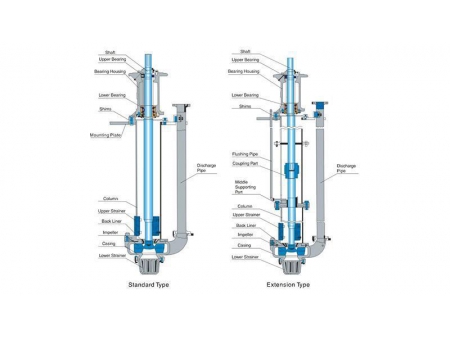

Устройство Характеристики- Нет необходимости в уплотнении вала и уплотняющей жидкости, даже в условиях недостаточного объема всасывания данные насосы будут функционировать нормально.
- В зависимости от уровня жидкости в шламовой яме можно выбрать необходимую длину вала привода или всасывающей трубы.
- Виды приводов включают в себя BD и DC, то есть ременный и прямой привод.
- Глубина погружения может быть изменена по требованию клиента в пределах стандартных размеров.
Таблица выбора моделей (показатели чистой воды)
Примечание: ниже приведены стандартные параметры, другие модели могут быть изготовлены на заказ.
Серия | Макс. мощность (кВт) | Материал подкладки | Материал рабочего колеса | Объемная скорость потока (м3/ч) | Объемная скорость потока (I/S) | Напор (м) | Скорость вращения (об/мин) | Макс. эффективность (η%) | Inquiry |
ZP-40PV | 15 | Металл | Металл или резина | 19.44~43.2 | 5.4~12 | 4.5~28.5 | 1000~2200 | 40 | |
ZPR-40PV | 15 | Резина | Резина | 17.28~39.6 | 4.8~11 | 4~26 | 1000~2200 | 40 | |
ZP-65QV | 30 | Металл | Резина | 23.4~111 | 6.5~30.8 | 5~29.5 | 700~1500 | 50 | |
ZP-65QV | 30 | Металл | Резина | 19.8~93.06 | 5.5~25.85 | 5~29.5 | 700~1500 | 58 | |
ZPR-65QV | 30 | Резина | Резина | 22.5~105 | 6.25~29.15 | 5.5~31.5 | 700~1500 | 51 | |
ZP-65QV | 30 | Резина | Резина | 22.5~105 | 6.25~29.15 | 5.5~31.5 | 700~1500 | 35 | |
ZP-100RV | 75 | Металл | Резина | 56.7~221.76 | 15.75~61.9 | 4.5~34.5 | 500~1200 | 56 | |
ZP-100RV | 75 | Резина | Резина | 64.8~285 | 18~79.2 | 7.5~36 | 600~1200 | 62 | |
ZP-100RV | 75 | Металл | Металл | 54~237.6 | 15~66 | 6~30 | 600~1200 | 40 | |
ZPR-100RV | 75 | Металл | Металл | 54~289 | 15~80.3 | 5~35 | 500~1200 | 56 | |
ZP-150SV | 110 | Металл | Резина | 108~479.16 | 30~133.1 | 8.5~40 | 500~1000 | 52 | |
ZP-200SV | 110 | Металл | Резина | 108~479.16 | 30~133.1 | 8.5~40 | 400~850 | 64 | |
ZP-250TV | 200 | Металл | Металл или резина | 261~1089 | 72.5~302.5 | 7.5~33.5 | 400~750 | 60 | |
ZP-300TV | 200 | Металл | Металл или резина | 261~1089 | 72.5~302.5 | 7.5~33.5 | 350~700 | 50 |
