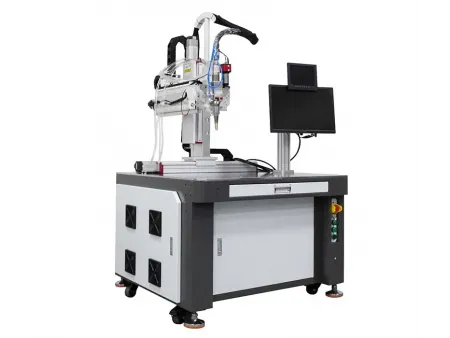

Автоматическая оптоволоконная лазерная сварочная установка

Автоматическая оптоволоконная лазерная сварочная установка
Автоматическая оптоволоконная лазерная сварочная установка
Автоматическая оптоволоконная лазерная сварочная установка
Запрос цены
  • Длина волны лазера 1064 нм
  • Скорость сварки 0-20 м/мин (интеллектуальная регулировка)
  • Способ охлаждения Водяное охлаждение
  • Вес машины 360 кг

Автоматический волоконный лазерный сварочный аппарат (платформенного типа) специально разработан для крупносерийного производства и обладает такими преимуществами, как полная автоматизация всех процессов, высокая стабильность и точность сварки на миллиметровом уровне. В нашем аппарате для лазерной сварки используется высокомощный волоконный лазер с диаметром пятна ≤0,1 мм и точно контролируемым тепловложением (колебания <2%), что позволяет выполнять высокоскоростную бесшовную сварку нержавеющей стали, алюминиевых и титановых сплавов, достигая прочности сварного шва более 95% с гладкой, свободной от окисления поверхностью. Данное лазерное оборудование интегрирует интеллектуальную платформу перемещения и систему позиционирования CCD, поддерживая оффлайн-программирование и коррекцию в реальном времени с повторяемостью позиционирования ±0,02 мм, что делает его идеальным для прецизионной сварки автомобильных компонентов, аккумуляторных ящиков и электроники класса 3C. Благодаря модульной конструкции (общая занимаемая площадь <5 м²) аппарат легко интегрируется в производственные линии, обеспечивая производительность свыше 3000 изделий в день с уровнем выхода ≥99,5%, что делает его оптимальным решением для повышения качества и эффективности производства.

Применение

Cварка нержавеющей стали, алюминиевых сплавов, меди, латуни, оцинкованного листа, никелированных деталей и разнородных металлов, таких как медно-алюминиевые композиты, гибридные конструкции из стали и алюминия и т.д.

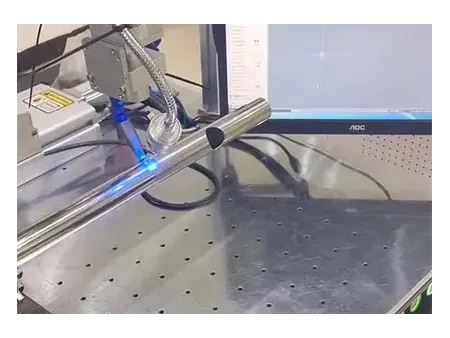

  • Лазерная сварка круглых труб из нержавеющей стали

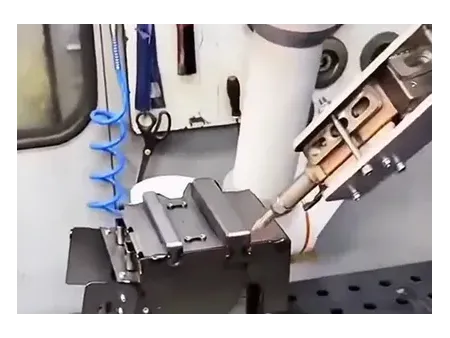

  • Лазерная сварка сложных металлических деталей
  • Лазерная сварка листового металла
  • Технические параметры
  • Конфигурация
  • Частые вопросы
  • Почему HiSpeed Laser
  • Оставить заявку
Технические параметры
  • Тип лазера Волоконный лазер
  • Длина волны лазера 1064 нм
  • Мощность лазера 1500Вт, 2000Вт, 3000Вт
  • Толщина сварки 0,1-6 мм (нержавеющая сталь/алюминиевый сплав)
  • Размер лазерного пятна 0,1-5 мм
  • Наведение и позиционирование CCD-камера и красный индикатор
  • Скорость сварки 0-20 м/мин (интеллектуальная регулировка)
  • Длина кабеля волокна 10 м
  • Перемещение по осям X/Y/Z 500/300/3000 мм
  • Размер рабочего стола 1300×1000 мм
  • Источник питания 220В/50Гц±10%, общая мощность ≤3 кВт
  • Способ охлаждения Водяное охлаждение
  • Размеры машины 1000×950×1720 мм(чиллер 450×590×780 мм)
  • Размер упаковки 1750×1050×1800 мм
  • Вес машины 360 кг
  • Вес упаковки 400 кг
Рекомендуемая мощность лазера
  • Лазер мощностью 1000ВтТолщина сварки ≤2 мм (зависит от материала)
  • Лазер мощностью 1500ВтТолщина сварки ≤3 мм (зависит от материала)
  • Лазер мощностью 2000ВтТолщина сварки ≤5 мм (зависит от материала)
Конфигурация

Волоконный лазерный источник
Мы комплектуем оборудование лазерными источниками ведущих отечественных и международных брендов, включая Raycus, JPT, MAX, SUPER и IPG, отличающиеся высокой эффективностью преобразования накачки, низким энергопотреблением и превосходным качеством луча.

Платформа для точного перемещения по трем осям
Лазерный станок оборудован серводвигателями Yaskawa/Hiwin и шарико-винтовыми передачами, поддерживая повторяемость позиционирования ±0,01 мм и скорость холостого хода до 500 мм/с. Оборудование поддерживает выполнение сложных траекторий сварки, включая создание спиральных и криволинейных швов.

Система позиционирования с камерой CCD
Мегапиксельная камера в сочетании с точнми алгоритмами обработки изображений поддерживает динамическое позиционирование со скоростью движения 2 м/с и погрешностью ≤0,01 мм, решая проблемы эффективности традиционного статического позиционирования.

Сварочная головка с разъемом QBH
Сварочная головка оснащена сменными газовыми соплами (30°, 60°, 90°), что позволяет легко выполнять сварку в сложных позициях, включая глубокие полости и углы, гарантируя точное качество сварного соединения под любым углом.

Управляющее ПО
Наша оптоволоконная лазерная сварочная установка оснащена предустановленными сварочными параметрами, поддерживает оффлайн-программирование и мониторинг в реальном времени, а также позволяет импортировать файлы AutoCAD/DXF для мгновенного формирования сварочных траекторий, что позволяет новым операторам освоить работу всего за 1 час.

Защитные очки
Специально разработаны для работы с волоконными лазерами (с длиной волны 1064 нм, 1070-1100 нм) с оптической плотностью (OD) от OD4 до OD7 , что позволяет эффективно снижать лазерную энергию до уровня ниже безопасных пороговых значений. Они сочетают четкий обзор с безопасностью и снижают утомляемость глаз при работе.

Набор инструментов
Комплект инструментов поставляется бесплатно вместе с оборудованием, включая шестигранные ключи, медные сопла, защитные линзы и другие компоненты, упакованные отдельно для предотвращения повреждений при транспортировке, а также для удобства идентификации и повышения эффективности работы.

Медные насадки
Изготовлены из высокочистой красной меди или вольфрам-медного сплава с электропроводностью до 98% по стандарту IACS и температурой плавления 1083°C. Сопла устойчивы к высокотемпературному окислению при непрерывной сварке, что увеличивает срок их службы более чем на 30% по сравнению с обычными соплами из сплавов.

Защитные линзы
Изготовлены из кварца JGS1 или селенида цинка ZnSe с коэффициентом светопропускания ≥99,8% и порогом лазерного повреждения >15 Дж/см². Данные оптические элементы подходят для оборудования с мощностью лазера свыше 2000 Вт, минимизируя энергопотери, а двустороннее антибликовое покрытие снижает отражательную способность до уровня ниже 0,2%, предотвращая вторичное световое загрязнение.

Дымоуловитель

Водяной чиллер

  • Защитные линзы
  • Медные насадки
  • Сварочная проволока

Да, он поддерживает сварку различных металлов – стали, алюминия и меди.

Да, поддерживается нестандартная настройка для адаптации к производственным линиям клиентов.

Ежедневная очистка линз, еженедельная смазка направляющих, ежемесячная калибровка оптического пути и ежегодная замена ключевых компонентов для стабильной работы всего оборудования.

Мы обеспечиваем дистанционное профилактическое техническое обслуживание, снижая частоту отказов на 70%.

Да, данная машина для лазерной сварки обеспечивает высокоскоростную бесшовную сварку таких материалов, как нержавеющая сталь, алюминиевые и титановые сплавы, с прочностью сварного соединения более 95% и гладкой, свободной от оксиления поверхностью.

Данное сварочное оборудование имеет модульную конструкцию (общая занимаемая площадь <5 м²), что обеспечивает беспрепятственную интеграцию в интеллектуальные производственные линии. При суточной производительности одной машины свыше 3000 изделий и уровне выхода продукции ≥99,5% оно способно удовлетворять потребности крупносерийного производства и существенно повышать качество сварки.

Наше сварочное оборудование является полностью автоматизированным, обеспечивая повышенную точность на уровне миллиметра, что соответствует требованиям к обработке медицинских изделий. При суточной производительности свыше 3000 единиц оно полностью удовлетворяет потребности крупносерийного производства медицинских устройств.
