Буровая установка на гусеничном ходу среднего давления KG920A/B/D, KGH4

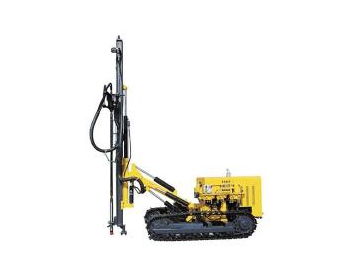

KG920AKG920BKGH4Буровая установка на гусеничном ходу среднего давления KG920 является усовершенствованной версией установки для бурения скальной породы KY125. Оптимизированы и усовершенствованы пневматическая и гидравлическая системы, компоненты буровой стрелы и ходовой части, благодаря чему установка может преодолевать уклоны в 30°. Кроме того скорость вращения может быть изменена от 0 до107 оборотов в минуту.
Ниже дано детальное сравнение буровых установок KG920 и KY125. Вы можете оценить преимущества гусеничной буровой установки модели KG920. Свяжитесь с нами, если вы заинтересованы в нашем оборудовании.
Преимущества модели KG920 над KY125| | KG920 | KY125 | Преимущества |
| Ходовая система | Двигатель и редуктор | Двигатель с шариковыми поршнями (прямое соединение) | Меньшее давление и более длительный срок службы двигателя |
| Рабочее давление | 11 МПа | 14-16 МПа | |
| Буровая штанга | Буровая штанга нового типа | | Одновременное бурение горизонтальных и вертикальных утверстий, бурение горизонтальных отверстий в нижней позиции |
| Пневматическая системаs | Воздушный клапан под давлением | Шаровой клапан | Более простое управление |
| Скорость вращения | 83 об./мин (дизельный двигатель 1700 об./мин) 107 об./мин (дизельный двигатель 2200 об./мин) | 55 об./мин | Скорость вращения выше на 50% |
| Гидравлическая система | 30 насосов, большая группа клапанов нового поколения, разделитель потока нового типа, коннектор нового типа | 16 насосов | Более сильный поток, меньшее сопротивление, улучшенный внешний вид |
| Скорость подачи | 450 мм/с | 336 мм/с | Скорость подачи выше на 40% |

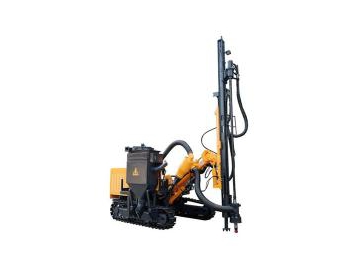

Взяв за основу модель буровой установки KG925, мы разработали экологически безпасную гусеничную буровую установку среднего давления KGH4. Новая машина поставляется с коллектором для сухой пыли, диаметр буровой коронки может варьироваться от 80 до 115 мм. Эта буровая установка на гусеничном ходу может использоваться для бурения взрывных скважин (с предварительным щелеобразованием) и скважин для анкерных оттяжек в горизонтальной, вертикальной и наклонной позиции. Такие привлекательные особенности как стабильность, широта применения, высокая стоимостная эффективность, делают наши экологиченые гусеничные буровые установки KGH4 идеальным выбором для малых и средних шахт.
Особенности
1.В системе сбора пыли используется импортный высокоскоростной двигатель. Система стабильна и эффективна.
2.Направляющая удлиняется, а первая стрела гусеничной установки имеет длину в 3 метра.
3.Специальная обработка ходовой системы сделала ее стабильнее и долговечнее.
4.Сверх-высокая скорость вращения - 140 оборотов в минуту – позволяет значительно повысить скорость бурения.
| Модель | KG920A | KG920B | KG920D | KGH4 |
| Твердость породы | F=6-20 | |||
| Диаметр отверстия | Ф80-115 мм | |||
| Глубина бурения в экономичном режиме | 25 м | |||
| Давление | 1.0-1.7 МПа | |||
| Воздухопотребление | 9-13 м³/мин | |||
| Скорость вращения | 0-107 об./мин | |||
| Крутящий момент вращения | 1400 Н*м | |||
| Подъемная сила | 15000 Н | 25000 Н | ||
| Тип тяги | Гидравлика - цилиндр - цепь | |||
| Длина толкания | 3000 мм | |||
| Преодолеваемый уклон | 30° | |||
| Дорожный просвет | 290 мм | |||
| Скорость перемещения | 0-1.8 км/ч | |||
| Угол запрокидывания аппарели | Вниз 135, вверх 5, всего 145 | |||
| Угол бокового поворота аппарели | Влево 100, вправо 45, всего 145 | |||
| Угол подъема стрелы | Вниз 50, вверх 25, всего 75 | |||
| Угол поворота стрелы | Влево 44, вправо 45, всего 89 | |||
| Наращивание аппарели | 900 мм | |||
| Буровая штанга | Φ64/Φ76*3000 мм | |||
| Дизельный двигатель | YC2108 | YC4D80 | Электродвигатель | YC4D80 |
| Мощность | 33 кВт 2200 об./мин | 58 кВт 2400 об./мин | 30 кВт | 58 кВт |
| Полные габариты (Д*Ш*В) | 4400×2200×2050 (мм) | 5600×2700×2500 (мм) | ||
| Общая масса | 4000 кг | 4200 кг | 4000 кг | 5000 кг |
| Диаметр буровой коронки | 90 мм |
| Буровая штанга (Диаметр*длина) | Φ76×2000 мм |
| Буровое долото | 90 |
| Диаметр буровой коронки | 90 мм | 105 мм | 115 мм |
| Буровая штанга (диаметр*длина) | Φ64×3000 мм | Φ64×3000 мм | Φ76×3000 мм |
| Буровое долото | CW930 | HD45S | HD45A |
Рекомендованные детали для буровой установки на гусеничном ходу KGH3
Буровая коронка: Φ90, буровое долото: QCW930, буровая штанга: Φ64 мм
Буровая коронка: Φ105, буровое долото: HD45S, буровая штанга: Φ64 мм
Буровая коронка: Φ115, буровое долото: HD45A, буровая штанга: Φ76 мм
