NCM-168

Пробивной пресс с множеством станций для производства металлических дверей

Гидравлический пробивной пресс NCM-168 используется для одноступенчатой пробивки различных отверстий, включая отверстия для замков, отверстия для петель, монтажные отверстия и пазы для изгиба, которые в свою очередь пробиваются на дверях из обычной и нержавеющей стали на передней и задней панелях дверного полотна. Пробивной станок оснащен независимой станиной (bed) и гидравлическим цилиндром, а максимальная мощность цилиндра составляет 150 кН. Станок может выполнять пробивку различных отверстий и гибочные насечки по мере необходимости, обеспечивая комплексную штамповку и значительно снижая трудозатраты.

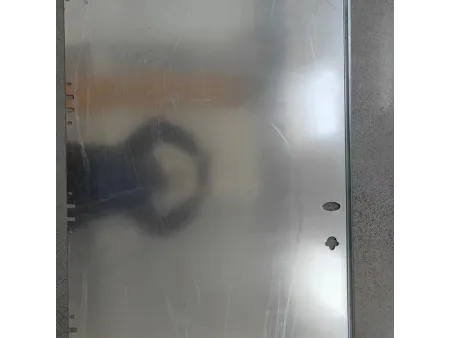

Образцы

Применение

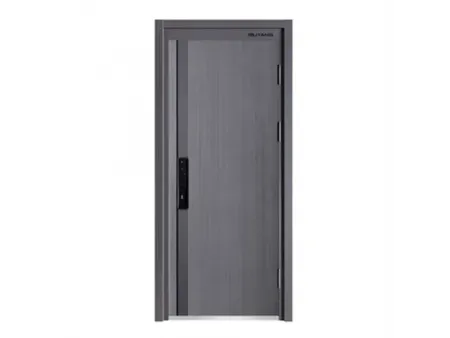

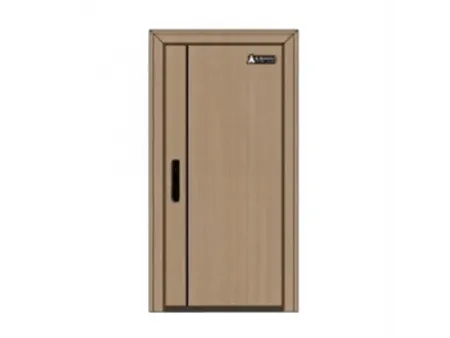

Защитные двери

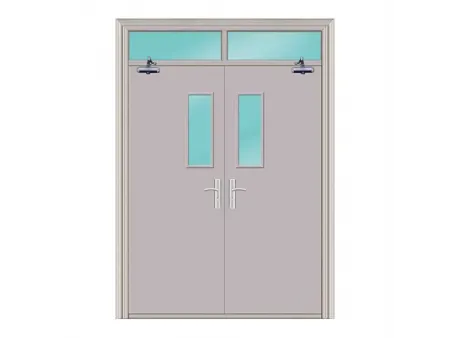

Противопожарные двери

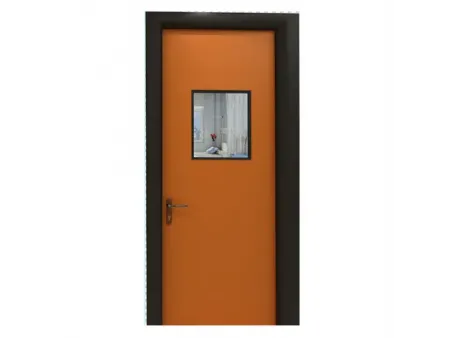

Медицинские двери
Двери для чистых помещений

Технические характеристики

Мощность цилиндра	150 кН
Номинальное гидравлическое давление	25 МПа
Секция пробивки	2-7, настраиваемая
Размер рабочего стола	Настраивается в зависимости от размера штампа
Мощность	7.5/11 кВт, настривается в зависимости от продукта

Особенности

Современная технология пробивки позволяет выполнять пробивку всех отверстий одновременно, что значительно повышает производительность.
Станина станка (bed) имеет независимую конструкцию, которую можно регулировать при необходимости.
При необходимости независимая пробивка и система контроля позволяют свободное комбинирование.

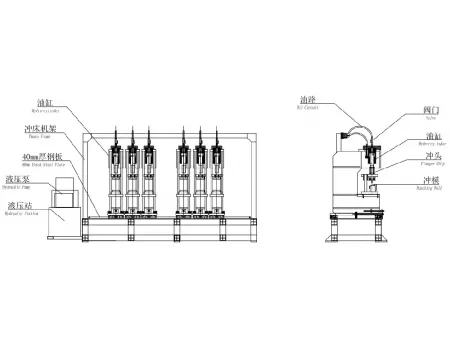

Детали

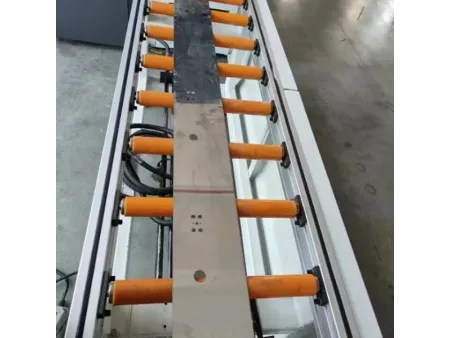

2. Рама пробивного станка
  Станина (bed) имеет независимую конструкцию рамы пробивного станка, соединенной с основанием с помощью винтовой направляющей. Это позволяет регулировать расстояние в случае необходимости (при оснащении серводвигателем можно добиться точной регулировки расстояния при помощи ЧПУ).
  Пробивная рама крепиться с помощью винтов, что упрощает работу и предотвращает проскальзывание металлических листов.
2. Пробивное устройство
  1. Гидравлическое пробивание обеспечивает сильное усиление и поверхность без заусенцев.
  2. Все гидравлические компоненты импортированы или приобретены у известных брендов Китая.
  3. Независимый рабочий стол использует гидравлический цилиндр, что позволяет независимое управление каждой секцией, а также позволяет выполнять индивидуальную штамповку при необходимости. Кроме того, использование независимых цилиндров гарантирует, что в случае неисправности цилиндра это не повлияет на работу других секций станка.

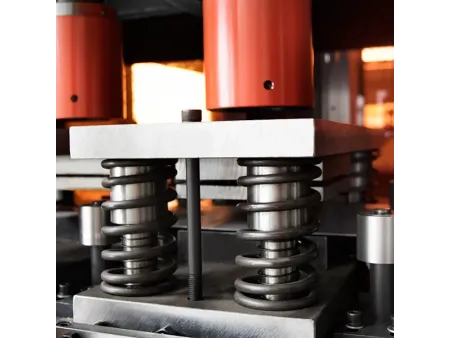

Пробивной штамп
1.Пробивной инструмент изготовлен из материала Cr12Mov, который обрабатывается путем резки проволоки после закалки.
2. Пробивной инструмент может быть с легкостью собран и разобран, что делает процесс замены инструментов простым.

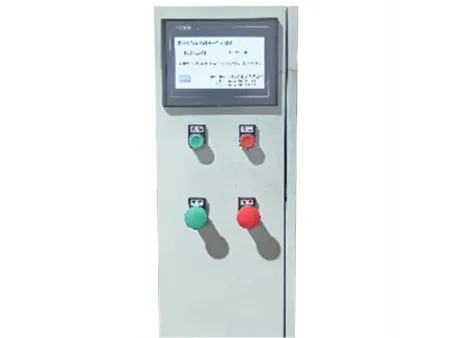

Электрическая система контроля
Система контроля ПЛК позволяет самонастройку пробивной станции.

Индивидуальные решения для производства металлических дверей
