Трехфазное твердотельное реле NNG1F-3/005F-38 DC-AC 10A-40A

Трехфазное твердотельное реле NNG1F-3/005F-38 DC-AC 10A-40A
Трехфазное твердотельное реле NNG1F-3/005F-38 DC-AC 10A-40A
Трехфазное твердотельное реле NNG1F-3/005F-38 DC-AC 10A-40A
Запрос цены

Трехфазное твердотельное реле NNG1F-3/005F-38 DC-AC 10A-40A используется в сфере автоматического управления, например для сигнального света, сцинтиллятора, системы управления освещения, инструментов и аппаратов, медицинского оборудования, копировального устройства, стиральной машины, противопожарного оборудования и системы обеспечения безопасности, а так же используется как переключатель в мощном конденсаторе для компенсации фактора мощности сети. В дополнении трехфазное реле NNG1F-3/005F-38 DC-AC 10A-40A широко используется в неблагоприятных условиях и в случае частых переключений, например химическая и угольная промышленности, когда необходимо предотвратить взрыв, обвал, грязь и разрушения.

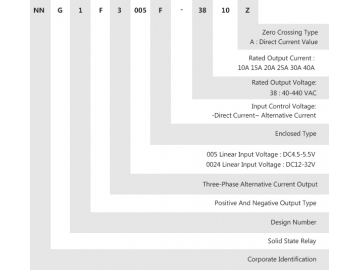

Объяснение обозначений модели
Характеристики трехфазного твердотельного реле NNG1F-3/005F-38 DC-AC 10A-40A
Управляющее напряжение 005:4.5-5.5 VDC
Управляющий ток 8-20mA
Напряжение включения 4.5VDC
Напряжение выключения 1VDC
Обратное напряжение ≥200ms
Нагрузочное напряжение 38:40-440VAC
Ток нагрузки 10A 15A 20A 25A 30A 40A
Напряжение переходного процесса 38:1600VAC
Падение напряжения (для перехода во включенное состояние) AC:≤1.6VAC
Время включения-отключения AC:≤10mS
Ток утечки в закрытом состоянии AC:≤10mA
Электрическая прочность диэлектрика ≥2500VAC
Изоляционное сопротивление Тестирование при 500MΩ,500VDC
Температура окружающей среды -30℃~80℃
Вид установки Установка винтами
Вес реле ≈370г
Размер 106×75×40.5мм
Примечание В случае если нагрузка более 10А, устанавливается радиатор; в случае превышения рабочей температуры 80℃ устройство охлаждается вентилятором или водой.

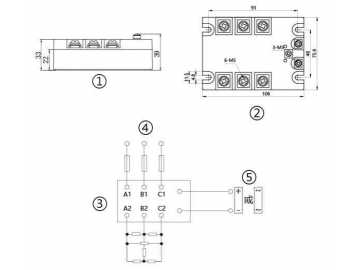

Размер и установка

① Размеры; ② Установочный размер; ③ Схема соединения; ④ Подача мощности, поглощаемой в нагрузке; ⑤ Подача управляющего напряжения
