Планшетная трафаретная печатная машина, SW-320
Машина для трафаретной печати SW-320 широко используется для печати на пленочных материалах из ПВХ/ПЭТ, этикетках, наклейках, стикерах и т. д. Благодаря уникальной толщине слоя краски, данная машина производит качественную печать на кляющихся материалах без их повреждения и деформации.
Планшетная трафаретная печатная машина может выполнять одноцветную и двухцветную печать с площадью печати 320*450 мм и максимальной скоростью до 12000 раз в минуту. На выбор клиента предоставляются два вида осушительных блоков: ИК-печь или УФ-печь.
Машина для печати этикеток методом трафаретной печати часто используется для печати на белом фоне. Для получения лучшего качества печати на печатных этикетках после шелкографии может быть выполнено лакирование.
Данная машина также имеет независимое управление устройством подачи и перемотки спереди и сзади, тяговый привод для серводвигателя, вакуумную всасывающую коробку для обеспечения плавного переноса бумаги и трафаретную печать с серво управлением. Машина использует модульный метод работы, поэтому она может быть подключена к высекальной машине.
Толщина слоя данной машины контролируется номером сетки рамки экрана. Соответствующая рамка экрана может быть изготовлена в соответствии с фактическими образцами печати.
Ширина полотна | 320мм |
Размер экрана трафаретной печати | 450*450мм |
Макс. область печати | 300*300мм |
Макс. Скорость | 4200раз/час |
Мощность главного двигателя | 2,5 кВт |
Габаритные размеры (ДхШхВ) | 2600x950x1450мм |
Вес машины | 2200 кг |
- Структура рамки экрана
Рамку экрана можно отделить от передающей части и вытащить, что удобно для регулировки регистра печати и подачи; автоматическая фотоэлектрическая система обнаружения обеспечивает надежность работы и позволяет избежать поломки стойки или повреждения главного привода. - Сверхточная пневматическая скребковая система
Во время разработки данной машины применялись самые передовые технологии в области электроники, пневматики, гидравлики и волоконной оптики. Сверхточная пневматическая скребковая система может автоматически задавать давление скребка и контролировать его положение. После калибровки давления ракеля положение скребка останется неизменным. Благодаря неизменному положению скребка обеспечивается точный контроль слоя краски, что соответственно гарантирует идеальную и равномерную печать. - Устройство компенсации
Автоматическая компенсация усадки и удлинения длины печати
Автоматическая компенсация предыдущего процесса печати - Нейлоновая рейка и стальная шестерня
Синхронное движение экрана и цилиндра обеспечивается нейлоновой рейкой и стальной шестерней. Слаженная координация нейлоновой стойки и стальной шестерни предотвращает образования зазоров и вибрации между стойкой и шестерней во время работы машины, что гарантирует точную печать, низкий уровень истирания и значительно продлевает срок службы оборудования.
Если вы заинтересованы в оборудовании для трафаретной УФ-печати, пожалуйста, свяжитесь с нами!
-
- Блок планшетной трафаретной печати
-
- УФ-сушилка для сушки и отверждения чернил
-
- Печатающая головка для шелкографии, управляемая пневматическим цилиндром
-

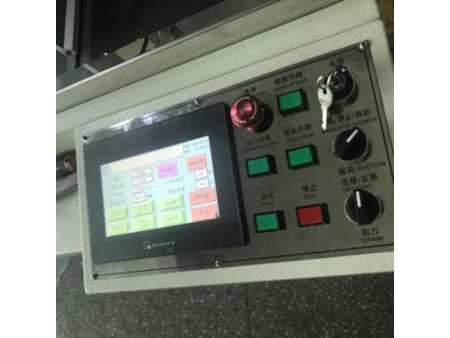

- Сенсорный экран
-
- Схема машины
-
- Сушка для чернил на водной основе
-
- Положение пластины регулируется винтом
-
- Головка для шелкографии, управляемая воздушным цилиндром
