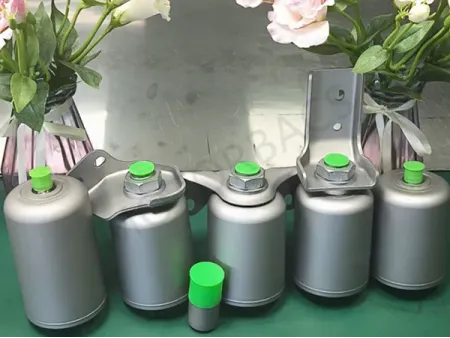

Металлический сильфонный аккумулятор
Компоненты накопления энергии для точного управления потоками энергии в гидравлических и пневматических системах автомобильной и промышленной техники
Гидроаккумулятор с металлическим сильфоном – это высокоточное устройство для хранения и динамического регулирования потоков энергии, использующее металлический сильфон в качестве основного изолирующего элемента. Широко применяется в гидравлических и пневматических системах.
Основные преимущества сильфонного аккумулятора заключаются в способности к динамическому реагированию, надежности уплотнения и стабильном контроле объема энергии. По сравнению с традиционными поршневыми или мембранными аккумуляторами, аккумуляторы с металлическим сильфоном обладают лучшим откликом, низким уровнем утечек и позволяют поддерживать чистоту рабочей среды.

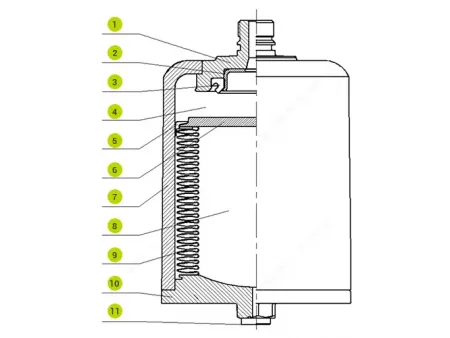

Сильфонный аккумулятор построен вокруг узла металлического сильфона и состоит из высоконапорной торцевой крышки, металлического сильфона, торцевой крышки для заправки газом, порта для жидкости (или газа), заправочного клапана и других функциональных компонентов. Принцип работы данного типа гидроаккумулятора основан на упругой деформации металлического сильфона для изоляции газа от рабочей среды и эффективного преобразования энергии.
- Масляная торцевая крышка
- Стопорное кольцо
- Уплотнительное кольцо
- Масляная камера
- Направляющее кольцо
- Уплотнительная крышка
- Цилиндр (корпус)
- Газовая камера
- Сильфон
- Торцевая крышка
- Газовый уплотнительный колпачок
- Масляная торцевая крышка
- Опорная втулка
- Сильфон
- Масляная камера
- Уплотнительная крышка
- Цилиндр (корпус)
- Направляющее кольцо
- Газовая камера
- Газовый уплотнительный колпачок
- Накопление энергии
Когда давление в системе превышает предварительно установленное давление газа в аккумуляторе, рабочая среда сжимает сильфон. По мере уменьшения объема давление газа возрастает (согласно закону Бойля-Мариотта), преобразуя энергию системы в потенциальную энергию сжатого газа. - Высвобождение энергии
Когда давление системы становится ниже давления газа внутри аккумулятора, сильфон расширяется под действием давления газа, возвращая рабочую среду в систему и высвобождая накопленную энергию. - Точность
Перемещение сильфона при расширении линейно связано с изменением давления (линейность ≤ 0.5%), что позволяет точно контролировать изменения объема. Благодаря отсутствию трущихся компонентов (сильфон жестко соединен с торцевыми крышками без скользящих частей), задержка отклика составляет ≤ 5 мс, что делает его пригодным для демпфирования высокочастотных пульсаций, например, колебаний давления 10–100 Гц.
PV-кривая (зависимость давления от объема) аккумулятора представляет собой графическое описание изменения объема внутренней жидкости V при изменении давления в системе P. Обычно используется для анализа и понимания характеристик аккумулятора, особенно его динамического поведения во время накопления и высвобождения энергии.
- Давление предварительной зарядки (P0): давление газа внутри аккумулятора при отсутствии давления со стороны масла/жидкости
- Рабочее давление (P1): максимальное рабочее давление, которое аккумулятор может достигать при нормальных условиях эксплуатации
- Расчетное давление (P2): максимальное давление, на которое конструктивно рассчитан аккумулятор
- Эффективный объем (V0): объем газовой камеры аккумулятора в состоянии предварительной зарядки
- Рабочая температура: от -40°C до 120°C
- Разрушающее давление: ≥ 80 МПа
| Параметр | Металлический сильфонный аккумулятор | Поршневой аккумулятор | Мембранный аккумулятор |
| Скорость утечки | ≤ 1×10⁻⁹ Па·м³/с | Выше (возможен износ пар трения) | Ниже (но старение резины может вызвать утечку) |
| Время отклика | ≤ 5 мс | ≥ 50 мс | ≤ 20 мс |
| Линейность объема | ≤ 0.5% | ≥ 2% | ≤ 1% |
| Чистота среды | Отсутствие частиц | Возможно образование металлических частиц | Возможно образование частиц резины |
| Усталостный ресурс (циклы) | ≥ 1000000 | ≥ 500000 | ≥ 300000 |
| Рабочее давление | 0.5–31.5 МПа (высоконапорные модели: до 70 МПа) | 0.5-31.5 МПа | 0.5-25 МПа |
Высокая точность, чистота и быстрый отклик делают сильфонные аккумуляторы оптимальными для следующих отраслей:
- Полупроводниковая промышленность
Используются в гидравлических приводах литографических установок для пластин и оборудования ионной имплантации для поглощения высокочастотных пульсаций давления (предотвращая отклонения в точности обработки пластин). Нулевая утечка и отсутствие загрязнения частицами соответствуют всем требованиям чистых помещений 10-го класса. - Прецизионные станки и робототехника
Сильфонные аккумуляторы используются в гидравлических системах балансировки шпинделей, где компенсируют мгновенные колебания давления (например, при изменении нагрузки во время высокоскоростной резки). В приводах сочленений роботов обеспечивают мгновенную компенсацию энергии, снижая энергопотребление и нагрузку серводвигателя. - Медицинское оборудование
В гидравлических приводах хирургических роботов (например, в приводах лапароскопических инструментов) точный контроль объема гидроаккумулятора с сильфоном значительно увеличивает точность движений на миллиметровом уровне. Отсутствие резиновых компонентов при использовании в гидравлических контурах оборудования для гемодиализа исключает риск загрязнения крови пациента. - Аэрокосмическая и оборонная техника
В гидравлических приводах систем ориентации спутников легкие титановые сильфоны позволяют им стабильно работать в диапазоне от −50°C до 150°C, накапливая и высвобождая энергию для поддержки корректировки положения. В системах наведения ракет сильфонные аккумуляторы поглощают ударные нагрузки давления, вызванные вибрацией двигателя, увеличивая точность управления.
Производственные возможности
- Имеем 3 автоматизированные производственные линии
- Плановая месячная производственная мощность: 100 000 единиц продукции
- Ключевое оборудование включает: машины для формовки сильфонов, установки вакуумной электронно-лучевой сварки, установки микроплазменной сварки, оборудование ультразвукового контроля, системы гелиевого течеискания, системы онлайн-тестирования PV-характеристик и сварочные аппараты для герметизации со среднечастотным инвертором
Требования к чистым помещениям для производства аккумуляторов
- Класс чистоты: 1 000 000
- Температура и влажность: температура 18–28°C, влажность 45–65%
- Кратность воздухообмена: не менее 12 раз в час
- Чистота гидравлического масла: заливаемое гидравлическое масло должно соответствовать уровню ≤NAS 8
- Внутренняя чистота: применяется гравиметрический метод контроля перед заливкой масла, при котором внутреннее загрязнение должно быть ≤ 4 мг
- Плазменная сварка
- Испытание на герметичность
- Тестирование PV-характеристик
- Ультразвуковая дефектоскопия
