Электрический актуатор для мебели серии U5D представляет собой миниатюрную версию линейного актуатора серии U5, благодаря чему его можно использовать в электрических диванах и массажных креслах. Данный тип актуатора относится к актуаторам скользящего типа, и отличается своей бесшумностью и компактностью.

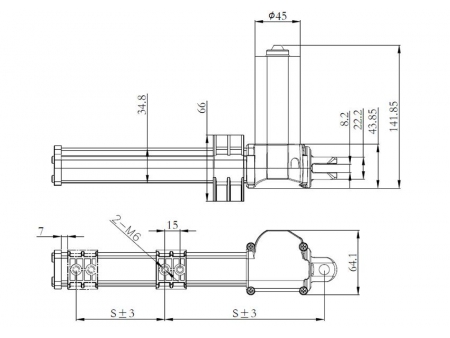

Внешний вид и размер Линия графика ① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)
Код Параметров| д | Усилие（Н） | Потребляемый ток（A） | Скорость (мм/сек) | ||
| Толкающее | Тяговое | На холостом ходу (32В постоянного тока) | При полной нагрузке (24В постоянного тока) | ||
| Двигатель со снятыми агрегатами и головками цилиндров (3800об/мин) | |||||
| A | 2000 | 1500 | 1.5 | 9.3 | 5.2 |
| B | 1000 | 1000 | 1.5 | 26.4 | 10.8 |
| Длинный двигатель (3400об/мин) | |||||
| E | 2500 | 2000 | 2..8 | 9.3 | 5.2 |
| F | 2000 | 2000 | 3 | 13.2 | 6.9 |
| G | 1500 | 1500 | 4 | 26.4 | 10.8 |
1=12В
2=24В(стандартный)1=прямой кабель
2=спиралевидный кабель
1=0/180°
2=45°
3=90°
4=135°- 1= Разрез 6.2мм, отверстие Φ6.4мм
2= Разрез 6.2мм, отверстие Φ8мм
3= Разрез 6.2мм, отверстие (стандартный)
4= Разрез 6.2мм, отверстие Φ10мм, трубка Φ8мм
1=0.5M
2=1M
3=1.5M
4=2M
5=3M
6=0.35M
7=0.75M
8=0.8M
9=0.25M1=концевые выводы
2=01-контактный разъем (стандартный)
3=Din 6-контактный разъем 8=110 терминал
4=Кабель Y, 01-контактный разъем штыревой серии, Din 5-контактный разъем гнездовой серии (0.5м)
5=Кабель V, 01-контактный разъем штыревой серии, Din 5-контактный разъем гнездовой серии (0.35м)
6=Din 5-контактный разъем
7=2-контактный разъем VH-3.96 мм
8=110 терминал
9=Кабель E, 01-контактный разъем штыревой серии, 01-контактный разъем гнездовой серии, 5-контактный разъем гнездовой серии
A= Три хвоста，01-контактный разъем штыревой серии, 01-контактный разъем гнездовой серии, 01-контактный разъем гнездовой серии *2, 5-контактный разъем гнездовой серии
1=отсутствует(стандартный)
2=один датчик Холла
3=два датчика Холла
