Гидравлический листогибочный пресс AGⅡ，Гидравлический гибочный станок с ЧПУ
Гидравлический листогибочный пресс AG II с функцией настройки хода снижает время обработки сложных деталей. Данная функция увеличивает эффективность обработки, делая устройство подходящим для заводов, которые занимаются массовым производством.
Высокоэффективная углеродистая сталь, прошедшая обработку для снятия напряжений применяется для изготовления конструкции листогибочного пресса. Оборудование имеет максимальную грузоподъемность до 100 тонн, сохраняя высокую точность и прочность даже при длительных тяжелых нагрузках. Благодаря функции изгиба при помощи специальной метки обеспечивается быстрое и точное определение линии маркировки для увеличения эффективность обработки.
Гидравлический листогибочный пресс AGⅡ подходит обработки деталей в большом количестве, благодаря высокому качеству оборудования, профессиональным технологиям и предоставлению комплекса услуг.
| Модель | 03512Ⅱ | 0520Ⅱ | 1030Ⅱ | |
| Номинальное усилие | 350 кН | 500 кН | 1000 кН | |
| Длина гиба | 1200мм | 2000мм | 3100мм | |
| Длина хода | 100мм | 100мм | 100мм | |
| Количество топливных баков | 1 | 1 | 3 | |
| Максимальное давление | 28.66МПа | 28.3МПа | 33.8МПа | |
| Скорость | Подъема | 37-47мм/сек | 37-47мм/сек | 37-47мм/сек |
| Гибки | 7.5-10мм/сек | 7.5-9.2мм/сек | 7.5-10мм/сек | |
| Опускания | 47-66мм/сек | 47-66мм/сек | 47-66мм/сек | |
| Мощность двигателя | 3кВт | 4кВт | 7.5кВт | |
| Емкость топливного бака | 27л | 44л | 65л | |
| Вес | 2200кг | 3450кг | 6400кг | |
| Внешняя ширина рамы | 1200 | 2000 | 3000 | |
| Внутренняя ширина рамы | 1020 | 1720 | 2550 | |
| Глубина зева | 200 | 405 | 405 | |
| Расстояние между верхним и нижним рабочим столом | 250 | 250 | 250 | |
| Разъём пресса | 370 | 370 | 370 | |
| Высота нижнего рабочего стола | 990 | 941 | 1030 | |
| Общая высота | 2070 | 2100 | 2421 | |
| Высота боковой панели | 1780 | 1783 | 2106 | |
| Ширина оборудования | 1423 | 2192 | 3340 | |
| Общая ширина | 2220 | 3140 | 4210 | |
| Общая глубина | 1020 | 1315 | 1436 | |
- Высокопрочная углеродистая сталь с антикоррозийным покрытием используется для изготовления конструкции, что увеличивает прочность и срок службы оборудования.
- Все основные компоненты проходят обработку для снятия внутренних остаточных напряжений.
- Ход ползуна устанавливается вручную на один раз.
- В процессе использования системы принудительной синхронизации, пуансон и рабочий стол должны быть параллельны для гарантии точности изгиба.
- Гидравлический контур характеризуется простотой и удобством обслуживания.
- Роликовая направляющая обеспечивает гибкость рабочего процесса и снижает уровень шума.
- Быстрая реакция и позиционирование гибочного станка достигаются благодаря заднему упору с сервоприводом, который управляется с ЧПУ.
- Контроллер со свободно вращающимся рычагом в рабочей зоне обеспечивает гибкость работы.
- 10-дюймовый цветной сенсорный ЖК-экран позволяет выбрать необходимый язык работы.
- Ручной маховик или ввод с клавиатуры позволяют настроить переменные данные.
- Система расчета используется для расчета координат оси D, оси L, точки зажима и угла изгиба.
- Встроенная система онлайн помощи управляет работой, выявляет неисправности и выполняет несложное техническое обслуживание.
- Программируемая функция отвода заднего упора позволяет обрабатывать сложные изделия.
- Звуковой и световой индикаторы активируются после установки листового материала.
- Плавный процесс гибки достигается благодаря замедлению времени зажима.
- Защита поверхности изгиба изделия и предотвращение несчастных случаев в процессе изгиба достигаются благодаря технологии низкоскоростного изгиба.
- Контроллер с вращающимся рычагом
- Мультиязычный рабочий интерфейс
- Приводное устройство станка
- Балансир ползуна направляющего рельса
- Электрический шкаф управления
- Гидропривод
- Система гидравлического зажима
- Предохранитель

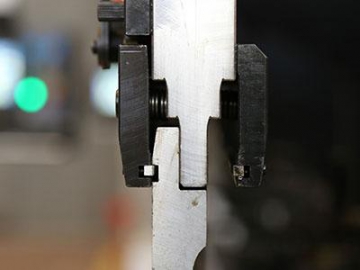

- Быстрые зажимы
