Запрос цены

(Европейский стандарт)

Экранированная система кабельных адаптеров для бушингов типа С соединяет кабели с трансформаторами и распределительными устройствами.

Адаптер изготавливается из резины EPDM. Изоляционный слой формируется после соединения кабеля с эпоксидным покрытием.

Особенности
  • Соответствие международным стандартам;
  • Соответствие стандартам сертификации IEC60502-4 и HD629.;

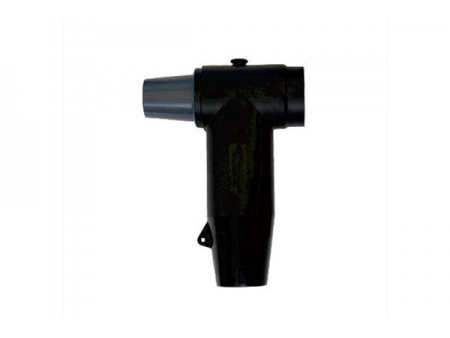

Разъёмный адаптер с болтовым креплением 15кВт 630A

Адаптер соединяет кабели с вводами интерфейса C, такими как кольцевые главные блоки, кабельные ответвительные коробки, трансформаторы и распределительные устройства, которые обеспечивают изоляцию и образуют кольцевую силовую сеть. Подходит для электрических систем с номинальным напряжением 8,7/15(17,5) кВ.

Материал изготовления: резина ЭПДМ.

Наша компания также предоставляет услуги по персонализации оборудования, к примеру, нанесение лазерной гравировки, логотипа и т.п. Свяжитесь с нами для получения консультации!

Скачать
Особенности
  • Адаптер прошёл все заводские испытания;
  • Соответствует требованиям GB/T12706.4, HD629.1 и IEC60502-4;
  • Получен официальный отчёт об испытаниях, выданный сторонней лабораторией;
Технические характеристики
Класс напряжения 12кВ 17,5кВ
Непрерывный ток До 1250А До 1250А
Выдерживаемое напряжение переменного тока 28,5 кВ в течение 5 мин. 39кВ на 5мин
Частичный разряд 11кВ, ≤10пКл 15кВ, ≤10пКл
Импульсное выдерживаемое напряжение (10 раз для каждой полярности) 95кВ 95кВ
Сопротивление экрана ≤5000 Ом ≤5000 Ом

Инструкция по заказу
Порядок следующий:
Шаг 1: Выберите системное напряжение и ток: 15/630
Шаг 2: Выберите диапазон из Таблицы D, соответствующий диаметру изоляции кабеля.
Шаг 3: Выберите код проводника из Таблицы C для размера и типа проводника.
Шаг 4: Выберите набор. 1: 1 шт./комплект; 3: 3 шт./комплект

Таблица D
Диаметр по изоляции кабеля

Код диапазона изоляции Диаметр над кабелем Ø изоляции (мм)
Мин Макс
A 14 16
B 16 18
C 17 20
D 20 23
E 23 26
F 26 30
G 30 33
H 33 36
I 36 39
J 40 42

Таблица C
Код проводника

Сечение проводника ( ) Код наконечника
Медный наконечник (шестиугольное сжатие) Алюминиевая проушина (с механическим болтовым креплением)
25 01C M1(AULZ25-95-16) - -
35 02C - -
50 03C - -
70 04C M2(AULZ70-240-16) -
95 05C -
120 06C - -
150 07C - -
185 08C - M3(AULZ185-400-16)
240 09C -
300 10C - -
400 11C - -
500 12C - - -
630 13C - - -

Пример заказа
Кабель 15кВ, 3-жильный медный провод сечением 95мм^2 с диаметром изоляции жил 22мм.
Заказ: WEBIII 15/630D05C3.

Примечание
Комплекты пломбировочного или беспаечного заземления заказываются отдельно.
Изолированная вилка с емкостной контрольной точкой доступна по запросу.
Пожалуйста, добавьте «-X» для кабеля с медным экраном без оплётки, например, WEBIII 15/630D05C3-X.
Свяжитесь с нами для получения подробной информации.


Съёмный задний адаптер с болтовым креплением 15кВ 630А

Подходит для электрической системы с номинальным напряжением 15 кВт и постоянным током 630 А. Не может быть напрямую связан с оборудованием или вводам - задний адаптер работает как удлинитель адаптера, работая синхронно с другим адаптером или адаптером с разрядником перенапряжения.

Скачать
Особенности
  • Компактная конструкция, 100 мм до другого разъёма, подходит для небольших вводов;
  • Нет заземляющего провода, изоляция с помощью резины и воздуха;
  • Адаптер изготовлен из высококачественной резины EPDM, которая обладает превосходными электрическими свойствами и выдающейся механической прочностью. Отличается высокой устойчивостью к разрывам, озону, окислению и коррозии;
  • Работает с хорошей термической стабильностью и обеспечивает термодинамические характеристики. Подходит для работы под водой;
Задний разрядник для защиты от перенапряжений 15кВт 630A

Задний ограничитель перенапряжения используется для защиты электрооборудования от перенапряжения. Его специальная конструкция позволяет своевременно минимизировать перенапряжение, вызванное ударами молнии.


Разъёмный Т-образный адаптер 24кВт 630A

Подходит для электрических систем с номинальным напряжением менее 24 кВт. Связывает кабели с бушингами типа C, такими как главные узлы кольца, кабельные ответвительные коробки, трансформаторы и распределительные устройства, обеспечивая изоляцию и образуя кольцевую силовую сеть.

Материал изготовления: резина ЭПДМ.

Наша компания также предоставляет услуги по персонализации оборудования, к примеру, нанесение лазерной гравировки, логотипа и т.п. Свяжитесь с нами для получения консультации!

Скачать
Особенности
  • Адаптер прошёл все заводские испытания;
  • Соответствует требованиям GB/T12706.4, HD629.1 и IEC60502-4;
  • Получен официальный отчёт об испытаниях, выданный сторонней лабораторией;
Технические характеристики
Класс напряжения 24кВ
Непрерывный ток До 630А
Выдерживаемое напряжение переменного тока 54кВ на 5мин
Частичный разряд 20кВ,≤10пК
Импульсное выдерживаемое напряжение (10 раз для каждой полярности) 125кВ
Сопротивление экрана ≤5000 Ом
Текущая инициация неисправности экрана Для глухозаземленной/незаземленной/импедансно-заземленной системы

Съемный задний адаптер с болтовым креплением 24кВт 630A

Подходит для электрической системы с номинальным напряжением 15 кВт и постоянным током 630 А. Не может быть напрямую связан с оборудованием или вводам - задний адаптер работает как удлинитель адаптера, работая синхронно с другим адаптером или адаптером с разрядником перенапряжения.

Скачать
Особенности
  • Компактная конструкция, 100 мм до другого разъёма, подходит для небольших вводов;
  • Нет заземляющего провода, изоляция с помощью резины и воздуха;
  • Адаптер изготовлен из высококачественной резины EPDM, которая обладает превосходными электрическими свойствами и выдающейся механической прочностью. Отличается высокой устойчивостью к разрывам, озону, окислению и коррозии;
  • Работает с хорошей термической стабильностью и обеспечивает термодинамические характеристики. Подходит для работы под водой;
Задний разрядник для защиты от перенапряжений 15кВт 630A

Задний ограничитель перенапряжения используется для защиты электрооборудования от перенапряжения. Его специальная конструкция позволяет своевременно минимизировать перенапряжение, вызванное ударами молнии.


Разъёмный Т-образный адаптер 33кВт 630A

Кабельный адаптер в связке с EN50180&50181
Компания Woer Electric производит ряд разъемных угловых, прямых и тройниковых кабельных адаптеров.
Адаптеры широко используются в распределительных устройствах, трансформаторах, шкафах и другом электрооборудовании.

Компания Woer Electric использует усовершенствованную трехслойную технику впрыска (проводящий внутренний слой, изоляционный слой и проводящий внешний слой), чтобы гарантировать качество, избежать зазоров между слоями и максимально уменьшить частичные разряды.

Разъёмные соединители в основном поставляются в трехфазном комплекте. Каждый комплект содержит все необходимые аксессуары. Каждое изделие Woer Electric было разработано и испытано в соответствии с IEC и другими отраслевыми стандартами.

Стандарт Описание
EN 50181 Втычные вводы от 1кВ до 52кВ и от 250А до 2,5кА для оборудования, кроме трансформаторов с жидким диэлектриком.
EN 50180 Вводы от 1кВ до 36кВ и от 250А до 3,15кА для трансформаторов с жидким диэлектриком
HD629.1 Требования к испытаниям арматуры для использования на силовых кабелях с номинальным напряжением от 3,6/6(7,2)кВ до 20,8/36(42)кВ-Часть 1: Кабели с экструдированной изоляцией
IEC 60502.4 Силовой кабель с экструдированной изоляцией и аксессуары к нему на номинальное напряжение от 1кВ(U=1,2кВ) до 30кВ(U=36кВ)-часть 4: Испытательные требования к арматуре для кабеля на номинальное напряжение от 6кВ до 30кВ(U=36кВ)
IEC 60099 Металлооксидные разрядники без зазоров для систем переменного тока
JB/T 8952 Металлооксидные разрядники в полимерном корпусе без зазоров для систем переменного тока
Краткая инструкция по интерфейсу проходного изолятора в соответствии с EN50180 и 50181
Бушинг Описание Стандарт
Серия 250A, втулка аппарата 250A EN50180&50181 Бушинг тип A
Серия 630A, втулка аппарата 630A EN50180&50181 Бушинг тип C
Серия 630A, втулка с наружным конусом на болтах 630A EN50180&50181 Бушинг тип E

Съемный задний адаптер с болтовым креплением 33кВт 630A

Кабельный адаптер в связке с EN50180&50181
Компания Woer Electric использует усовершенствованную трехслойную технику впрыска (проводящий внутренний слой, изоляционный слой и проводящий внешний слой), чтобы гарантировать качество, избежать зазоров между слоями и максимально уменьшить частичные разряды.

Разъёмные соединители в основном поставляются в трехфазном комплекте. Каждый комплект содержит все необходимые аксессуары. Каждое изделие Woer Electric было разработано и испытано в соответствии с IEC и другими отраслевыми стандартами.

Стандарт Описание
EN 50181 Втычные вводы от 1кВ до 52кВ и от 250А до 2,5кА для оборудования, кроме трансформаторов с жидким диэлектриком.
EN 50180 Вводы от 1кВ до 36кВ и от 250А до 3,15кА для трансформаторов с жидким диэлектриком
HD629.1 Требования к испытаниям арматуры для использования на силовых кабелях с номинальным напряжением от 3,6/6(7,2)кВ до 20,8/36(42)кВ-Часть 1: Кабели с экструдированной изоляцией
IEC 60502.4 Силовой кабель с экструдированной изоляцией и аксессуары к нему на номинальное напряжение от 1кВ(U=1,2кВ) до 30кВ(U=36кВ)-часть 4: Испытательные требования к арматуре для кабеля на номинальное напряжение от 6кВ до 30кВ(U=36кВ)
IEC 60099 Металлооксидные разрядники без зазоров для систем переменного тока
JB/T 8952 Металлооксидные разрядники в полимерном корпусе без зазоров для систем переменного тока
Краткая инструкция по интерфейсу проходного изолятора в соответствии с EN50180 и 50181
Бушинг Описание Стандарт
Серия 250A, втулка аппарата 250A EN50180&50181 Бушинг тип A
Серия 630A, втулка аппарата 630A EN50180&50181 Бушинг тип C
Серия 630A, втулка с наружным конусом на болтах 630A EN50180&50181 Бушинг тип E
