Сварщик стальных колес в сборе
Многоголовочный сварочный аппарат, используемый для приварки диска к ободу колеса
Сварочный аппарат для сборки стальных колес - это многоголовочная сварочная машина, предназначенная для приварки диска к ободу колеса, образуя прочное и долговечное стальное колесо. Этот комбинированный сварочный аппарат использует четыре сварочные головки с защитой CO2 для одновременной сварки внутренних круговых стыков диска и обода независимо друг от друга за одну операцию. Основные преимущества нашего сварочного аппарата для стальных колес включают в себя высокую энергоэффективность, минимизацию возникновения деформаций и превосходную прочность конечного продукта, поскольку все четыре сварных шва выполняются за один проход, что гарантирует стабильное качество и оптимизированный производственный процесс.
Технологический процесс
- Сварка
Технические параметры
| Модель | ||
| Источник питания | 380В пер.т./3 фазы/50Гц | 380В пер.т./3 фазы/50Гц |
| Номинальная мощность | 46 кВт | 55 кВт |
| Ширина колеса | 5-8.25 дюймов | 8.25-11.75 дюймов |
| Диаметр колеса | 12-19 дюймов | 16-25 дюймов |
| Напряжение | 380В±10%, 3 фазы, 50Гц | 380В±10%, 3 фазы, 50Гц |
| Скорость вращения рабочего стола (бесступенчатая регулировка) | 0.1-2 об/мин | 0.1-2 об/мин |
| Крутящий момент двигателя | 2.8 Н.М | 3.8 Н.М |
| Сжатый воздух | 0.4-0.6 МПа | 0.4-0.6 МПа |
| Осевая регулировка | 80mm | 100 мм |
| Радиальная регулировка | 140 мм | 160 мм |
| Угол наклона сварочной горелки | 30-45° | 30-45° |
| Сварочное напряжение (бесступенчатая регулировка) | 0-30В | 0-30В |
| Сварочный ток (бесступенчатая регулировка) | 0-500А | 0-500А |
| Диаметр сварочного шва | Ø1.2-Ø1.6 мм | Ø1.2-Ø1.6 мм |
| Расход CO₂ (регулируется в зависимости от продукта) | 10 л/мин×4 | 15 л/мин×4 |
Особенности
- Сварочную головку можно регулировать в четырех направлениях: вверх/вниз, влево/вправо, вперед/назад и под углом, что обеспечивает точное позиционирование относительно обрабатываемой детали для достижения оптимального качества сварки.
- В верхней части станка имеется платформа с защитными перилами, на которой установлены четыре сварочных блока, к которым можно подняться по лестнице. Такой дизайн сочетает в себе структурную целостность и эстетическую привлекательность.
- Отрицательный электрод сварочного аппарата подсоединен к вращающемуся валу с помощью восьми медных угольных щеток мощностью 200А, в то время как положительный электрод подсоединен к горелке, что обеспечивает отличную электропроводность и высокое качество сварки.
- Скорость вращения заготовки регулируется бесступенчато, что позволяет точно регулировать ее в соответствии с различными требованиями к сварке.
- Объединение процессов обнаружения, сварки и шлифования в одной системе экономит пространство и повышает эффективность производства.
- Дымоудаляющее отверстие верхнего слоя соединено с системой пылеулавливания, что помогает поддерживать чистоту рабочей среды.
- Четырехпозиционная подающая стойка, расположенная на нижнем ярусе, приводится в движение цилиндром и оснащена установочными зажимами для точного выравнивания заготовки.

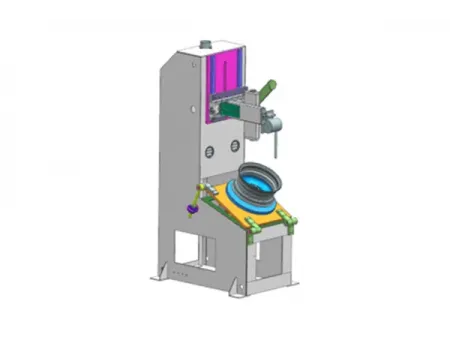

Автомат для дуговой сварки под флюсом предназначен для сварки стальных ободьев колес с дисками. Он состоит из основной рамы, выдвижной платформы, рабочего стола, зажимного патрона и сварочного блока. Как только зажимной патрон надежно зафиксирует обод и диск, скользящая платформа перемещает сварочную горелку вдоль зоны соединения, создавая точный и устойчивый сварной шов в месте соединения. Такой метод сварки повышает прочность соединения и сводит к минимуму необходимость в дополнительной отделке, создавая бесшовное соединение для надежной сборки колеса.
Технологический процесс
- Сварка
Технические параметры
| Модель | ||
| Источник питания | 380В пер.т./3 фазы/50Гц | 380В пер.т./3 фазы/50Гц |
| Номинальная мощность | 46 кВт | 55 кВт |
| Ширина колеса | 5-8.25 дюймов | 8.25-11.75 дюймов |
| Диаметр колеса | 12-19 дюймов | 16-25 дюймов |
| Номинальный входной ток | 70А | 83А |
| Номинальное входное напряжение | 50В | 44В |
| Номинальный рабочий цикл | 100% | 100% |
| Выходное напряжение холостого хода | 96В | 87В |
| Регулировка тока | 40-800А | 50-1000А |
| Регулировка напряжения | 25-60В | 20-50В |
| Коэффициент мощности | ≥0.88 | ≥0.88 |
| Диаметр сварочного шва | 2-6 мм | 2-6 мм |
| Класс защиты | IP21S | IP21S |
| Класс изоляции | H/B | H/B |
| Вес машины | 90 кг | 95 кг |
Особенности
- Поддерживает различные методы сварки, включая сварку крупной проволокой, тонкой проволокой, порошковой проволокой, полосой и двухпроводную однодуговую сварку.
- Несколько сварочных аппаратов могут быть подключены параллельно для достижения высокой выходной мощности по току в сложных условиях эксплуатации.
- Сварочная машина оснащена защитой от перегрузки, обрыва и короткого замыкания для гарантии безопасной и стабильной работы.
- Позволяет сохранять до 10 программ сварки для удобства использования и согласованности действий в процессе производства.
- Имеет множество внешних интерфейсов, облегчающих интеграцию в специализированные сварочные установки.
- Предлагает возможности для добавления функций группового управления для скоординированной работы нескольких устройств.
