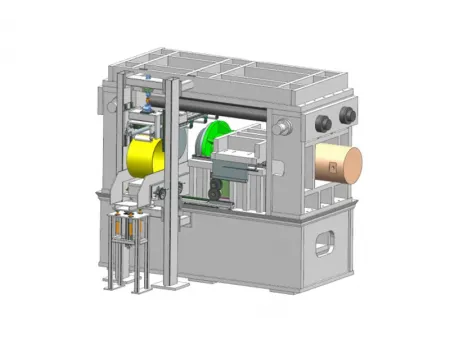

Горизонтальная машина для экспандирования (пресс для расширения колесных ободьев)
Машина для расширения обода колеса, используемая в линии по производству стальных колес для формирования размера обода
Горизонтальный экспандер используется на линии по производству стальных колес для раскатки (экспандирования) и калибровки по величине колесных дисков после профилирования. Машина состоит из трех основных частей: основного блока, гидравлической системы питания и панели управления, соединенных между собой для синхронной работы.
Пресс для расширения колесных ободьев оснащен такими функциями, как датчики завершения хода и реле давления, что позволяет точно контролировать рабочее давление, скорость и длину хода, и регулировать их в соответствии с конкретными производственными требованиями. Конструкция станка крайне проста и понятна в эксплуатации, что обеспечивает точную центровку и калибровку стальных колесных ободьев как в ручном, так и в автоматическом режимах. В рамках единого технологического процесса машина для экспандирования автоматически выполняет расширение и калибровку колесных ободов, что делает ее незаменимым компонентом при производстве колес.
- После профилирования
- Экспандирование (раскатка)
| Модель | |||
| Источник питания | 380В пер.т./3 фазы/50Гц | 380В пер.т./3 фазы/50Гц | 380В пер.т./3 фазы/50Гц |
| Номинальная мощность | 46 кВт | 55 кВт | 64 кВт |
| Толщина колесного обода | ≤5 мм | ≤8 мм | ≤10 мм |
| Ширина колесного обода | 5-8.25 дюймов | 8.25-11.75 дюймов | 11.75-16 дюймов |
| Диаметр колесного обода | 14-19.5 дюймов | 19.5-24 дюймов | 24-54 дюймов |
| Предельная нагрузка гидроцилиндра для быстрой подачи | 2*60 кН | 2*73 кН | 2*85 кН |
| Предельная нагрузка гидроцилиндра для расширения | 2*2200 кН | 2*2500 кН | 2*2800 кН |
| Номинальное давление | 18 МПа | 20 МПа | 24 МПа |
| Допуск диаметра | ±0.15 мм | ±0.2 мм | ±0.3 мм |
| Точность поступательного перемещения скользящего блока | 0.01 мм | 0.01 мм | 0.01 мм |
- Длина направляющей этого расширительного станка в шесть раз больше, чем у стандартных расширителей, а в раму встроена система точной центровки, обеспечивающая соосное расположение обеих форм и значительно повышающая точность формования ободьев.
- Машина использует активный метод экспандирования с двойной мощностью, позволяющий осуществлять независимую регулировку с каждой стороны обода. Такая установка эффективно предотвращает изменение размеров из-за неравномерной скорости расширения.
- Главный скользящий блок работает на линейной направляющей, гарантируя превосходную точность и стабильность перемещения по сравнению с традиционными конструкциями направляющих стоек.
- Экспандирующие формы надежно закреплены на главном скользящем блоке, что предотвращает их прогиб во время работы и обеспечивает постоянную точность на протяжении всего процесса формования ободьев.
- Инструменты имеют форму 18-гранного конуса с наклонными направляющими поверхностями, что значительно увеличивает срок их службы и повышает точность экспандирования.
- Каждая конус-форма имеет стандартное отверстие спереди для удобства проверки концентричности с помощью стандартного стержня, обеспечивающего выравнивание формы. При необходимости весь узел формы можно снять для быстрой замены.
- Для обеспечения бесперебойной работы всех движущихся частей и поверхностей скольжения конус-формы используется система прогрессивной консистентной смазки с синхронизированным смазыванием (с использованием пластичной смазки №0 или №1).
- Цельная конструкция рамы повышает общую жесткость станка по сравнению с традиционными четырехстоечными рамами, гарантируя большую стабильность и долговечность.
