Портальный обрабатывающий центр LМ-2013
Запрос цены
Двухколонный обрабатывающий центр
Портальный обрабатывающий центр LM-2013 имеет ширину портальной рамы 1400 мм. Размер рабочего стола составляет 2000 × 1000 мм, а предельная нагрузка достигает 3000 кг. Данный вид станка специально разработан для обработки крупногабаритных деталей самолетов, автомобилей, кораблей и т.д.
Характеристика| Модель | LM-2013 |
| Ход | |
| Ход по оси X (мм) | 2000 |
| Ход по оси Y (мм) | 1400 |
| Ход по оси Z (мм) | 800 |
| Расстояние от конца шпинделя до центра стола (мм) | 70-870 |
| Ширина платформы (рама) (мм) | 1400 |
| Рабочий стол | |
| Размер рабочего стола (мм) | 2000×1000 |
| Предельная нагрузка (кг) | 3000 |
| Т-образный паз (ширина - номер паза x расстояние) (мм) | 7-22×150 |
| Шпиндель | |
| Стандартная скорость шпинделя (об / мин) | 6000 |
| Конус шпинделя | BT50φ190 |
| Привод шпинделя | Ременной привод |
| Мощность шпинделя (кВт) | 18.5 |
| Подача | |
| Рабочая подача (мм / мин) | 8000 |
| Быстрая подача (м / мин) | 12/10/10 |
| Ширина линейной направляющей / количество направляющих (мм) | 2-45X2-45Y:Z коробчатая направляющая |
| Другие параметры | |
| Мощность трехосного двигателя (кВт) | 4.5/4.5/7.0 |
| Точность позиционирования (мм) | 0.035/1000 |
| Точность повторного позиционирования (мм) | 0.025 |
| Система контроля | MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D |
| Резервуар системы охлаждения (насос) (л.с.) | 0.48 |
| Потребляемая мощность (кВА) | 35 |
| Давление воздуха (бар) | 6.5 |
| Вес станка (т) | 18 |
| Размер станка (мм) | 5870×2630×3720 |

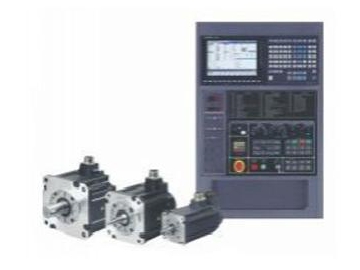

- Система управления и двигатель
- Коробчатая направляющая
- Механический шпиндель, зубчатая передача
- Цепной инструментальный магазин
