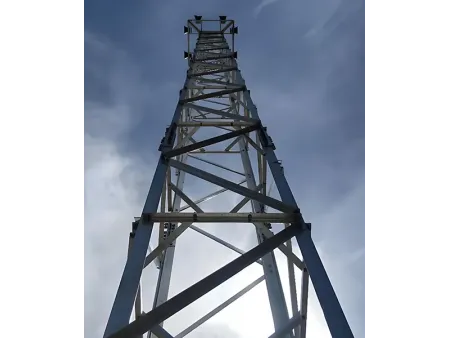

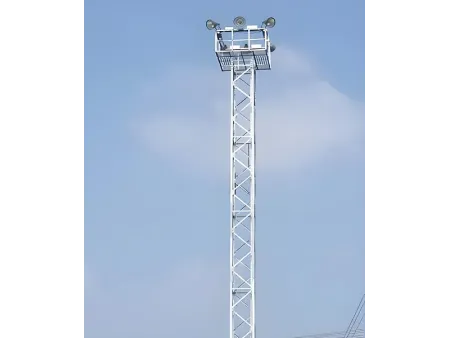

Четырехстоечная решётчатая мачта освещения из углового проката
Самонесущая стальная решетчатая мачта, предназначенная для систем высокомачтового освещения, доступная в вариантах высотой от 5 до 40 метров
Четырехстоечная решётчатая мачта освещения из углового проката изготавливается из горячеоцинкованного углового проката или трубчатой стали, выбранных за их долговечность при длительной наружной эксплуатации. Конструкция хорошо воспринимает ветровые и сейсмические нагрузки даже на открытых площадках. Электрическая система обеспечивает питание прожекторов и стабильную подачу электроэнергии, благодаря чему мачта поддерживает качественное освещение больших рабочих зон. Осветительная площадка в верхней части позволяет устанавливать регулируемые светильники с учетом различных требований к зоне покрытия.
- Нормы проектирования ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
- Диапазон высоты 5-40 м, по требованиям заказчика
- Расчетная скорость ветра 0-300 км/ч, по требованиям заказчика
- Обработка поверхности Горячее цинкование; Окраска
- Основной каркас
Осветительная мачта из углового проката формируется из четырех вертикальных уголковых стоек, соединенных диагональными и горизонтальными связями в пространственную решетчатую конструкцию. Распространенные размеры сечения составляют от 0.6 м × 0.6 м до 1.0 м × 1.0 м, при общей высоте от 15 до 40 метров. - Способ соединения
Полностью болтовая конструкция упрощает транспортировку и монтаж на объекте. Опорные стойки используют вставные соединения с усиливающими косынками. Конструкция рассчитана на ветровые нагрузки до 12 баллов по шкале Бофорта, что соответствует примерно 37.9 м/с. - Защита поверхности
Толщина слоя цинкования составляет ≥85 мкм, а для прибрежных районов требуется ≥90 мкм. Ключевые зоны сварки покрываются эпоксидной антикоррозионной краской. Срок службы осветительной мачты составляет от 20 до 30 лет. - Работа в экстремальных условиях
Конструкция рассчитана на сейсмическую интенсивность до 8 баллов, а фундамент стальной решетчатой мачты выполняется из бетона C35 с закладными анкерными болтами M24. Осветительная мачта обеспечивает минимальный противоопрокидывающий момент ≥80 кН•м³.
- Стационарный тип
Оснащается внутренней лестницей и верхней площадкой обслуживания, подходит для длительного освещения заводских территорий, портовых терминалов и логистических площадок. - Подъемный тип
Оснащается ручной или электрической подъемной системой. Осветительная корона может подниматься на высоту 15-25 метров для удобства обслуживания. В железнодорожной сфере осветительная корона может выравниваться по вертикали относительно путей. - Поворотный тип
Поддерживает поворот в диапазоне 0-90°, обеспечивая направленное освещение в зонах с особыми требованиями к углу освещения.
- Промышленные объекты
Используется на электростанциях, в логистических парках и на железнодорожных грузовых дворах. Решетчатая прожекторная мачта высотой 21.5 метра может освещать угольные склады, портовые складские площадки и другие объекты большой площади. - Специальные установки
В зонах защиты подстанций такая мачта может выполнять функцию молниезащитной мачты. Например, модель GFL2-5 высотой 25 метров использует четырехгранную конструкцию и обеспечивает радиус защиты до 60 метров.
| Продукт | Осветительная мачта |
| Тип башни | Самонесущая башня |
| Стандарт | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Сертификация | ISO 9001: 2015; COC; Отчет о независимой инспекции (SGS, BV) |
| Гайки и болты | Класс 8.8 / 6.8 / 4.8; A325, DIN7990, DIN931, DIN933; ISO4032, ISO4034 |
| Материал | Угловой прокат или трубчатая сталь |
| Высота | 5-40 м, по требованиям заказчика |
| Скорость ветра | 0-300 км/ч, по требованиям заказчика |
| Обработка поверхности | Горячее цинкование; Окраска |
| Стандарт цинкования | ASTM A123 / ISO 1461 |
| Расчетный срок службы | Более 20 лет |
| Варианты исполнения | Серебристый цвет (оцинкованная поверхность) или окрашенное исполнение по системе RAL, по требованиям проекта |
| Стандарты сертификации | ||
| Нормы проектирования |
| |
| Конструкционная сталь | ||
| Марка | Низкоуглеродистая сталь | Высокопрочная сталь |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Расчетная скорость ветра | До 300 км/ч | |
| Допустимое отклонение | 0.5–1.0° @ при эксплуатационной скорости | |
| Предел прочности на растяжение (МПа) | 360–510 | 470–630 |
| Предел текучести (t ≤ 16 мм) (МПа) | 235 | 355 / 420 |
| Относительное удлинение (%) | 20 | 24 |
| Ударная вязкость KV (Дж) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Болты и гайки | ||
| Класс | Класс 4.8,6.8,8.8 | |
| Стандарты механических свойств | ||
| Болты | ISO 898-1 | |
| Гайки | ISO 898-2 | |
| Шайбы | ISO 7089 / DIN 125 / DIN 9021 | |
| Стандарты размеров | ||
| Болты (размеры) | DIN 7990,DIN 931,DIN 933 | |
| Гайки (размеры) | ISO 4032,ISO 4034 | |
| Шайбы (размеры) | DIN 7989,DIN 127B,ISO 7091 | |
| Сварка | ||
| Метод | CO₂-сварка в защитной среде и автоматическая сварка под флюсом (SAW) | |
| Стандарт | AWS D1.1 | |
| Цинкование | ||
| Стандарт цинкования стальных элементов | ISO 1461 или ASTM A123/A123M | |
| Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153/A153M | |
Основные компоненты
- Анкерные болты
- Кронштейн для крепления антенны
- Медные компоненты заземления
- Антенная мачта
- Lighting Lamps
Опциональные комплектующие
- Болты для башен связи
- Заградительный огонь
- Лестница для подъема
- Медный молниеотвод
- Решетчатая площадка и сетчатая площадка
Мы предоставляем полное техническое сопровождение и выполняем строительство в соответствии с утвержденными чертежами. Если у вас возникнут вопросы, мы всегда готовы помочь.
Осветительная мачта поддерживает установку мощных светильников и обеспечивает высокую яркость на большом расстоянии. Угол освещения можно регулировать в зависимости от условий площадки, что позволяет точно направлять световой поток.
Варианты по высоте отличаются гибкостью. В некоторых конфигурациях используется сборка из секций, например в конструкциях высотой 18-45 метров, при этом все стальные элементы защищены горячим цинкованием от коррозии.
Специальная система отвода тепла, часто с алюминиевыми корпусами, в сочетании с влагозащитой IP66 обеспечивает стабильную работу системы освещения при длительной наружной эксплуатации.
Конструкция мачты из углового проката разработана с учетом принципов сейсмостойкости. В верхней части размещены площадка обслуживания и защитное ограждение, что облегчает доступ технического персонала при обслуживании светильников.
Лазерная резка
Лазерная резка используется для формирования стальных элементов при помощи сфокусированного луча и вспомогательного газа для удаления материала. Этот процесс обеспечивает высокую скорость резки и высокую точность размеров до ±0.05 мм при минимальном тепловом воздействии. Это снижает риск деформации и позволяет получать чистые и четкие кромки.
Пробивка и резка на станках с ЧПУ
Угловой прокат обрабатывается на автоматизированных линиях пробивки и резки с ЧПУ. В процесс интегрированы автоматическая подача, позиционирование, пробивка и резка, что обеспечивает стабильное и эффективное производство. Точное позиционирование ЧПУ поддерживает стабильное качество даже при работе с более сложными элементами.
Горячее цинкование и защита поверхности
Основной антикоррозионной защитой башни является горячее цинкование, дополненное дополнительным пластиковым покрытием. Цинковый слой защищает сталь от коррозии и повышает ее долговечность, а покрытие обеспечивает дополнительную изоляцию и защиту поверхности. Такое сочетание позволяет башне сохранять надежные эксплуатационные характеристики более 20 лет и хорошо адаптироваться к суровым условиям, включая высокие и низкие температуры, прибрежные районы и горную местность.
