Самоцентрирующиеся держатели линз
Запрос цены
Регулируемый держатель для линз предназначен для регулирования положения установленной оптической линзы, он используется в лазерной обработке, оптических испытаниях, в автоматической контрольно-измерительном оборудовании и других областях.

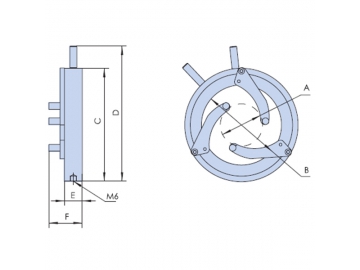

Модель | WN01AM | |||
A | MIN | 5 мм | 5 мм | 5 мм |
MAX | 50 мм | 76 мм | 102 мм | |
B | 46 мм | 72 мм | 100 мм | |
C | 70 мм | 102 мм | 140 мм | |
D | 90 мм | 126 мм | 160 мм | |
E | 11 мм | 16 мм | 16 мм | |
F | 19 мм | 30 мм | 30 мм | |
вес | 0.15 кг | 0.2 кг | 0.3 кг | |

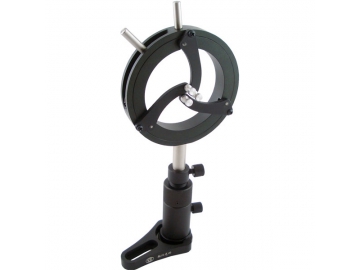

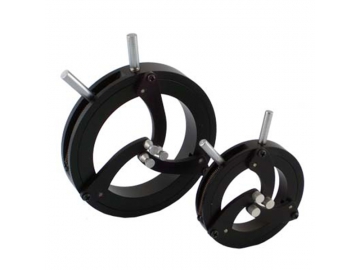

- Три поддерживающих рычага синхронно открывают узел крепления; данный держатель подходит для оптических линз различных диаметров.
- Оптический центр линзы не изменяется при замене линзы.
- Пружина может осуществлять автоматический возврат, что обеспечивает удобство работы с оптическими линзами небольшого веса.

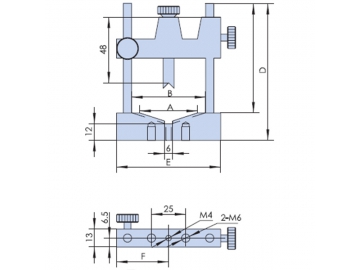

Модель | WN03AM50 | WN03AM75 | WN03AM100 |
A | 42 мм | 65 мм | 90 мм |
B | 54 мм | 80 мм | 105 мм |
C | 80 мм | 106 мм | 126 мм |
D | 100 мм | 128 мм | 151 мм |
E | 76 мм | 102 мм | 127 мм |
F | 38 мм | 51 мм | 63.5 мм |
Диаметр крепежной оправы | 5-50 мм | 5-75 мм | 10-100 мм |
вес | 0.15 кг | 0.2 кг | 0.25 кг |

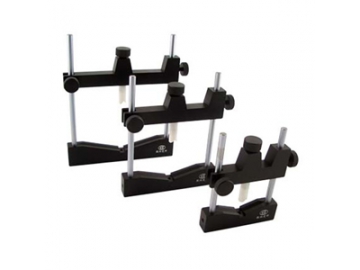

- Регулируемая конструкция зажима обеспечивает удобство сборки и разборки, а также прочность крепления.
- Зажимной патрон выполнен из тефлона, обладает V-образной конструкцией, а также обеспечивает защиту оптической линзы.
- V-образный зажимной патрон поворачивается на 360°, он используется в сочетании с V-образной опорой, делая держатель пригодным для установки различных оптических линз или цилиндров различной толщины.
