MK2945C
Координатно-шлифовальное оборудование с возможностью контурной обработки для создания отверстий и сложных контуров при производстве штампов и пресс-форм
Координатно-шлифовальный станок с ЧПУ модели MK2945C поддерживает контурную обработку с использованием линейной и круговой интерполяции для обработки закаленных шаблонов, полостей пресс-форм и профилей пуансонов с произвольной формой кривых. Также способен выполнять высокоточное шлифование по позиционным точкам для закаленных систем координатных отверстий, требующих точного контроля межцентровых расстояний.
Ключевые компоненты

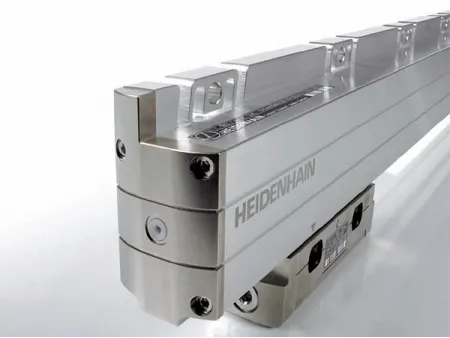

Оси X и Y используют абсолютные линейные датчики (линейки) HEIDENHAIN для высокоскоростного перемещения.

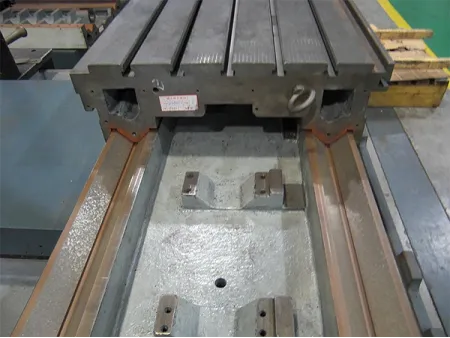

Коробчатая станина усилена внутренним оребрением для более высокой жесткости и структурной стабильности в течение длительных циклов обработки.
Технические характеристики
| Рабочий стол | Ширина рабочей поверхности стола, мм | 450 | |||
| Длина рабочей поверхности стола, мм | 800 | ||||
| Ход по оси Y, мм | 400 | ||||
| Ход по оси X, мм | 600 | ||||
| Макс. скорость быстрого перемещения, мм/мин | 1000 | ||||
| Макс. рабочая скорость, мм/мин | 250 | ||||
| Макс. нагрузка на стол, кг | 500 | ||||
| Точность позиционирования осей X/Y (стандарт ISO), мм | Точность двухстороннего позиционирования | 0.005 | |||
| Повторяемость | 0.003 | ||||
| Люфт | 0.003 | ||||
| Шлифовальная бабка | Ход по оси W, мм | 400 | |||
| Расстояние от торца шлифовальной бабки до поверхности стола (MF315), мм | Макс. | 585 | |||
| Мин. | 75 | ||||
| Шлифовальный круг | Возвратно-поступательный ход по оси Z, мм | 110 | |||
| Скорость возвратно-поступательного движения по оси Z, м/мин | 0.01–10 | ||||
| Частота вращения двигателя шлифовального круга, ×10⁴ об/мин | 0.9–4.5 | ||||
| Частота вращения планетарного шпинделя, об/мин | Ось S | 10–300 | |||
| Ось C | До 30 | ||||
| Планетарное шлифование | Макс. диаметр отверстия при планетарном шлифовании (MF315), мм | Ø220 | |||
| Макс. конусность при шлифовании, ° | 16 | ||||
| Ручная регулировка по оси U, мм | ±30 | ||||
| Подача по оси U с ЧПУ, мм | 5.5 | ||||
| Подача воздуха | Номинальное давление сжатого воздуха, МПа | 0.6 | |||
| Номинальный расход сжатого воздуха, л/мин | 120 | ||||
| Питание | Общая потребляемая мощность, кВА | 14 | |||
| Габариты станка (Д×Ш×В), мм | 2500×1803×2959 | ||||
| Масса станка, кг | Прибл. 6500 | ||||
Примечание: требования к источнику сжатого воздуха указаны для шлифовальной головки MF315
