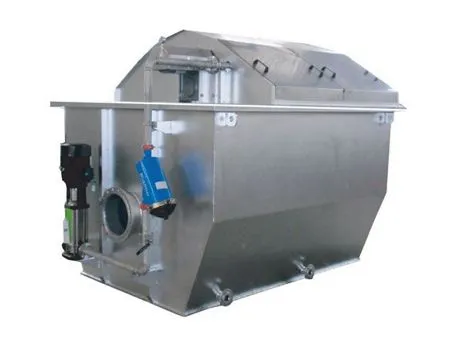

Тканевый дисковый фильтр, GLD

Запрос цены

О нас: http://industrial-waterfilter.ru/4-1-cloth-media-disc-filter.html

Отправить запрос

Дисковый тканевый фильтр GLD идеально подходит для систем охлаждения и рециркуляции сточных вод.

Охлаждающая вода и оборотная вода для повторного использования после фильтрации: качество воды на входе SS ≤ 80 мг/л, качество воды на выходе SS ≤ 20 мг/л.
Очистка сточных вод: активный ил, расширенная аэрация, SBR, окислительная канава, капельный фильтр или окислительный бассейн. Функции включают ① устранение взвешенных твердых частиц; ②удаление фосфора путем добавления химикатов; ③удаление тяжелых металлов и других элементов.
Отстаивание стоков активного ила. Разработан для обеспечения высокого качества воды в резервуарах до 30 мг/л: SS воды на входе: 30 мг/л (максимальное содержание 80-100 мг/л), SS воды на выходе ≤ 5 мг/л, мутность ≤ 2 NTU. Фильтр очень эффективен, большая часть сточных вод имеет степень мутности 1 NTU.

Состав фильтра

Микрофильтр:
квадратный бак, стальная бетонная конструкция или коробка из углеродистой стали или коробка из нержавеющей стали (могут использоваться в соответствии с потребностями пользователей).
Диск фильтра:
фильтровальная ткань из нержавеющей стали и пластиковый каркас.
Промывочное устройство высокого давления:
насос очистки, редуктор и механизм цепной передачи, приводящий во вращение фильтрующий диск.
Продувочное устройство:
бак продувки установлен в центральном цилиндре подачи воды.

Технические характеристики

Модель	GLD1600	GLD2000	GLD2500
Скорость потока	15 м³/ч (один фильтрующий элемент)	25 м³/ч (один фильтрующий элемент)	42 м³/ч (один фильтрующий элемент)
Диаметр диска	1600 мм	2000 мм	2500 мм
Количество дисков	2-8 шт.	2-10 шт.	2-10 шт.
Область фильтрации	2.5 м²/один диск	4.3 м²/один диск	7.0 м²/один диск
Скорость фильтрации	8-15 м	8-15 м	8-15 м
Фильтр на входе SS(взвешенные вещества)	≤30 мг/л	≤30 мг/л	≤30 мг/л
Фильтр сточных вод SS(взвешенные вещества)	≤10 мг/л	≤10 мг/л	≤10 мг/л
Материал диска	Армированный пластик	Армированный пластик	Армированный пластик
Волокнистая ткань	Сетка из нержавеющей стали	Сетка из нержавеющей стали	Сетка из нержавеющей стали
Материал центральной трубы	Нержавеющая сталь	Нержавеющая сталь	Нержавеющая сталь
Материал корпуса фильтрующего бака	Нержавеющая сталь/углеродистая сталь	Нержавеющая сталь/углеродистая сталь	Нержавеющая сталь/углеродистая сталь
Мощность приводного двигателя	1.5 кВт	1.5 кВт	2.2 кВт
Мощность насоса обратной промывки	5.0-7.5 кВт	5.0-7.5 кВт	7.5-11.0 кВт
Давление обратной промывки	5-8 бар	5-8 бар	5-8 бар
Цикл очистки	0-120 мин	0-120 мин	0-120 мин
Время очистки	1-3 мин	1-3 мин	1-3 мин
Потеря напора	200 мм	250 мм	300 мм
Метод фильтрации	Гравитационная фильтрация	Гравитационная фильтрация	Гравитационная фильтрация
Установка	Встроенный металлический резервуар или бетонный резервуар	Встроенный металлический резервуар или бетонный резервуар	Встроенный металлический резервуар или бетонный резервуар
Габариты	3550×1800×2400	4800×2300×2800	6000×2800×3500

* Для получения подробной информации относительно большего потока, другого качества воды и других технических параметров, пожалуйста, проконсультируйтесь с Xuyang.

Принцип работы

Вращающийся дисковый фильтр с тканевым фильтром работает одновременно в двух независимых процессах: фильтрации сырой воды и отводе шлама обратной промывки. Сырая вода поступает во внутреннюю емкость фильтрующего диска через водораспределительные отверстия, проходит через фильтрующую ткань, которая улавливает взвешенные вещества, затем отфильтрованная вода сбрасывается через водосборник. По мере того, как осадок накапливается на внутренней стороне фильтровальной ткани, повышается фильтрующее сопротивление и уровень воды. Когда уровень воды достигает уровня очистки, начинается обратная промывка. Струйная система высокого давления промывает фильтровальную ткань для удаления грязи, а затем выбрасывает ее через продувочную трубу. Можно регулировать частоту и продолжительность обратной промывки.

Общие сведения

Непрерывная фильтрация при круглосуточной непрерывной работе. Процесс обратной промывки не прерывает производство, так как фильтрация может выполняться одновременно.
Апертура фильтрующей ткани составляет 20 мкм, что гарантирует хорошо контролируемый, стабильный поток сточных вод высшего качества.
Для обратной промывки требуется невероятно низкое потребление воды — 1-2% от общего объема поступающей воды.
Небольшие потери напора обычно составляют от 0,05 до 0,25 м.
Минимальные эксплуатационные расходы: менее 0,01 юаня за тонну воды (не считая затрат на добавление реагентов для снижения уровня фосфора).
Полностью автоматизированная работа, включая фильтрацию и обратную промывку. Имеет несколько функций безопасности. Для повседневного использования или обслуживания не требуется специальная рабочая сила.
Микрофильтр поворотного стола из фильтровальной ткани имеет вертикальную конструкцию фильтрующего диска, что позволяет использовать невероятно маленькую площадь, при этом обеспечивает большую площадь фильтрации.
Дисковый микрофильтр удобен и прост в сборке и расширении. Это связано с его цельно-модульной конструкцией, позволяющей ускорить период строительства.

Методы управления

1. Система имеет два режима: автоматическое и ручное управление.

Автоматический режим: Контроллер устанавливает программу фильтрации и обратной промывки, позволяя фильтру работать в заданное время и при разнице уровней жидкости. Фильтр работает автоматически без дальнейшего вмешательства пользователя.

Ручной режим: используется только на этапах ввода в эксплуатацию и технического обслуживания.
2. Контроллер имеет принудительную опцию, позволяющую фильтру проходить дополнительный автоматический цикл очистки.
3. Защита при низком уровне

Когда уровень воды в фильтре низкий, программа автоматической очистки не запускается. Вместо этого необходимо запустить программу принудительной очистки.
4. Контроль уровня жидкости

Когда уровень воды в баке фильтра достигнет заданной высшей точки, процесс очистки запустится автоматически. После окончания цикла фильтрующий механизм восстановится.
5. Аварийный сигнал неисправности

Система может выявлять неисправности в автоматических клапанах, предупреждать пользователей о перегрузках насосов и редукторов, а также предупреждать о блокировке дисков фильтра.
