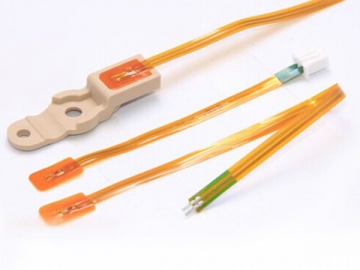

Тонкопленочный датчик MJMA для высоких температур
Среди всех типов датчиков температуры, представленных на рынке, тонкопленочные датчики температуры обладают самым быстрым откликом, высокой точностью, а также компактным размером и малым весом, при большой прочности и износостойкости.
Разработка тонкопленочных датчиков - одно из основных направлений работы Minjie Electronics, которым наша кампания занимается с 2012 года. В апреле 2015 года производство данного типа датчиков температуры было поставлено на поток, а сама продукция снискала популярность среди потребителей.
Преимущества тонкопленочных датчиков температуры включают в себя:
- Вместо обычного кабеля, данная модель использует специальный гибкий кабель, который защищает датчик от последствий сгибания и делает установку максимально простой, даже в условиях ограниченного пространства. Длина датчика и другие параметры могут быть изменены согласно пожеланиям клиента.
- Тонкопленочный датчик температуры MJMA отличается высокой надежностью и работает в широком температурном диапазоне (от -40 до 260℃).
- В отличие от традиционных моделей, данная модель имеет простую конструкцию, что в сочетании с максимально автоматизированным процессом производства гарантирует высокое качество продукции и минимизирует вероятность возникновения брака.
| Наименование | Параметры термистора | Cоединительный кабель | Изоляционный материал | Эпоксидное покрытие | Оплётка кабеля | Кольцевой наконечник | Разъём для подключения |
| Tрадиционный датчик температуры | Стеклянный корпус, один вывод | Флоропластовый, полиуретановый или силиконовый кабель | Зависит от модели | Да | Да | Да | Да |
| Тонкопленочный датчик температуры | Стеклянный корпус, один вывод | Гибкий и плоский кабель | Тонкие пленки | Нет | Нет | Да | Да |
| Наименование | Степень контроля | Основные параметры | Дополнительные параметры | Процесс производства | Скорость производства | |||||||
| Сварка | Инкапуслирование | Соединение | Отклик | Сопротивление | Прочность при изгибе | Долговечность | Вес | Толщина | Размер | |||
| Тонкопленочный датчик для низких температур | Нужен | Не нужен | Не нужен | Быстрый | Высокое | Высокая | Высокая | Малый | Tонкий | Малый | Автоматизированный | Быстрая |
| Тонкопленочный датчик для высоких температур | Нужен | Не нужен | Не нужен | Быстрый | Высокое | Высокая | Высокая | Малый | Tонкий | Малый | Автоматизированный | Быстрая |
| Tрадиционный датчик температуры | Нужен | Нужен | Нужен | Медленный | Среднее | Низкая | Низкая | Большой | Tолстый | Большой | Многоэтапный | Медленная |
- Изоляционное покрытие из тонких пленок обеспечивает быстрый отклик, высокое сопротивление и точность измерений
- Компактный размер, а также гибкий корпус датчика позволяет тратить минимальное время на установку
- В отличие от традиционных датчиков, тонкопленочный датчик использует бесконтактный способ измерения температуры, что отбрасывает необходимость просверливания дополнительных отверстий в приборах для монтажа датчика
- В зависимости от разновидности тонких пленок, датчики температуры можно разделить на датчики для высоких и низких температур, а также на кислотостойкие и щёлочестойкие датчики, которые поддерживают высокую точность измерения даже в экстремальной среде
Для установки большинства датчиков температуры, как правило, необходимо просверливать специальное отверстие в поверхности.
Использование тонкопленочного датчика температуры освобождает от необходимости просверливать дополнительные отверстия для установки
| Tемпературный диапазон | от -40℃ до 260℃ |
| Номинальное сопротивление | 100 kΩ/200kΩ |
| Коэффициент температурной чувствительности (В) | 3688 K |
| Tолщина термистора (включая тонкопленочное покрытие) | 2 мм |
Кофемашины, холодильники, духовки и другая бытовая техника.
Необходимо следить чтобы тонкие пленки не подвергались чрезмерному трению, во избежание возникновения трещин на поверхности. Кроме того, при монтаже датчика необходимо следить за тем, чтобы головка датчика температуры не была длиннее кольцевого наконечника (см. фотографии на странице)
