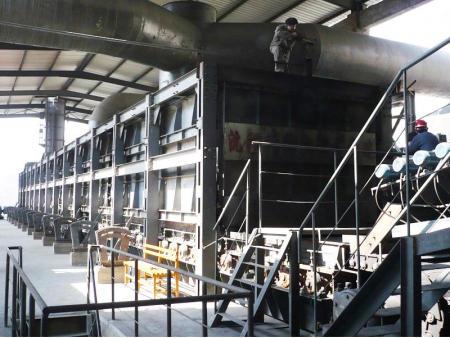

Подвижная колосниковая решетка
Подвижная колосниковая решетка обычно используется в процессе сжигания пеллет в системе вращающейся печи с подвижной решеткой, что делает его одним из ключевых элементов оборудования, необходимых для всей производственной линии. Данная конструкция предназначена для работы при высоких температурах и работает синхронно с изготовленными на заказ цепями. Уникальной особенностью подвижной решетки является круговое движение колосников, которое эффективно перемещает материалы сзади вперед для выгрузки, обеспечивая плавную и непрерывную работу.
Подвижная колосниковая решетка, сконструированная с высокой точностью, состоит из нескольких составных компонентов: приводного механизма для устойчивой работы, тягового главного колеса, направляющего движение, опорного устройства для устойчивости материала и устройства перенаправления хвоста для обеспечения правильного потока материалов. Конструкция также включает в себя механизм уплотнения для поддержания целостности системы, решетку для термической обработки материала, сильфонные блоки для компенсации расширения, а также прочную раму и крышку для защиты и ограждения оборудования.
| Габариты(Д×Ш) (м) | Производительность (104т/год) | Мощность (кВт) | Передаточное отношение |
| B2.0×30 | 25 | 2×15 | 315 |
| B2.5×33 | 40 | 2×15 | 315 |
| B2.8×36 | 60 | 2×18.5 | 315 |
| B3.1 × 39 | 80 | 4×11 | 1060 |
| B3.5 × 39 | 100 | 4×11 | 1060 |
| B4.0 × 42 | 150 | 4×11 | 1060 |
| B4.5 × 60 | 240 | 4×15 | 730 |
| B5.0×60 | 400 | 4×22 | 440 |
| B5.5×69 | 500 | 4×22 | 440 |
- В конструкции подвижной колосковой решетки применена технология гибкого привода, позволяющая автоматически адаптироваться к тепловому расширению шпинделя тягового колеса для обеспечения бесперебойной работы.
- Подвижная решетка имеет сильфонную конструкцию, которая обеспечивает равномерное распределение воздуха, обеспечивая равномерную температуру по всей секции обработки.
- Колосники оснащены автоматическим механизмом натяжения, который компенсирует тепловое расширение и сжатие, поддерживая оптимальное натяжение.
- Функция автоматического сброса колосников гарантирует, что они всегда возвращаются в правильное положение, обеспечивая равномерное распределение материала.
- В конструкции используется технология шахматного расположения сеток для устранения разницы тепловых расширений между колосниковой решеткой и главной шахтой.
- В конструкцию входит адаптивная навеска с гибкими направляющими, исключающая риск столкновений и заклинивания неподвижных частей решетки.
- Передовые методы герметизации используются для предотвращения утечки воздуха в непредназначенные камеры, оптимизируя энергозатраты и повышая эффективность.
