Полностью электрический термопластавтомат для двухкомпонентного литья

Запрос цены

Веб-сайт: http://injection-press.ru/6-all-electric-two-component.html

Серия CT-R

Описание
Области применения
Основные компоненты
Особенности
Характеристика
Частые вопросы

Электрический термопластавтомат с усилием смыкания 180-280 тонн для изготовления разноцветных пластмассовых изделий

Эта полностью электрическая машина для двухкомпонентного литья под давлением предназначена для высокоэффективного производства двух- и многокомпонентных изделий. Благодаря серводвигателям для быстрого открытия пресс-формы и четырехстоечной рамной конструкции на конце устройства впрыска, машина равномерно распределяет нагрузку по пресс-форме для более стабильного литья различных изделий. Данная технология повышает многофункциональность и эффективность работы и предоставляет возможность регулирования положения пресс-формы с точностью до 0.01 мм. Благодаря усилию смыкания в диапазоне от 180 до 280 тонн эта машина идеально подходит для точных и контролируемых процессов литья пластмасс.

Устройство впрыска

Ход цилиндра впрыска: 130-190 мм
Объем впрыска: 30-275 г
Давление впрыска: 1650-3000 кгс/см²
Скорость впрыска: 46-434 г/с

Устройство смыкания

Усилие смыкания: 180-280 тонн
Ход подвижной плиты: 440-490 мм

Электросистема

Электрическая мощность: 30-58 кВт
Мощность электронагревателя: 4-14.3 кВт
Система привода: электрическая

Области применения

Идеально подходит для производства многоцветных и двухцветных пластиковых изделий в различных отраслях промышленности, требующих высокой точности, включая производство компонентов электроники, медицинских принадлежностей и косметической тары.

Образцы пластмассовых изделий, отлитых на данном оборудовании

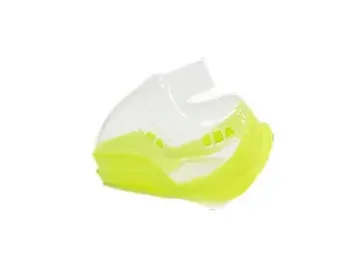

Двухцветная кислородная маска

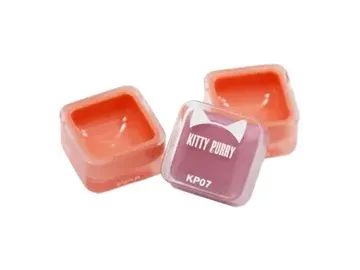

Косметическая тара

Двухцветная откидная крышка

Двухцветная крышка-непроливайка для бутылок

Литье под давлением двухцветного герметичного контейнера

Основные компоненты

Прецизионная сервоприводная поворотная система

Увеличивает скорость работы машины на 30-50%, сокращая время производственного цикла и обеспечивая быстрые и стабильные переходы между различными этапами производства. Инновационная система позиционирования обеспечивает исключительную точность перемещения вплоть до 0.005°, стабилизируя процесс литья под давлением и повышая качество продукции.

Интеллектуальная система управления

Наша машина совместима со стандартом OPCUA и может быть интегрирована с интеллектуальной системой управления iMF4.0 для предоставления индивидуальных настроек и улучшения контроля за работой.

Технологичный серводвигатель

Вся компоненты машины управляются серводвигателями, что гарантирует быструю и плавную работу при экономии энергии на 40-70% больше, чем в традиционных гидравлических системах.

Эффективное устройство впрыска

Машина может быть оснащена двумя и более независимыми трубками для подачи материала, работающими синхронно, что значительно сокращает время производственного цикла. Шнеки и емкости машины изготовлены из специальной легированной стали, обработанной методом ионного азотирования, что гарантирует отличную коррозионную стойкость, износостойкость и устойчивость к высоким температурам.

Особенности

Конструкция без соединительных планок сводит к минимуму загрязнение и износ оборудования, что делает его особенно подходящим для производства медицинских и электронных компонентов, а также снижает энергопотребление
Интеллектуальная система защиты пресс-форм позволяет свести к минимуму риск их повреждения
Две и более независимых трубки для подачи материала работают синхронно, сокращая время производственного цикла
Низкое трение направляющих при загрузке материала снижает обратное давление до нуля, предотвращая переполнение сопла или горячего канала
Контроль нагрева с точностью до 0.1°C и сегментированное управление расширяет возможности пластикации, а возможность регулировки положения пресс-форм с точностью до 0.01 мм гарантирует их точное перемещение и качественные циклы обработки

Характеристики

Модель		Единица	CT-180R				CT-230R				CT-230R				CT-280R
Устройство впрыска	Тип	-	160				290				290H				290H		490H
	Диаметр винта	мм	18	25	30	35	25	30	35	40	25	30	35	40	30	35	40	45
	Ход винта	мм	130				165				165				165		190
	Теоретический объем впрыска	см³	33	64	92	125	81	117	159	207	81	117	159	207	117	159	239	302
	Вес впрыска (PS)	грамм	30	58	84	114	74	106	144	189	74	106	144	189	106	144	217	275
	Давление впрыска	кгс/см²	3000	2700	2300	1700	2800	2500	2000	1650	2800	2500	2000	1650	2500	2000	2000	1650
	Скорость впрыска	мм/сек	200				200				300				300
	Скорость впрыска	г/с	46	89	129	175	89	120	175	229	134	193	263	343	193	263	343	434
	Макс. скорость вращения шнека	об/мин	350				350				350				350		300
	Расстояние между поперечной связью	мм	400				500				500				500
Устройство зажима пресс-формы	Сила зажима формы	тонна	180				230				230				280
	Ход зажима формы	мм	440				490				490				490
	Толщина формы	мм	180~550				200~700				200~700				200~700
	Расстояние между поперечной связью (H×V)	мм	740×450				960×680				960×680				960×680
	Ход выталкивания	мм	70				80				80				80
	Сила выталкивания	тонна	4				4.0				4.0				4.0
	Диаметр поворотного стола	мм	830				1050				1050				1050
	Макс. диаметр вращения формы	набор	900				1218				1218				1218
Электрооборудование	Основная мощность	кВт	30				40				50				50		58
	Регулятор температуры	набор	5				5				5				5		5
	Мощность нагревателя	кВт	4.0	4.0	6.1	6.1	7.8	7.8 7.8	7.8	10.2	7.8	7.8	7.8	10.2	7.8	7.8	11.3	14.3
Другое	Габариты оборудования (Д×Ш×В)	мм	5350×1800×2100				6020×2020×2200				6020×2020×2200				6520×2020×2200
	Вес	тонна	12				14.5				14.5				14.5		16

Какие функции выполняют электрические термопластавтоматы серии CT-R?

Электрические термопластавтоматы серии CT-R выполняют ряд сложных процессов, включая двухцветное многослойное формование, прозрачное двухцветное формование, комбинированное литье твердых и мягких материалов и формование со вставками.

Какие требования предъявляются к конструкции пресс-форм для термопластавтоматов серии CT-R?

Ротационные формы: при адаптации к машинам для литья под давлением с поворотным столом, формы должны быть спроектированы с возможностью поворота на 180° или 90°.
Слайдеры (ползунки): подходят для мелкосерийного или сложного литья с использованием нескольких материалов. Слайдеры используют для переключения позиций впрыска.

Поддерживает ли электрический термопластавтомат серии CT-R трех- или многоцветное расширение?

Да. При необходимости конфигурацию электрического термопластавтомата можно расширить с двух узлов впрыска до трех и более, что позволит выполнять три или более впрысков (материалы, краски).
