Профилегибочная машина для производства каркасов для монтажа солнечных панелей
Профилегибочная машина для производства каркасов для монтажа солнечных панелей - это интегрированная производственная линия, разработанная специально для изготовления швеллерных профилей с прорезями различных размеров, что делает ее идеальной для производства стоек солнечных фотоэлектрических систем. Произведенные на нашем оборудовании металлические профили многоразового применения обычно используются для опор труб, кронштейнов кабельных лотков, опор воздуховодов и рам для монтажа солнечных панелей, предлагая универсальное решение для различных отраслей промышленности.
Доступны размеры 41-21, 41-41, 41-52, 41-62, 41-72 для пяти типов профилей, изготавливаемых методом непрерывной ротационной штамповки.
Технические характеристики| Подаваемый материал | Исходный материал | Q235/Q345 |
| Толщина | 1.5-2.5 мм | |
| Ширина | Прибл. 98-200 мм | |
| Размотчик | Мощность главного двигателя | 3 кВт |
| Ширина рулона | 350 мм | |
| Внутр. диаметр | 450-530 мм | |
| Макс. загрузка | 4 тонны*2 рулона | |
| Роторная штамповочная машина XHH300 | Мощность главного двигателя | 15 кВт |
| Мощность загрузочного двигателя | 3*0.37 кВт | |
| Скорость ротационной штамповки | 0-50 м/мин | |
| Толщина материала | 1.5-2.5 мм | |
| Ширина ротационной штамповки | 98-200 мм | |
| Профилегибочная машина для производства каркасов для монтажа солнечных панелей ZD/C21-72 | Мощность главного двигателя | 2*22 кВт |
| Двигатель для регулирования размеров машины | 2*0.75 кВт | |
| Скорость формования | 0-50 м/мин | |
| Ширина подачи | 98-200 мм | |
| Толщина рулона | 1.5-2.5 мм | |
| Этапы формования | 24 шага | |
| Ролики | Сталь Cr12Mov с термообработкой и покрытием поверхности твердым хромом | |
| Вал | Сталь 40Cr | |
| Устройство для непрерывной резки | Метод резки | Последующая резка (без образования лома) |
| По одному набору лезвий для каждого размера: 21x41/41x41/52x41/62x41/72x41 | ||
| Материал режущего инструмента | Cr12Mov | |
| Мощность движущего двигателя | 3 кВт (серводвигатель) | |
| Гидравлическая станция | Мощность гидравлического двигателя | 4 кВт |
| Бренд запчастей | YUKEN | |
| Объем топливного бака | 80 л | |
| Система управления | Бренд | Delta |
| Допуск на резание | ±2 мм | |
Все оборудование настраивается в соответствии с конкретными требованиями заказчика. В число потенциальных компонентов могут входить разматыватель, выравнивающий блок, система штамповки, секция профилирования, режущий блок, стеллаж для материалов и многое другое.

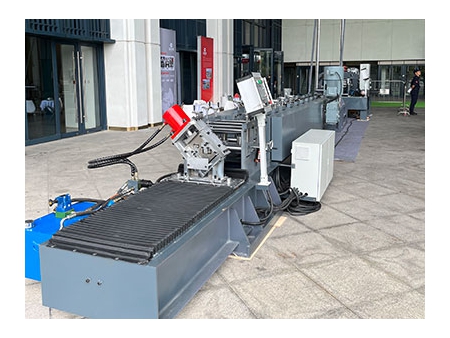

Разматыватель с двойной головкой 4 4 тонны Профилегибочная машина для производства каркасов для монтажа солнечных панелей ZD/C21-72 Высокоскоростная штамповочная машина револьверного типа Формовочный ролик Роликовый штамп Готовое оборудование для изготовления креплений для солнечных панелей
