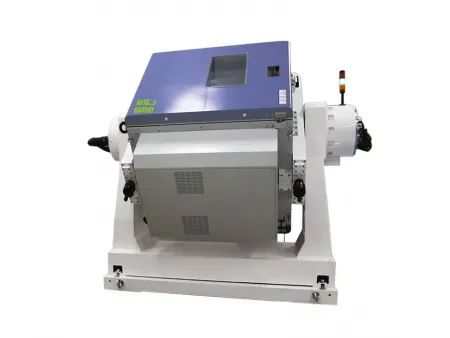

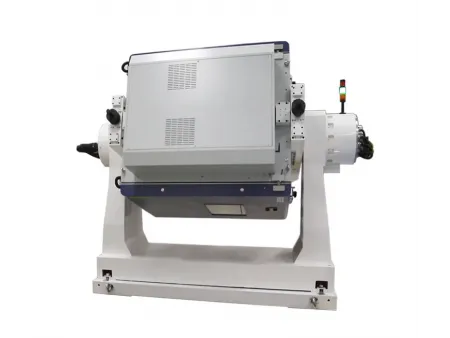

Серия ZT Климатическая камера с двухосевым поворотным столом
Двухосный имитатор движения для точного позиционирования, управления скоростью и ускорением при испытаниях и калибровке инерциальных навигационных систем
Сочетая точное моделирование движения с контролируемыми температурными условиями, наша климатическая камера с двухосевым поворотным столом обеспечивает точное тестирование и калибровку инерциальных навигационных компонентов. Высокопрочная цельная платформа работает в сочетании с передовыми средствами управления измерениями и модулем стабильного регулирования температуры для создания сложных испытательных условий.
Программируемые профили движения, такие как вращение, позиционирование и ускорение, помогают оценить работу гироскопов, магнитных датчиков и инерциальных измерительных устройств в различных сценариях. Наша климатическая камера часто используется для определения параметров модели и коэффициентов тепловой погрешности, необходимых для разработки продукта. Это универсальное решение для экологического тестирования широко применяется в производстве автомобильных систем, аэрокосмического оборудования, при разработке технологий беспилотных летательных аппаратов и в робототехнике, где перед внедрением необходимо проверить точность движения и соответствие экологических характеристик.
- 1 кабельный порт (Ø50 мм) с серой мягкой резиновой заглушкой и крышкой
- Счетчик часов наработки
- 2 смотровых окна (из теплоизолированного стекла с подогревом и защитой от замерзания и образования конденсата)
- 1 силовой контроллер для подключения образца
1 коммуникационный порт RS-485
1 порт Ethernet RJ-45 - USB порт
- Обеспечивает точный контроль температуры с колебаниями, ограниченными ±0,5 °C, что позволяет более точно откалибровать таблицу норм скорости и повысить согласованность измерений.
- Отклонение температуры остается в пределах ±2 °C для создания стабильных испытательных условий, что облегчает повторные испытания и позволяет с легкостью обрабатывать все данные без перепроверки.
- Герметичная конструкция камеры эффективно уменьшает образование конденсата, что помогает поддерживать непрерывность тестирования, защищает образцы и обеспечивает безопасность на протяжении всей работы.
- Электронный расширительный клапан автоматически регулирует мощность охлаждения в соответствии с требованиями испытаний, повышая энергоэффективность, снижая энергопотребление и продлевая срок службы компрессора.
- Уникальная конструкция обеспечивает устойчивость камеры при высокоскоростном вращении, снижая воздействие вибрации и упрощая долгосрочное техническое обслуживание системы.
| Модель | | | | | ||
| Объем камеры (м³) | 0.13 | 0.27 | 0.57 | 0.97 | ||
| Система контроля температуры | Температурный диапазон | -60~ 100℃ | ||||
| Колебания температуры | 0.5℃ | |||||
| Отклонение температуры | ±1.5℃ | |||||
| Равномерность температуры | 2.0℃ | |||||
| Скорость изменения температуры | ≥3℃/мин (среднее значение в режиме холостого хода в диапазоне от -40℃ до 80℃, измеряется в контрольной точке входной зоны) | |||||
| Система вращения | Диаметр стола (мм) | Ø400 | Ø550 | Ø800 | Ø1000 | |
| Вес измеряемого предмета (кг) | 50 | 50 | 100 | 100 | ||
| Поперечное сечение стола (мм) | 0.01 | 0.02 | 0.04 | 0.05 | ||
| Погрешность наклона вращения | ≤±3″ | |||||
| Погрешность в перпендикулярности оси | ≤±3″ | |||||
| Погрешность точности определения положения | ≤±3″ | |||||
| Диапазон скоростей | Внутренняя ось: ±0,001°/с ~±600°/с, внешняя ось: ±0,001°/с ~±300°/с | |||||
| Точность/стабильность скорости | ≤±5×10⁻⁵ (равномерно 360°) | |||||
| Максимальное ускорение | Внутреннее кольцо: 200°/с², внешнее кольцо: 100°/с² | |||||
| Кол-во колец скольжения | 80 колец | |||||
| Внутренние размеры (мм) | Ш | 500 | 650 | 900 | 1100 | |
| В | 500 | 650 | 700 | 800 | ||
| Г | 500 | 650 | 900 | 1100 | ||
| Номинальная мощность (кВт) | 13 | 15 | 18 | 25 | ||
Рабочие характеристики основаны на эксплуатации в условиях окружающей среды от 5°C до 35°C, при относительной влажности воздуха до ≤85% и температуре охлаждающей воды не более ≤ 28°C. Измерения проводились без образцов внутри камеры.
